Poznámky redaktora
)
• doplňkové vytápění pro
určitou plochu podlahy (před
kuchyňskou linkou, sedací
soupravou, vanou atd.)
45
s topnou rohoží HM

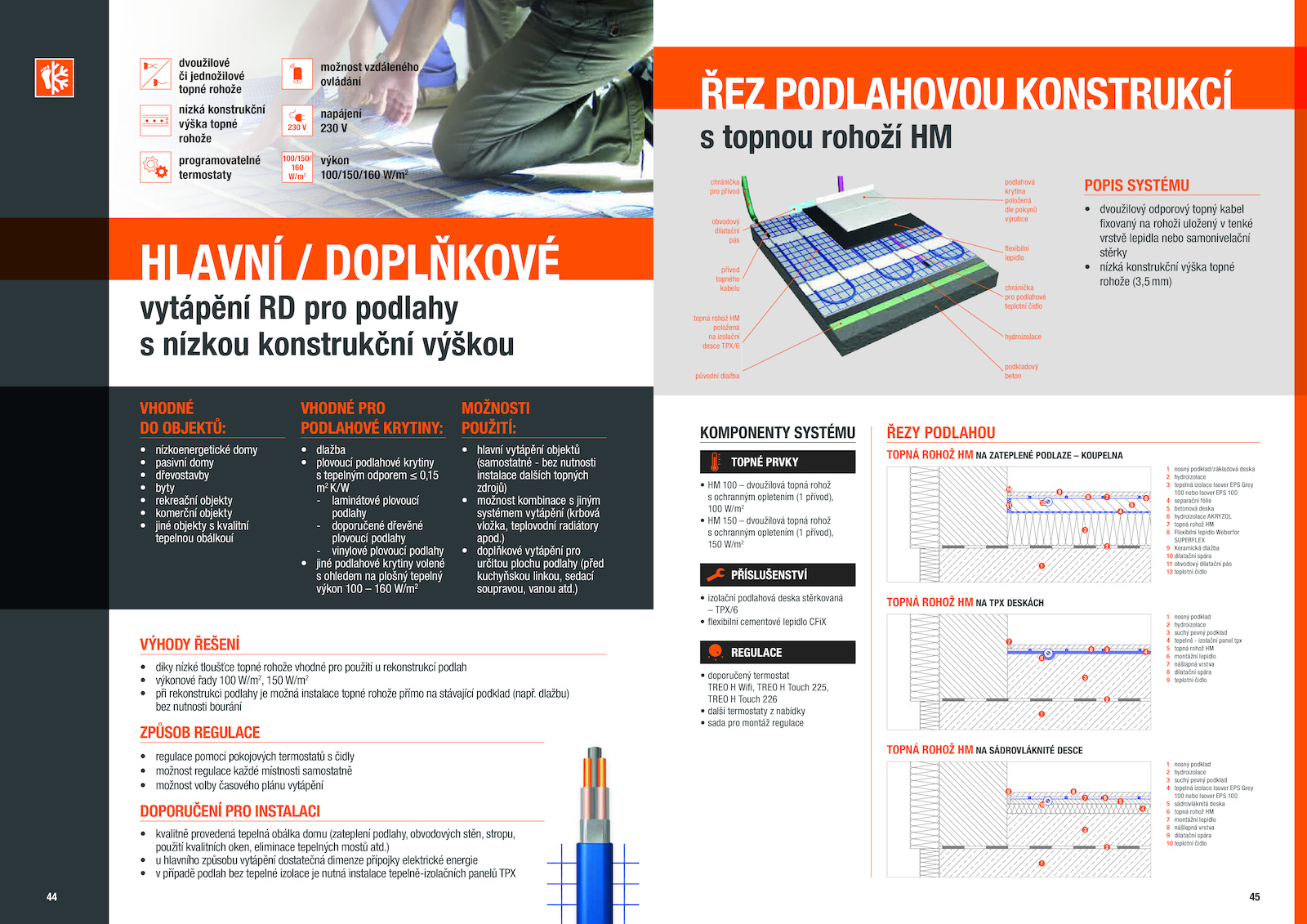

ŘEZ PODLAHOVOU KONSTRUKCÍ
45
44
HLAVNÍ DOPLŇKOVÉ
vytápění pro podlahy
s nízkou konstrukční výškou
nízká konstrukční
výška topné
rohože
dvoužilové
či jednožilové
topné rohože
230 V
napájení
230 V
programovatelné
termostaty
možnost vzdáleného
ovládání
100/150/
160
W/m2
výkon
100/150/160 W/m2
• 100 dvoužilová topná rohož
s ochranným opletením přívod),
100 W/m2
• 150 dvoužilová topná rohož
s ochranným opletením přívod),
150 W/m2
KOMPONENTY SYSTÉMU
obvodový
dilatační
pás
přívod
topného
kabelu
chránička
pro přívod
topná rohož HM
položená
na izolační
desce TPX/6
původní dlažba
podlahová
krytina
položená
dle pokynů
výrobce
chránička
pro podlahové
teplotní čidlo
flexibilní
lepidlo
hydroizolace
podkladový
beton
TOPNÉ PRVKY
• izolační podlahová deska stěrkovaná
– TPX/6
• flexibilní cementové lepidlo CFiX
PŘÍSLUŠENSTVÍ
POPIS SYSTÉMU
• dvoužilový odporový topný kabel
fixovaný rohoži uložený tenké
vrstvě lepidla nebo samonivelační
stěrky
• nízká konstrukční výška topné
rohože (3,5mm)
ŘEZY PODLAHOU
TOPNÁ ROHOŽ ZATEPLENÉ PODLAZE KOUPELNA
TOPNÁ ROHOŽ TPX DESKÁCH
TOPNÁ ROHOŽ SÁDROVLÁKNITÉ DESCE
1 nosný podklad/základová deska
2 hydroizolace
3 tepelná izolace Isover EPS Grey
100 nebo Isover EPS 100
4 separační fólie
5 betonová deska
6 hydroizolace AKRYZOL
7 topná rohož HM
8 Flexibilní lepidlo Weberfor
SUPERFLEX
9 Keramická dlažba
10 dilatační spára
11 obvodový dilatační pás
12 teplotní čidlo
1 nosný podklad
2 hydroizolace
3 suchý pevný podklad
4 tepelně izolační panel tpx
5 topná rohož HM
6 montážní lepidlo
7 nášlapná vrstva
8 dilatační spára
9 teplotní čidlo
1 nosný podklad
2 hydroizolace
3 suchý pevný podklad
4 tepelná izolace Isover EPS Grey
100 nebo Isover EPS 100
5 sádrovláknitá deska
6 topná rohož HM
7 montážní lepidlo
8 nášlapná vrstva
9 dilatační spára
10 teplotní čidlo
• doporučený termostat
TREO Wifi, TREO Touch 225,
TREO Touch 226
• další termostaty nabídky
• sada pro montáž regulace
REGULACE
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
10
9
10
11 12
VÝHODY ŘEŠENÍ
• díky nízké tloušťce topné rohože vhodné pro použití rekonstrukcí podlah
• výkonové řady 100 W/m2
, 150 W/m2
• při rekonstrukci podlahy možná instalace topné rohože přímo stávající podklad (např.VHODNÉ
DO OBJEKTŮ:
• nízkoenergetické domy
• pasivní domy
• dřevostavby
• byty
• rekreační objekty
• komerční objekty
• jiné objekty kvalitní
tepelnou obálkouí
VHODNÉ PRO
PODLAHOVÉ KRYTINY:
• dlažba
• plovoucí podlahové krytiny
s tepelným odporem 0,15
m2
K/W
- laminátové plovoucí
podlahy
- doporučené dřevěné
plovoucí podlahy
- vinylové plovoucí podlahy
• jiné podlahové krytiny volené
s ohledem plošný tepelný
výkon 100 160 W/m2
MOŽNOSTI
POUŽITÍ:
• hlavní vytápění objektů
(samostatné bez nutnosti
instalace dalších topných
zdrojů)
• možnost kombinace jiným
systémem vytápění (krbová
vložka, teplovodní radiátory
apod. dlažbu)
bez nutnosti bourání
ZPŮSOB REGULACE
• regulace pomocí pokojových termostatů čidly
• možnost regulace každé místnosti samostatně
• možnost volby časového plánu vytápění
DOPORUČENÍ PRO INSTALACI
• kvalitně provedená tepelná obálka domu (zateplení podlahy, obvodových stěn, stropu,
použití kvalitních oken, eliminace tepelných mostů atd.)
• hlavního způsobu vytápění dostatečná dimenze přípojky elektrické energie
• případě podlah bez tepelné izolace nutná instalace tepelně-izolačních panelů TPX
