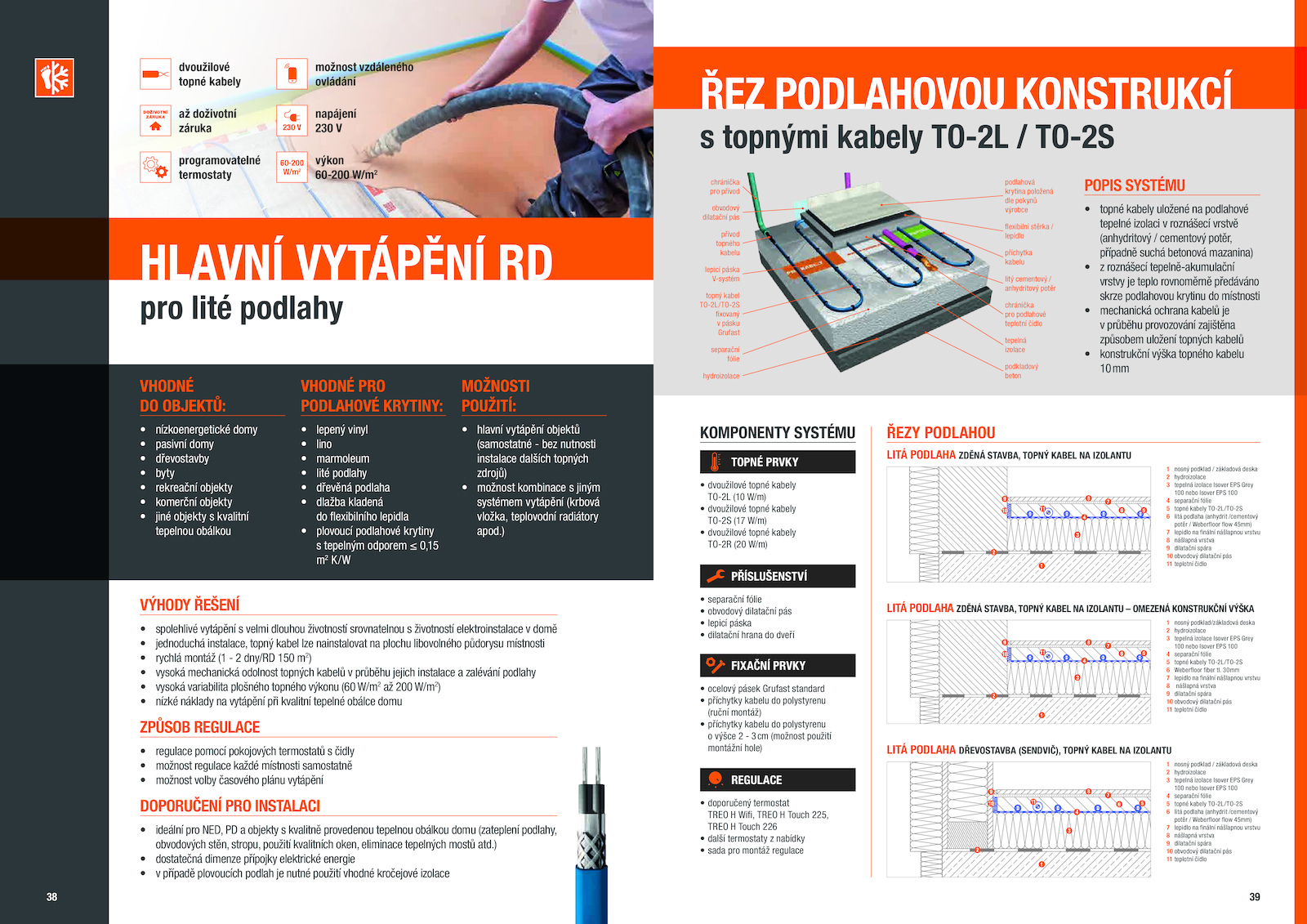

39 s topnými kabely TO-2L TO-2S ŘEZ PODLAHOVOU KONSTRUKCÍ 39 38 HLAVNÍ VYTÁPĚNÍ RD pro lité podlahy VÝHODY ŘEŠENÍ • spolehlivé vytápění velmi dlouhou životností srovnatelnou životností elektroinstalace domě • jednoduchá instalace, topný kabel lze nainstalovat plochu libovolného půdorysu místnosti • rychlá montáž dny/RD 150 m2 ) • vysoká mechanická odolnost topných kabelů průběhu jejich instalace zalévání podlahy • vysoká variabilita plošného topného výkonu (60 W/m2 až 200 W/m2 ) • nízké náklady vytápění při kvalitní tepelné obálce domu ZPŮSOB REGULACE • regulace pomocí pokojových termostatů čidly • možnost regulace každé místnosti samostatně • možnost volby časového plánu vytápění DOPORUČENÍ PRO INSTALACI • ideální pro NED, objekty kvalitně provedenou tepelnou obálkou domu (zateplení podlahy, obvodových stěn, stropu, použití kvalitních oken, eliminace tepelných mostů atd.) • dostatečná dimenze přípojky elektrické energie • případě plovoucích podlah nutné použití vhodné kročejové izolace VHODNÉ DO OBJEKTŮ: • nízkoenergetické domy • pasivní domy • dřevostavby • byty • rekreační objekty • komerční objekty • jiné objekty kvalitní tepelnou obálkou VHODNÉ PRO PODLAHOVÉ KRYTINY: • lepený vinyl • lino • marmoleum • lité podlahy • dřevěná podlaha • dlažba kladená do flexibilního lepidla • plovoucí podlahové krytiny s tepelným odporem 0,15 m2 K/W MOŽNOSTI POUŽITÍ: • hlavní vytápění objektů (samostatné bez nutnosti instalace dalších topných zdrojů) • možnost kombinace jiným systémem vytápění (krbová vložka, teplovodní radiátory apod. 30mm 7 lepidlo finální nášlapnou vrstvu 8 nášlapná vrstva 9 dilatační spára 10 obvodový dilatační pás 11 teplotní čidlo 2 3 4 5 6 7 8 9 10 11 11 .) až doživotní záruka dvoužilové topné kabely 230 V napájení 230 V programovatelné termostaty možnost vzdáleného ovládání 60-200 W/m2 výkon 60-200 W/m2 • dvoužilové topné kabely TO-2L (10 W/m) • dvoužilové topné kabely TO-2S (17 W/m) • dvoužilové topné kabely TO-2R (20 W/m) • separační fólie • obvodový dilatační pás • lepicí páska • dilatační hrana dveří • ocelový pásek Grufast standard • příchytky kabelu polystyrenu (ruční montáž) • příchytky kabelu polystyrenu o výšce 3cm (možnost použití montážní hole) • doporučený termostat TREO Wifi, TREO Touch 225, TREO Touch 226 • další termostaty nabídky • sada pro montáž regulace KOMPONENTY SYSTÉMU obvodový dilatační pás chránička pro přívod přívod topného kabelu lepicí páska V-systém topný kabel TO-2L/TO-2S fixovaný v pásku Grufast separační fólie hydroizolace podlahová krytina položená dle pokynů výrobce flexibilní stěrka / lepidlo příchytka kabelu litý cementový / anhydritový potěr chránička pro podlahové teplotní čidlo tepelná izolace podkladový beton TOPNÉ PRVKY PŘÍSLUŠENSTVÍ FIXAČNÍ PRVKY REGULACE POPIS SYSTÉMU • topné kabely uložené podlahové tepelné izolaci roznášecí vrstvě (anhydritový cementový potěr, případně suchá betonová mazanina) • roznášecí tepelně-akumulační vrstvy teplo rovnoměrně předáváno skrze podlahovou krytinu místnosti • mechanická ochrana kabelů je v průběhu provozování zajištěna způsobem uložení topných kabelů • konstrukční výška topného kabelu 10mm ŘEZY PODLAHOU LITÁ PODLAHA ZDĚNÁ STAVBA, TOPNÝ KABEL IZOLANTU LITÁ PODLAHA DŘEVOSTAVBA (SENDVIČ), TOPNÝ KABEL IZOLANTU 1 nosný podklad základová deska 2 hydroizolace 3 tepelná izolace Isover EPS Grey 100 nebo Isover EPS 100 4 separační fólie 5 topné kabely TO-2L/TO-2S 6 litá podlaha (anhydrit /cementový potěr Weberfloor flow 45mm) 7 lepidlo finální nášlapnou vrstvu 8 nášlapná vrstva 9 dilatační spára 10 obvodový dilatační pás 11 teplotní čidlo 1 nosný podklad základová deska 2 hydroizolace 3 tepelná izolace Isover EPS Grey 100 nebo Isover EPS 100 4 separační fólie 5 topné kabely TO-2L/TO-2S 6 litá podlaha (anhydrit /cementový potěr Weberfloor flow 45mm) 7 lepidlo finální nášlapnou vrstvu 8 nášlapná vrstva 9 dilatační spára 10 obvodový dilatační pás 11 teplotní čidlo 1 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 LITÁ PODLAHA ZDĚNÁ STAVBA, TOPNÝ KABEL IZOLANTU OMEZENÁ KONSTRUKČNÍ VÝŠKA 1 nosný podklad/základová deska 2 hydroizolace 3 tepelná izolace Isover EPS Grey 100 nebo Isover EPS 100 4 separační fólie 5 topné kabely TO-2L/TO-2S 6 Weberfloor fiber tl
