Poznámky redaktora
PŘEDEHŘEV
KONEKTOR
RJ 45
VIDLICE
230 V
INSTALACE ROZVODŮ,ROZDĚLOVACÍCH BOXŮ (ČASOVÁ NÁROČNOST CCA 1-2 DNY)
V první etapě (obvykle fázi hrubé stavby) jsou instalovány rozvody interiéru:
• hlavní potrubí vedené jednotky fasádu
• rozdělovací boxy (na straně jedné), nichž instaluje potrubí jednotce hadice koncovým boxům
• koncové boxy (na straně druhé), nichž později osazují koncové vyústky (ventily)
OSAZENÍ VĚTRACÍ JEDNOTKY VYÚSTEK, ZAREGULOVÁNÍ SYSTÉMU
• jednotka zavěšena stěnu nebo strop, zapojena samostatně jištěné zásuvky pomocí vyvedené flexo šňůry
s vidlicí, propojena čidly kvality vnitřního prostředí, propojena datovým UTP kabelem routerem zprovozněna
• tuto chvíli jsou rovněž zaregulovány jednotlivé vyústky návrhové průtoky (na každé vyústce nastaven optimální
průtok vzduchu dle technického návrhu)
TIP:
pro přesný řez
využijte náš
speciální řezák
na FLXP potrubí
.
Systém dosahuje nejvyšší třídy těsnosti pro vzduchotechnické potrubí, stabilně průběhu let.
Rozvody vynikají snadnou montáží bez nutnosti dodatečného těsnění olepování hliníkovou páskou (“klik” systém).29
28

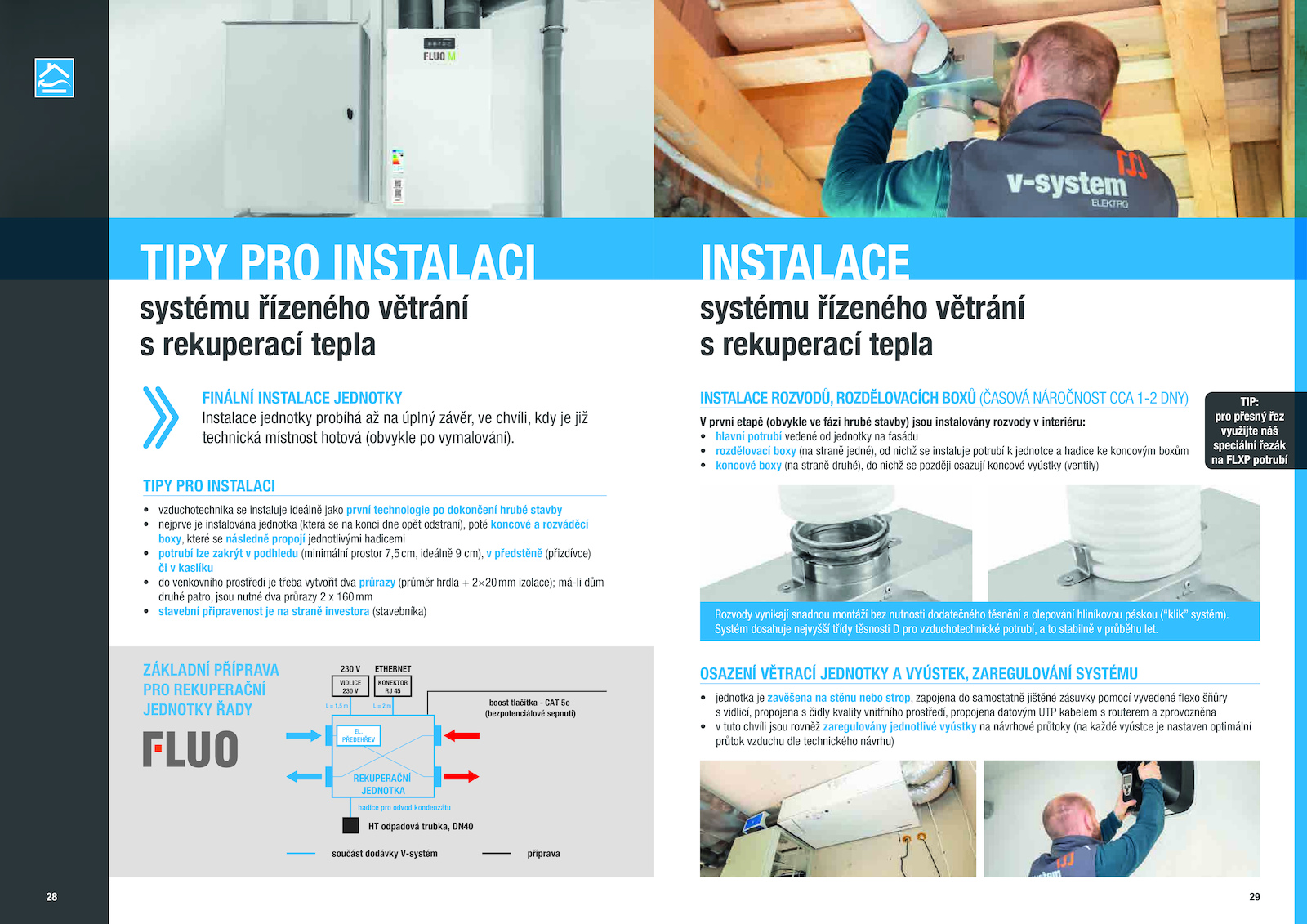

TIPY PRO INSTALACI
systému řízeného větrání
s rekuperací tepla
systému řízeného větrání
s rekuperací tepla
INSTALACE
ZÁKLADNÍ PŘÍPRAVA
PRO REKUPERAČNÍ
JEDNOTKY ŘADY
FINÁLNÍ INSTALACE JEDNOTKY
Instalace jednotky probíhá úplný závěr, chvíli, kdy již
technická místnost hotová (obvykle vymalování).
TIPY PRO INSTALACI
• vzduchotechnika instaluje ideálně jako první technologie dokončení hrubé stavby
• nejprve instalována jednotka (která konci dne opět odstraní), poté koncové rozváděcí
boxy, které následně propojí jednotlivými hadicemi
• potrubí lze zakrýt podhledu (minimální prostor 7,5cm, ideálně cm), předstěně (přizdívce)
či kaslíku
• venkovního prostředí třeba vytvořit dva průrazy (průměr hrdla 2×20mm izolace); má-li dům
druhé patro, jsou nutné dva průrazy 160mm
• stavební připravenost straně investora (stavebníka)
boost tlačítka CAT 5e
(bezpotenciálové sepnutí)
HT odpadová trubka, DN40
hadice pro odvod kondenzátu
součást dodávky V-systém příprava
REKUPERAČNÍ
JEDNOTKA
ETHERNET
230 V
L m
L 1,5 m
EL
