Vyrovnání potenciálu
Upevňovací prvky vytvoří vodivé spojení obou
zasunutých kanálů.
Montáž svislého ohybu
Svislé ohyby jako nástěnné připojovací díly pro
vstup kabelů vedení podlahového systé-
mu lze snadno namontovat. Připojení prová-
dí jednoduše prostřednictvím kanálové spojky.
Montáž koncového uzavíracího dílu
Uzavření podlahového kanálu provádí za-
končením vhodným pro každou velikost kanálu. pomocí tra-
sovací šňůry.Pomůckypro
projektovánísystému
kanálůzalitých
08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013
25OBOUFS

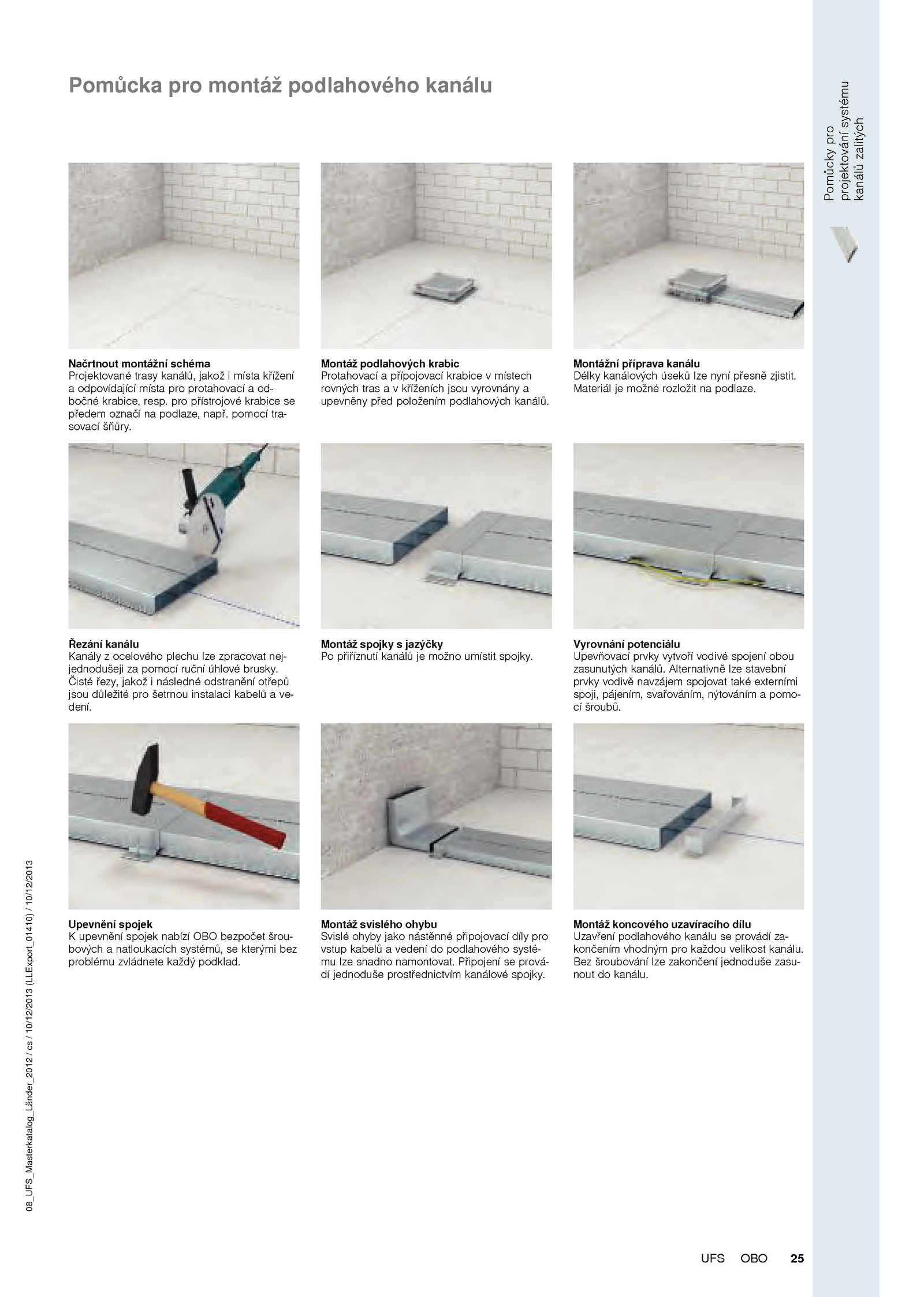

Pomůcka pro montáž podlahového kanálu
Načrtnout montážní schéma
Projektované trasy kanálů, jakož místa křížení
a odpovídající místa pro protahovací od-
bočné krabice, resp.
Upevnění spojek
K upevnění spojek nabízí OBO bezpočet šrou-
bových natloukacích systémů, kterými bez
problému zvládnete každý podklad. pro přístrojové krabice se
předem označí podlaze, např. Alternativně lze stavební
prvky vodivě navzájem spojovat také externími
spoji, pájením, svařováním, nýtováním pomo-
cí šroubů.
Montáž spojky jazýčky
Po přiříznutí kanálů možno umístit spojky.
Bez šroubování lze zakončení jednoduše zasu-
nout kanálu.
Montážní příprava kanálu
Délky kanálových úseků lze nyní přesně zjistit.
Čisté řezy, jakož následné odstranění otřepů
jsou důležité pro šetrnou instalaci kabelů ve-
dení.
Materiál možné rozložit podlaze.
.
Řezání kanálu
Kanály ocelového plechu lze zpracovat nej-
jednodušeji pomocí ruční úhlové brusky.
Montáž podlahových krabic
Protahovací přípojovací krabice místech
rovných tras kříženích jsou vyrovnány a
upevněny před položením podlahových kanálů
