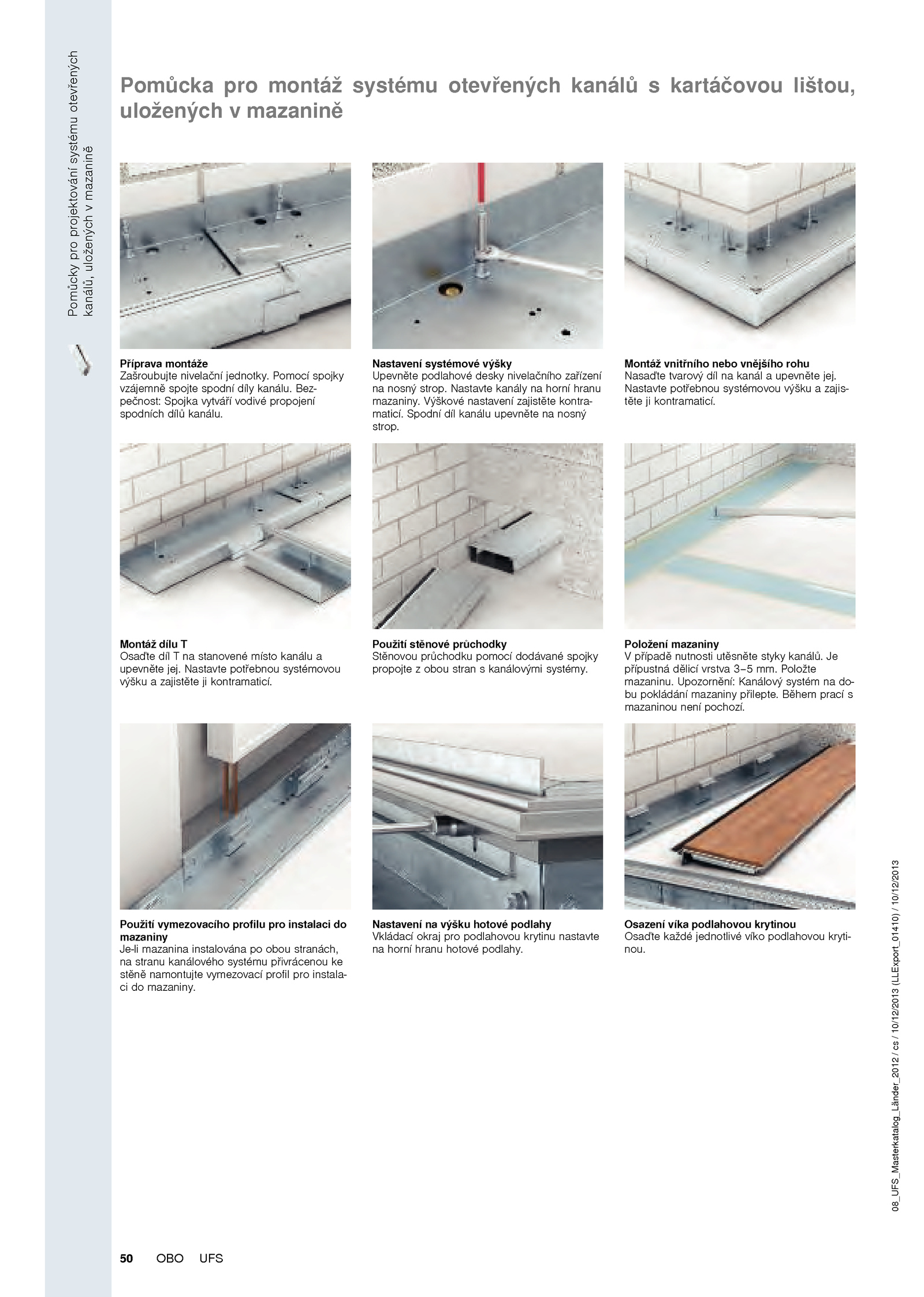

Pomůckyproprojektovánísystémuotevřených kanálů,uloženýchvmazanině 50 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž systému otevřených kanálů kartáčovou lištou, uložených mazanině Příprava montáže Zašroubujte nivelační jednotky. Nastavení systémové výšky Upevněte podlahové desky nivelačního zařízení na nosný strop. Během prací s mazaninou není pochozí. Upozornění: Kanálový systém do- bu pokládání mazaniny přilepte. Výškové nastavení zajistěte kontra- maticí. . Nastavte potřebnou systémovou výšku zajis- těte kontramaticí. Montáž dílu T Osaďte díl stanovené místo kanálu a upevněte jej. Nastavení výšku hotové podlahy Vkládací okraj pro podlahovou krytinu nastavte na horní hranu hotové podlahy. Montáž vnitřního nebo vnějšího rohu Nasaďte tvarový díl kanál upevněte jej. Bez- pečnost: Spojka vytváří vodivé propojení spodních dílů kanálu. Položte mazaninu. Spodní díl kanálu upevněte nosný strop. Použití vymezovacího profilu pro instalaci do mazaniny Je-li mazanina instalována obou stranách, na stranu kanálového systému přivrácenou ke stěně namontujte vymezovací profil pro instala- ci mazaniny. Položení mazaniny V případě nutnosti utěsněte styky kanálů. Nastavte kanály horní hranu mazaniny. Použití stěnové průchodky Stěnovou průchodku pomocí dodávané spojky propojte obou stran kanálovými systémy. Je přípustná dělicí vrstva 3–5 mm. Nastavte potřebnou systémovou výšku zajistěte kontramaticí. Pomocí spojky vzájemně spojte spodní díly kanálu. Osazení víka podlahovou krytinou Osaďte každé jednotlivé víko podlahovou kryti- nou
