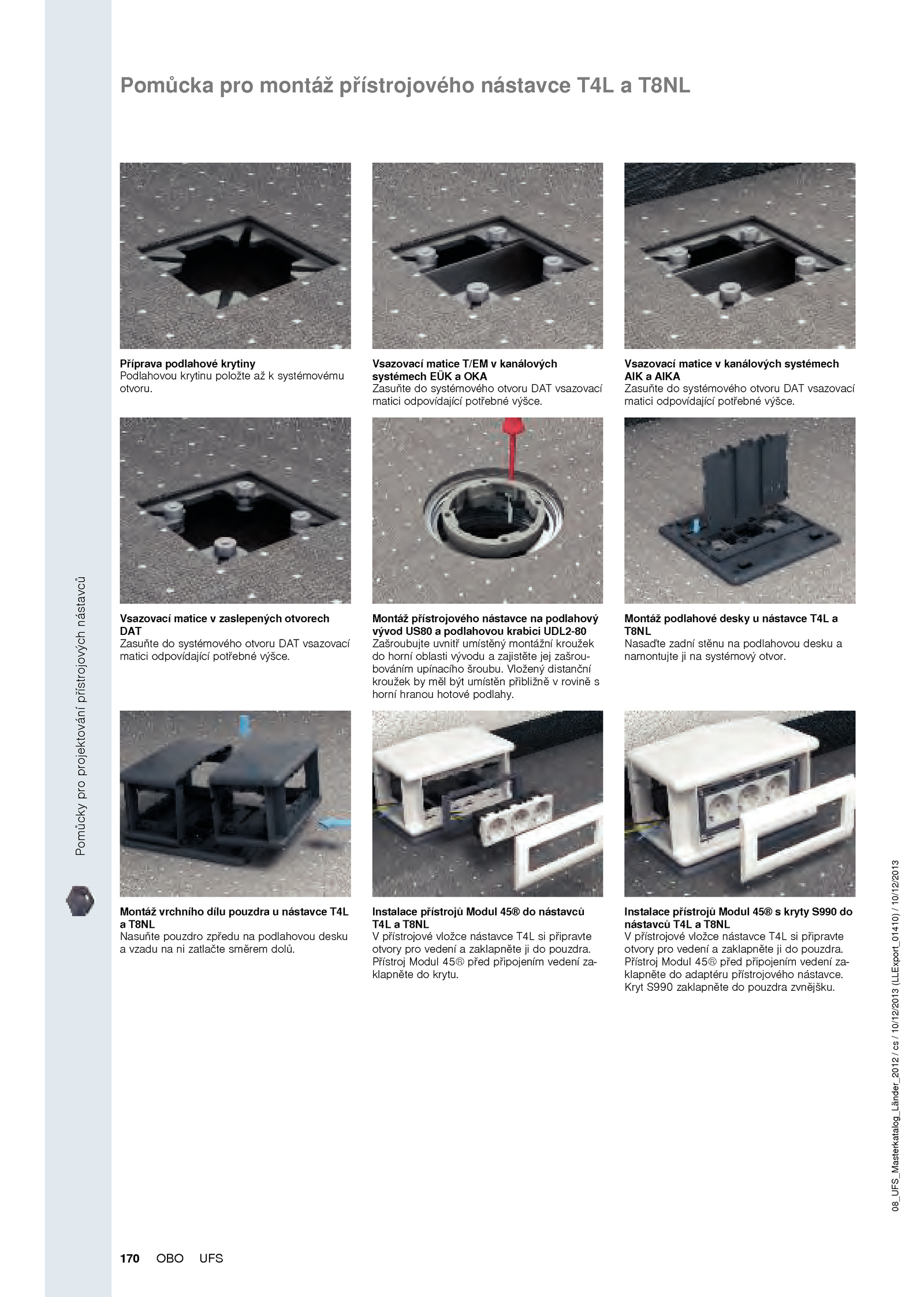

Vsazovací matice kanálových systémech AIK AIKA Zasuňte systémového otvoru DAT vsazovací matici odpovídající potřebné výšce.Pomůckyproprojektovánípřístrojovýchnástavců 170 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Pomůcka pro montáž přístrojového nástavce T4L T8NL Příprava podlahové krytiny Podlahovou krytinu položte systémovému otvoru. Přístroj Modul 45® před připojením vedení za- klapněte adaptéru přístrojového nástavce. Montáž vrchního dílu pouzdra nástavce T4L a T8NL Nasuňte pouzdro zpředu podlahovou desku a vzadu zatlačte směrem dolů. Přístroj Modul 45® před připojením vedení za- klapněte krytu. Instalace přístrojů Modul 45® nástavců T4L T8NL V přístrojové vložce nástavce T4L připravte otvory pro vedení zaklapněte pouzdra. . Vsazovací matice T/EM kanálových systémech EÜK OKA Zasuňte systémového otvoru DAT vsazovací matici odpovídající potřebné výšce. Kryt S990 zaklapněte pouzdra zvnějšku. Montáž podlahové desky nástavce T4L a T8NL Nasaďte zadní stěnu podlahovou desku a namontujte systémový otvor. Vsazovací matice zaslepených otvorech DAT Zasuňte systémového otvoru DAT vsazovací matici odpovídající potřebné výšce. Vložený distanční kroužek měl být umístěn přibližně rovině s horní hranou hotové podlahy. Montáž přístrojového nástavce podlahový vývod US80 podlahovou krabici UDL2-80 Zašroubujte uvnitř umístěný montážní kroužek do horní oblasti vývodu zajistěte jej zašrou- bováním upínacího šroubu. Instalace přístrojů Modul 45® kryty S990 do nástavců T4L T8NL V přístrojové vložce nástavce T4L připravte otvory pro vedení zaklapněte pouzdra
