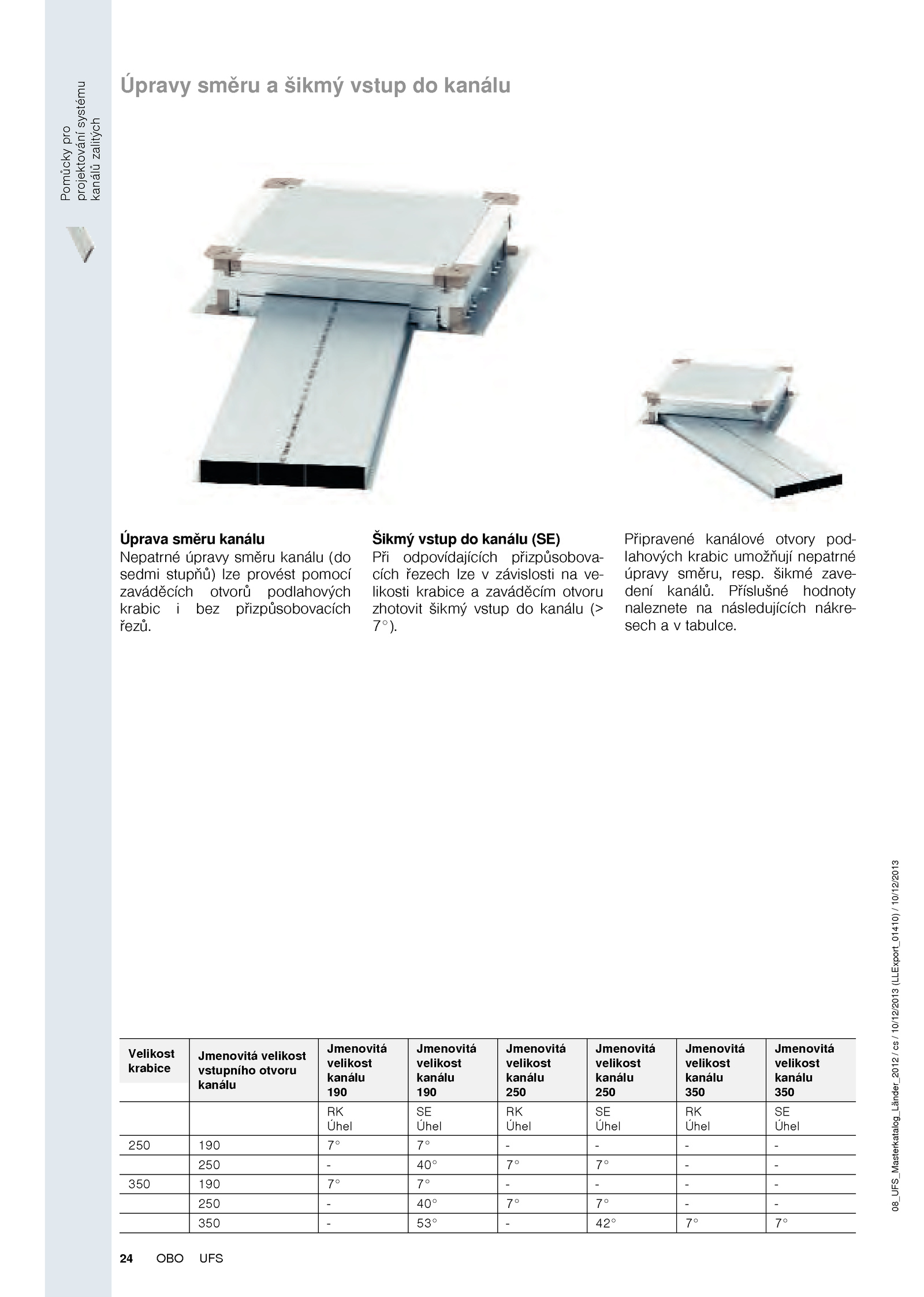

Pomůckypro projektovánísystému kanálůzalitých 24 OBO UFS 08_UFS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_01410)/10/12/2013 Úpravy směru šikmý vstup kanálu Úprava směru kanálu Nepatrné úpravy směru kanálu (do sedmi stupňů) lze provést pomocí zaváděcích otvorů podlahových krabic bez přizpůsobovacích řezů. Velikost krabice Jmenovitá velikost vstupního otvoru kanálu Jmenovitá velikost kanálu 190 Jmenovitá velikost kanálu 190 Jmenovitá velikost kanálu 250 Jmenovitá velikost kanálu 250 Jmenovitá velikost kanálu 350 Jmenovitá velikost kanálu 350 RK Úhel SE Úhel RK Úhel SE Úhel RK Úhel SE Úhel 250 190 - 250 40° - 350 190 - 250 40° - 350 53° 42° 7° . Příslušné hodnoty naleznete následujících nákre- sech tabulce. Šikmý vstup kanálu (SE) Při odpovídajících přizpůsobova- cích řezech lze závislosti ve- likosti krabice zaváděcím otvoru zhotovit šikmý vstup kanálu (> 7°). Připravené kanálové otvory pod- lahových krabic umožňují nepatrné úpravy směru, resp. šikmé zave- dení kanálů
