Example marking KRF: (neck) Elpress logotype 10F (palm)
17 Die No.4:5
04

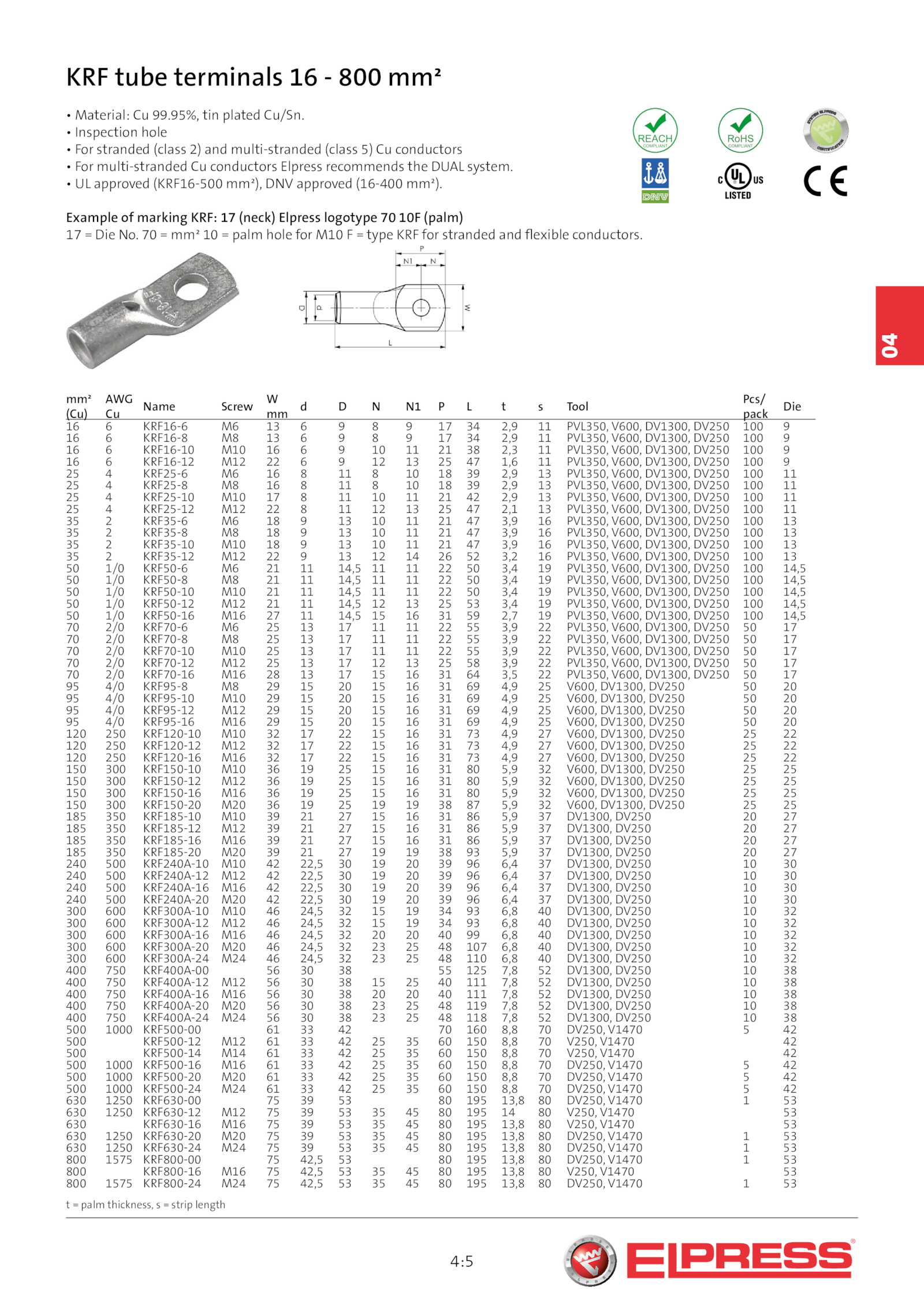

KRF tube terminals 800 mm²
• Material: 99.95%, tin plated Cu/Sn.
• approved (KRF16-500 mm²), DNV approved (16-400 mm²).
• Inspection hole
• For stranded (class and multi-stranded (class conductors
• For multi-stranded conductors Elpress recommends the DUAL system. mm² palm hole for M10 type KRF for stranded and flexible conductors.
mm²
(Cu)
AWG
Cu
Name Screw
W
mm
d Tool
Pcs/
pack
Die
16 KRF16-6 2,9 PVL350, V600, DV1300, DV250 100 9
16 KRF16-8 2,9 PVL350, V600, DV1300, DV250 100 9
16 KRF16-10 M10 2,3 PVL350, V600, DV1300, DV250 100 9
16 KRF16-12 M12 1,6 PVL350, V600, DV1300, DV250 100 9
25 KRF25-6 2,9 PVL350, V600, DV1300, DV250 100 11
25 KRF25-8 2,9 PVL350, V600, DV1300, DV250 100 11
25 KRF25-10 M10 2,9 PVL350, V600, DV1300, DV250 100 11
25 KRF25-12 M12 2,1 PVL350, V600, DV1300, DV250 100 11
35 KRF35-6 3,9 PVL350, V600, DV1300, DV250 100 13
35 KRF35-8 3,9 PVL350, V600, DV1300, DV250 100 13
35 KRF35-10 M10 3,9 PVL350, V600, DV1300, DV250 100 13
35 KRF35-12 M12 3,2 PVL350, V600, DV1300, DV250 100 13
50 1/0 KRF50-6 14,5 3,4 PVL350, V600, DV1300, DV250 100 14,5
50 1/0 KRF50-8 14,5 3,4 PVL350, V600, DV1300, DV250 100 14,5
50 1/0 KRF50-10 M10 14,5 3,4 PVL350, V600, DV1300, DV250 100 14,5
50 1/0 KRF50-12 M12 14,5 3,4 PVL350, V600, DV1300, DV250 100 14,5
50 1/0 KRF50-16 M16 14,5 2,7 PVL350, V600, DV1300, DV250 100 14,5
70 2/0 KRF70-6 3,9 PVL350, V600, DV1300, DV250 17
70 2/0 KRF70-8 3,9 PVL350, V600, DV1300, DV250 17
70 2/0 KRF70-10 M10 3,9 PVL350, V600, DV1300, DV250 17
70 2/0 KRF70-12 M12 3,9 PVL350, V600, DV1300, DV250 17
70 2/0 KRF70-16 M16 3,5 PVL350, V600, DV1300, DV250 17
95 4/0 KRF95-8 4,9 V600, DV1300, DV250 20
95 4/0 KRF95-10 M10 4,9 V600, DV1300, DV250 20
95 4/0 KRF95-12 M12 4,9 V600, DV1300, DV250 20
95 4/0 KRF95-16 M16 4,9 V600, DV1300, DV250 20
120 250 KRF120-10 M10 4,9 V600, DV1300, DV250 22
120 250 KRF120-12 M12 4,9 V600, DV1300, DV250 22
120 250 KRF120-16 M16 4,9 V600, DV1300, DV250 22
150 300 KRF150-10 M10 5,9 V600, DV1300, DV250 25
150 300 KRF150-12 M12 5,9 V600, DV1300, DV250 25
150 300 KRF150-16 M16 5,9 V600, DV1300, DV250 25
150 300 KRF150-20 M20 5,9 V600, DV1300, DV250 25
185 350 KRF185-10 M10 5,9 DV1300, DV250 27
185 350 KRF185-12 M12 5,9 DV1300, DV250 27
185 350 KRF185-16 M16 5,9 DV1300, DV250 27
185 350 KRF185-20 M20 5,9 DV1300, DV250 27
240 500 KRF240A-10 M10 22,5 6,4 DV1300, DV250 30
240 500 KRF240A-12 M12 22,5 6,4 DV1300, DV250 30
240 500 KRF240A-16 M16 22,5 6,4 DV1300, DV250 30
240 500 KRF240A-20 M20 22,5 6,4 DV1300, DV250 30
300 600 KRF300A-10 M10 24,5 6,8 DV1300, DV250 32
300 600 KRF300A-12 M12 24,5 6,8 DV1300, DV250 32
300 600 KRF300A-16 M16 24,5 6,8 DV1300, DV250 32
300 600 KRF300A-20 M20 24,5 107 6,8 DV1300, DV250 32
300 600 KRF300A-24 M24 24,5 110 6,8 DV1300, DV250 32
400 750 KRF400A-00 125 7,8 DV1300, DV250 38
400 750 KRF400A-12 M12 111 7,8 DV1300, DV250 38
400 750 KRF400A-16 M16 111 7,8 DV1300, DV250 38
400 750 KRF400A-20 M20 119 7,8 DV1300, DV250 38
400 750 KRF400A-24 M24 118 7,8 DV1300, DV250 38
500 1000 KRF500-00 160 8,8 DV250, V1470 42
500 KRF500-12 M12 150 8,8 V250, V1470 42
500 KRF500-14 M14 150 8,8 V250, V1470 42
500 1000 KRF500-16 M16 150 8,8 DV250, V1470 42
500 1000 KRF500-20 M20 150 8,8 DV250, V1470 42
500 1000 KRF500-24 M24 150 8,8 DV250, V1470 42
630 1250 KRF630-00 195 13,8 DV250, V1470 53
630 1250 KRF630-12 M12 195 V250, V1470 53
630 KRF630-16 M16 195 13,8 V250, V1470 53
630 1250 KRF630-20 M20 195 13,8 DV250, V1470 53
630 1250 KRF630-24 M24 195 13,8 DV250, V1470 53
800 1575 KRF800-00 42,5 195 13,8 DV250, V1470 53
800 KRF800-16 M16 42,5 195 13,8 V250, V1470 53
800 1575 KRF800-24 M24 42,5 195 13,8 DV250, V1470 53
t palm thickness, strip length
