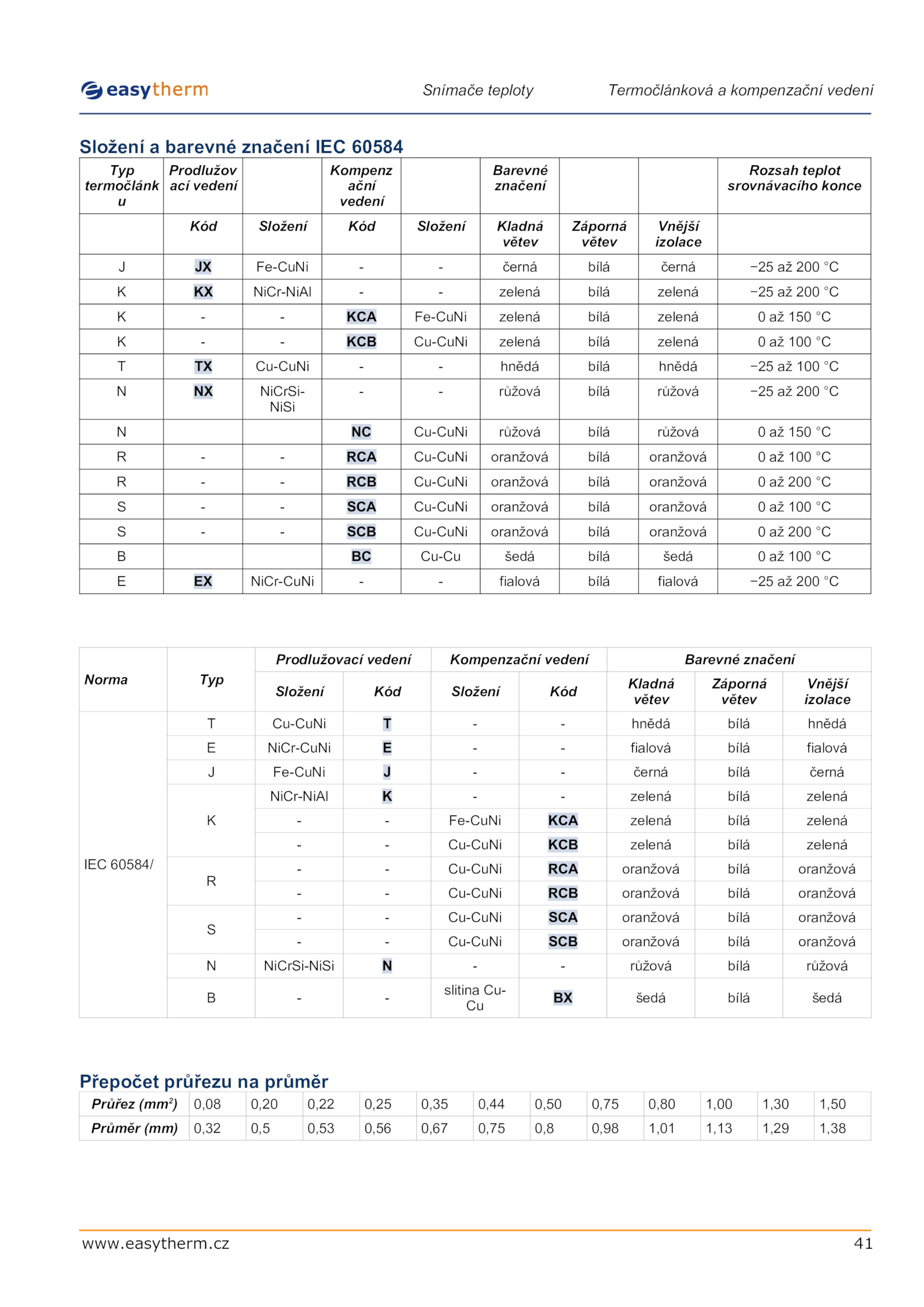

easytherm.Snímače teploty Termočlánková kompenzační vedení
Složení barevné značení IEC 60584
Typ
termočlánk
u
Prodlužov
ací vedení
Kompenz
ační
vedení
Barevné
značení
Rozsah teplot
srovnávacího konce
Kód Složení Kód Složení Kladná
větev
Záporná
větev
Vnější
izolace
J Fe-CuNi černá bílá černá −25 200 °C
K NiCr-NiAl zelená bílá zelená −25 200 °C
K KCA Fe-CuNi zelená bílá zelená 150 °C
K KCB Cu-CuNi zelená bílá zelená 100 °C
T Cu-CuNi hnědá bílá hnědá −25 100 °C
N NiCrSi-
NiSi
- růžová bílá růžová −25 200 °C
N Cu-CuNi růžová bílá růžová 150 °C
R RCA Cu-CuNi oranžová bílá oranžová 100 °C
R RCB Cu-CuNi oranžová bílá oranžová 200 °C
S SCA Cu-CuNi oranžová bílá oranžová 100 °C
S SCB Cu-CuNi oranžová bílá oranžová 200 °C
B Cu-Cu šedá bílá šedá 100 °C
E NiCr-CuNi fialová bílá fialová −25 200 °C
Norma Typ
Prodlužovací vedení Kompenzační vedení Barevné značení
Složení Kód Složení Kód
Kladná
větev
Záporná
větev
Vnější
izolace
IEC 60584/
T Cu-CuNi hnědá bílá hnědá
E NiCr-CuNi fialová bílá fialová
J Fe-CuNi černá bílá černá
K
NiCr-NiAl zelená bílá zelená
- Fe-CuNi KCA zelená bílá zelená
- Cu-CuNi KCB zelená bílá zelená
R
- Cu-CuNi RCA oranžová bílá oranžová
- Cu-CuNi RCB oranžová bílá oranžová
S
- Cu-CuNi SCA oranžová bílá oranžová
- Cu-CuNi SCB oranžová bílá oranžová
N NiCrSi-NiSi růžová bílá růžová
B -
slitina Cu-
Cu
BX šedá bílá šedá
Přepočet průřezu průměr
Průřez (mm2
) 0,08 0,20 0,22 0,25 0,35 0,44 0,50 0,75 0,80 1,00 1,30 1,50
Průměr (mm) 0,32 0,5 0,53 0,56 0,67 0,75 0,8 0,98 1,01 1,13 1,29 1,38
