. Pt100, Pt500 podobné. Zakázková
provedení mohou být vyrobena např.easytherm.Snímače teploty Termočlánková kompenzační vedení

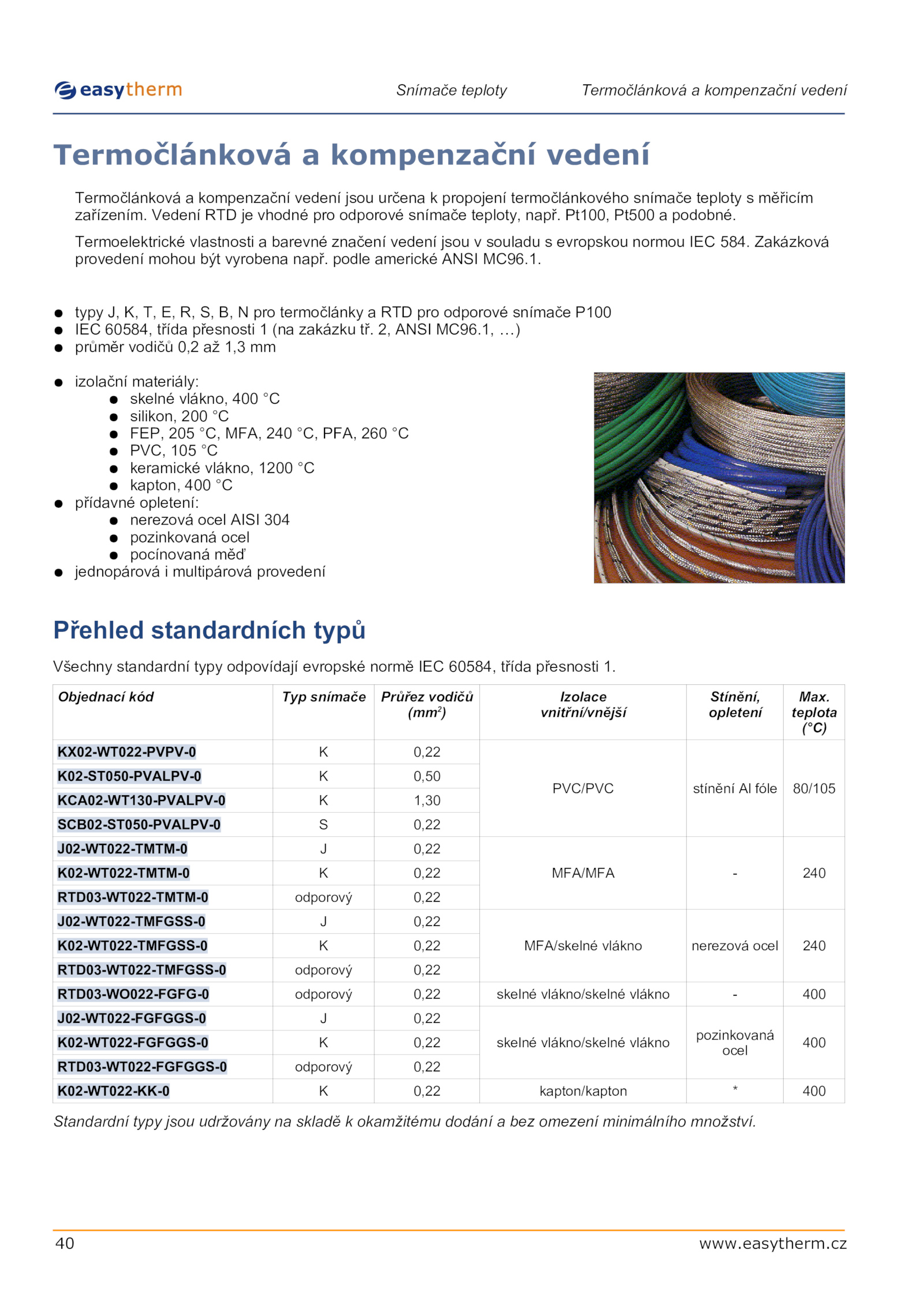

Termočlánková kompenzační vedení
Termočlánková kompenzační vedení jsou určena propojení termočlánkového snímače teploty měřicím
zařízením.
40 www.
● typy pro termočlánky RTD pro odporové snímače P100
● IEC 60584, třída přesnosti (na zakázku tř. ANSI MC96.1, …)
● průměr vodičů 0,2 1,3 mm
● izolační materiály:
● skelné vlákno, 400 °C
● silikon, 200 °C
● FEP, 205 °C, MFA, 240 °C, PFA, 260 °C
● PVC, 105 °C
● keramické vlákno, 1200 °C
● kapton, 400 °C
● přídavné opletení:
● nerezová ocel AISI 304
● pozinkovaná ocel
● pocínovaná měď
● jednopárová multipárová provedení
Přehled standardních typů
Všechny standardní typy odpovídají evropské normě IEC 60584, třída přesnosti 1.
Objednací kód Typ snímače Průřez vodičů
(mm2
)
Izolace
vnitřní/vnější
Stínění,
opletení
Max.
teplota
(°C)
KX02-WT022-PVPV-0 0,22
PVC/PVC stínění fóle 80/105
K02-ST050-PVALPV-0 0,50
KCA02-WT130-PVALPV-0 1,30
SCB02-ST050-PVALPV-0 0,22
J02-WT022-TMTM-0 0,22
MFA/MFA 240
K02-WT022-TMTM-0 0,22
RTD03-WT022-TMTM-0 odporový 0,22
J02-WT022-TMFGSS-0 0,22
MFA/skelné vlákno nerezová ocel 240
K02-WT022-TMFGSS-0 0,22
RTD03-WT022-TMFGSS-0 odporový 0,22
RTD03-WO022-FGFG-0 odporový 0,22 skelné vlákno/skelné vlákno 400
J02-WT022-FGFGGS-0 0,22
skelné vlákno/skelné vlákno
pozinkovaná
ocel
400
K02-WT022-FGFGGS-0 0,22
RTD03-WT022-FGFGGS-0 odporový 0,22
K02-WT022-KK-0 0,22 kapton/kapton 400
Standardní typy jsou udržovány skladě okamžitému dodání bez omezení minimálního množství. podle americké ANSI MC96. Vedení RTD vhodné pro odporové snímače teploty, např.
Termoelektrické vlastnosti barevné značení vedení jsou souladu evropskou normou IEC 584.1
