Barevné značení
Typ termočlánku podle IEC 60584 Kladná větev Záporná větev Vnější izolace
J černá bílá černá
K zelená bílá zelená
Zapojení
Obr.easytherm. Kód Popis
U jednoduchý termočlánek izolovaný pláště
G jednoduchý termočlánek vodivě spojený pláštěm
W dvojitý termočlánek, izolovaný pláště vzájemně
V
dvojitý termočlánek izolovaný pláště, ale ne
vzájemně
N dvojitý termočlánek neizolovaný pláště vzájemně
16 www.Snímače teploty Termoelektrické snímače teploty

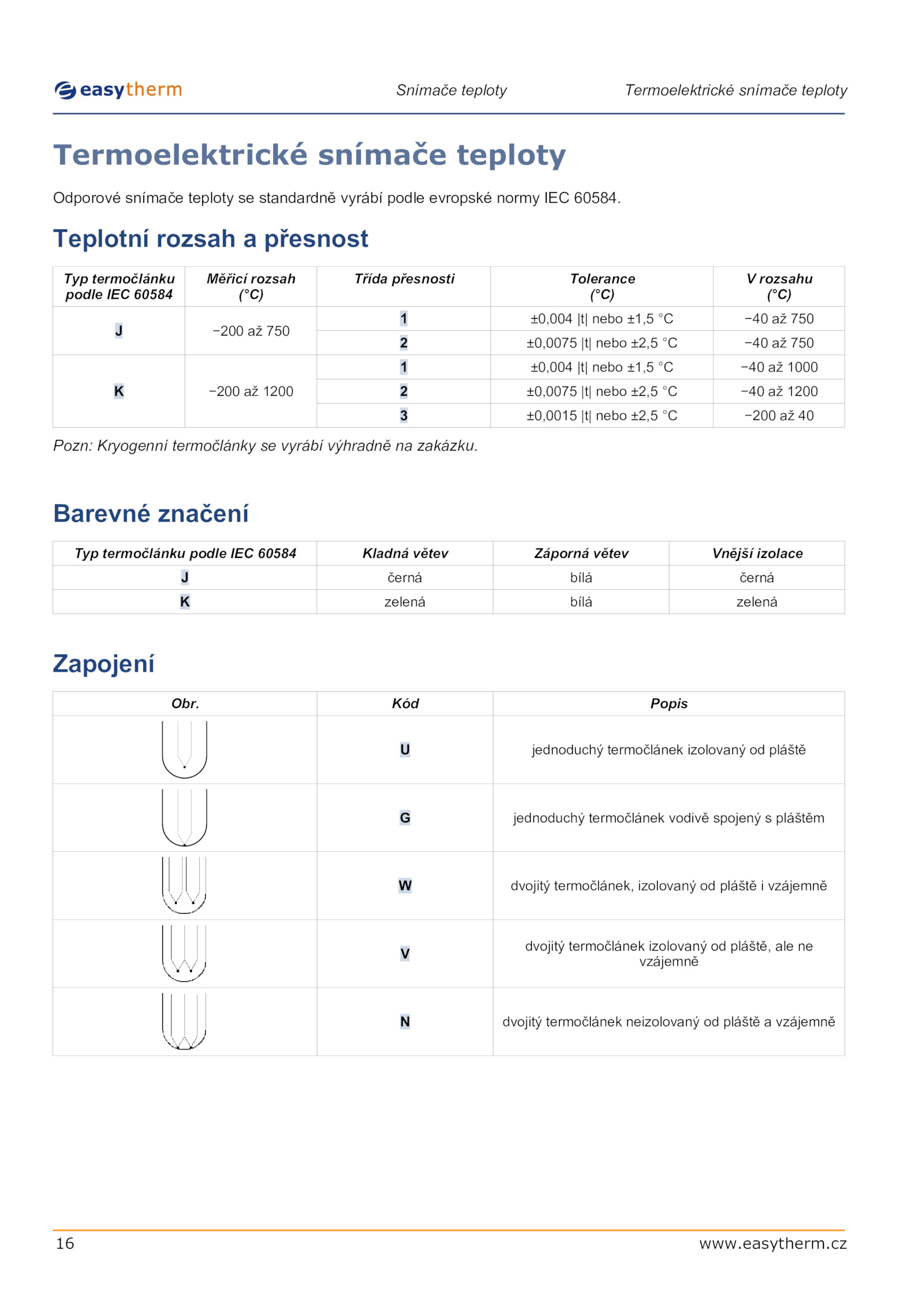

Termoelektrické snímače teploty
Odporové snímače teploty standardně vyrábí podle evropské normy IEC 60584.
Teplotní rozsah přesnost
Typ termočlánku
podle IEC 60584
Měřicí rozsah
(°C)
Třída přesnosti Tolerance
(°C)
V rozsahu
(°C)
J −200 750
1 ±0,004 |t| nebo ±1,5 −40 750
2 ±0,0075 |t| nebo ±2,5 −40 750
K −200 1200
1 ±0,004 |t| nebo ±1,5 −40 1000
2 ±0,0075 |t| nebo ±2,5 −40 1200
3 ±0,0015 |t| nebo ±2,5 −200 40
Pozn: Kryogenní termočlánky vyrábí výhradně zakázku.cz
