Konstrukce
(počet drátů průměr)
Construction
(number of
wires diameter)
Činný odpor při °C
DC resistance (max.9

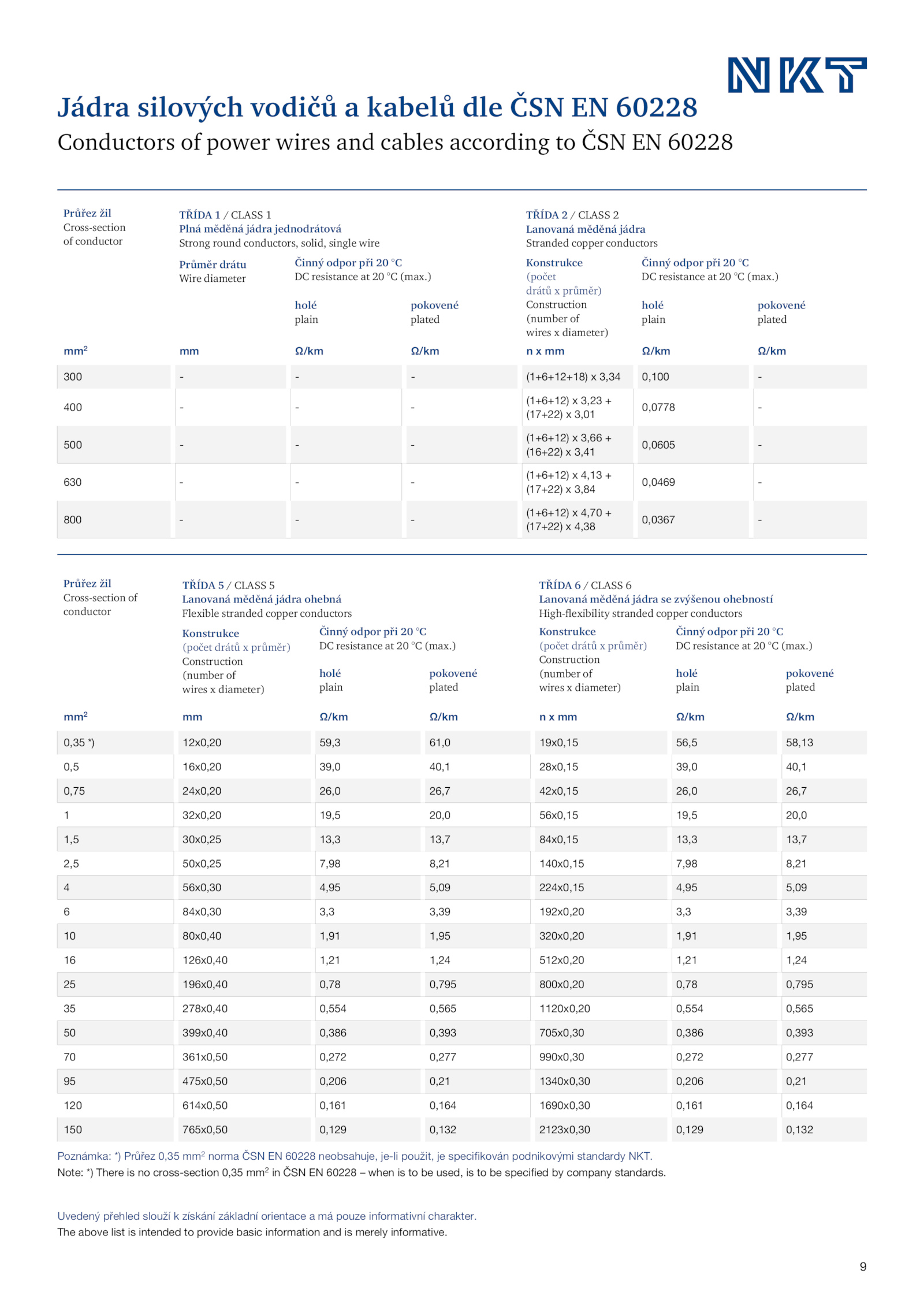

Conductors power wires and cables according ČSN 60228
Jádra silových vodičů kabelů dle ČSN 60228
Průřez žil
Cross-section
of conductor
TŘÍDA CLASS 1
Plná měděná jádra jednodrátová
Strong round conductors, solid, single wire
TŘÍDA CLASS 2
Lanovaná měděná jádra
Stranded copper conductors
Průměr drátu
Wire diameter
Činný odpor při °C
DC resistance (max.)
Konstrukce
(počet
drátů průměr)
Construction
(number of
wires diameter)
Činný odpor při °C
DC resistance (max.)
holé
plain
pokovené
plated
holé
plain
pokovené
plated
mm2 Ω/km Ω/km Ω/km Ω/km
300 (1+6+12+18) 3,34 0,100 -
400 -
(1+6+12) 3,23 +
(17+22) 3,01
0,0778 -
500 -
(1+6+12) 3,66 +
(16+22) 3,41
0,0605 -
630 -
(1+6+12) 4,13 +
(17+22) 3,84
0,0469 -
800 -
(1+6+12) 4,70 +
(17+22) 4,38
0,0367 -
Průřez žil
Cross-section of
conductor
TŘÍDA CLASS 5
Lanovaná měděná jádra ohebná
Flexible stranded copper conductors
TŘÍDA CLASS 6
Lanovaná měděná jádra zvýšenou ohebností
High-flexibility stranded copper conductors
Konstrukce
(počet drátů průměr)
Construction
(number of
wires diameter)
Činný odpor při °C
DC resistance (max.)
holé
plain
pokovené
plated
holé
plain
pokovené
plated
mm2 Ω/km Ω/km Ω/km Ω/km
0,35 12x0,20 59,3 61,0 19x0,15 56,5 58,13
0,5 16x0,20 39,0 40,1 28x0,15 39,0 40,1
0,75 24x0,20 26,0 26,7 42x0,15 26,0 26,7
1 32x0,20 19,5 20,0 56x0,15 19,5 20,0
1,5 30x0,25 13,3 13,7 84x0,15 13,3 13,7
2,5 50x0,25 7,98 8,21 140x0,15 7,98 8,21
4 56x0,30 4,95 5,09 224x0,15 4,95 5,09
6 84x0,30 3,3 3,39 192x0,20 3,3 3,39
10 80x0,40 1,91 1,95 320x0,20 1,91 1,95
16 126x0,40 1,21 1,24 512x0,20 1,21 1,24
25 196x0,40 0,78 0,795 800x0,20 0,78 0,795
35 278x0,40 0,554 0,565 1120x0,20 0,554 0,565
50 399x0,40 0,386 0,393 705x0,30 0,386 0,393
70 361x0,50 0,272 0,277 990x0,30 0,272 0,277
95 475x0,50 0,206 0,21 1340x0,30 0,206 0,21
120 614x0,50 0,161 0,164 1690x0,30 0,161 0,164
150 765x0,50 0,129 0,132 2123x0,30 0,129 0,132
Poznámka: Průřez 0,35 mm2 norma ČSN 60228 neobsahuje, je-li použit, specifikován podnikovými standardy NKT�
Note: There cross-section 0,35 mm2 ČSN 60228 when used, specified company standards�
Uvedený přehled slouží získání základní orientace pouze informativní charakter�
The above list intended provide basic information and merely informative�
