Poznámky redaktora

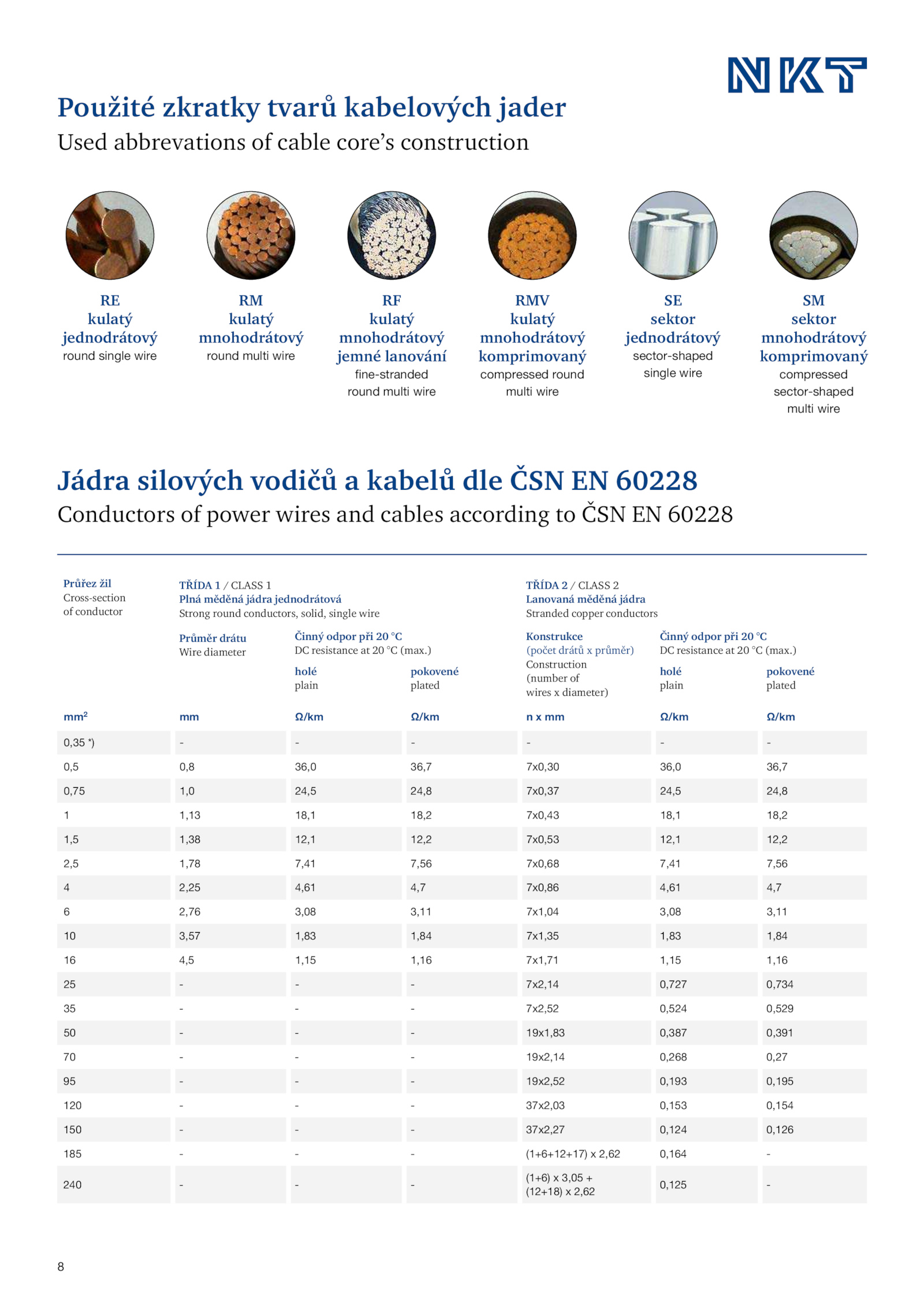

) holé plain pokovené plated holé plain pokovené plated mm2 Ω/km Ω/km Ω/km Ω/km 0,35 - 0,5 0,8 36,0 36,7 7x0,30 36,0 36,7 0,75 1,0 24,5 24,8 7x0,37 24,5 24,8 1 1,13 18,1 18,2 7x0,43 18,1 18,2 1,5 1,38 12,1 12,2 7x0,53 12,1 12,2 2,5 1,78 7,41 7,56 7x0,68 7,41 7,56 4 2,25 4,61 4,7 7x0,86 4,61 4,7 6 2,76 3,08 3,11 7x1,04 3,08 3,11 10 3,57 1,83 1,84 7x1,35 1,83 1,84 16 4,5 1,15 1,16 7x1,71 1,15 1,16 25 7x2,14 0,727 0,734 35 7x2,52 0,524 0,529 50 19x1,83 0,387 0,391 70 19x2,14 0,268 0,27 95 19x2,52 0,193 0,195 120 37x2,03 0,153 0,154 150 37x2,27 0,124 0,126 185 (1+6+12+17) 2,62 0,164 - 240 - (1+6) 3,05 + (12+18) 2,62 0,125.8 Used abbrevations cable core’s construction Použité zkratky tvarů kabelových jader RE kulatý jednodrátový round single wire RM kulatý mnohodrátový round multi wire RF kulatý mnohodrátový jemné lanování fine-stranded round multi wire RMV kulatý mnohodrátový komprimovaný compressed round multi wire SE sektor jednodrátový sector-shaped single wire SM sektor mnohodrátový komprimovaný compressed sector-shaped multi wire Jádra silových vodičů kabelů dle ČSN 60228 Conductors power wires and cables according ČSN 60228 Průřez žil Cross-section of conductor TŘÍDA CLASS 1 Plná měděná jádra jednodrátová Strong round conductors, solid, single wire TŘÍDA CLASS 2 Lanovaná měděná jádra Stranded copper conductors Průměr drátu Wire diameter Činný odpor při °C DC resistance (max.) Konstrukce (počet drátů průměr) Construction (number of wires diameter) Činný odpor při °C DC resistance (max
