Vztah
k normám
Relation to
standards
Jmenovité
napětí
Nominal
voltage
Materiál
izolace
Insulating
material
Kovové
krytí
Metal
casing
Pancíř
Armouring
Nekovový
plášť
Non-
metallic
sheath
Konstrukční
prvky spec.
konstrukce
Structural
elements
and special
structures
Materiál
jádra
Core
material
Typ jádra
Type of
core
Počet žil
Number of
cores
Provedení
Execution
Průřez
jádra
Core
diameter
Tab� Tab� Tab� Tab� Tab� Tab� Tab� Tab� Tab� Tab� 9
H03VVH2-F 2X0,50
Tabulka 2
Table 2
Tabulka 5
Table 5
Tabulka 1
Table 1
Symbol Vztah vodičů kabelů normám
Relation wires and cables standard
H
Kabely vodiče odpovídající harmonizovaným normám
Cables and wires corresponding harmonized standards
Symbol Plášť, koncentrické vodiče stínění
Sheath, concentric wires and screening
C
koncentrický měděný vodič
concentric copper wire
C4
měděné stínění opletené kolem sestavy žil
copper screening braided around cores assembly
Symbol Jmenovité napětí Hodnota U
Nominal voltage Value U
3 300/300 V
5 300/500 V
7 450/700 V
Symbol Speciální konstrukční prvky kabelu
Special construction features the cable
D3
mechanicky nosné prvky jednoho nebo více prvků (textil nebo
kov), umístěny ose kabelu nebo rozděleny plochém kabelu
mechanically bearing elements from one several elements (fabric
or metal), positioned the cable axis distributed flat cable
D5
středová vložka (pouze pro výtahové kabely, není mechanicky
nosná)
central insert (only for elevator cables; not mechanically bearing)
Poznámka: Tyto symboly, je-li třeba, následují symboly vybranými
z tabulek 4�
Note: These symbols, when necessary, are behind symbols selected from
tables and 4�
Tabulka 4
Table 4
Tabulka viz následující strana
Table see next page
.S3)

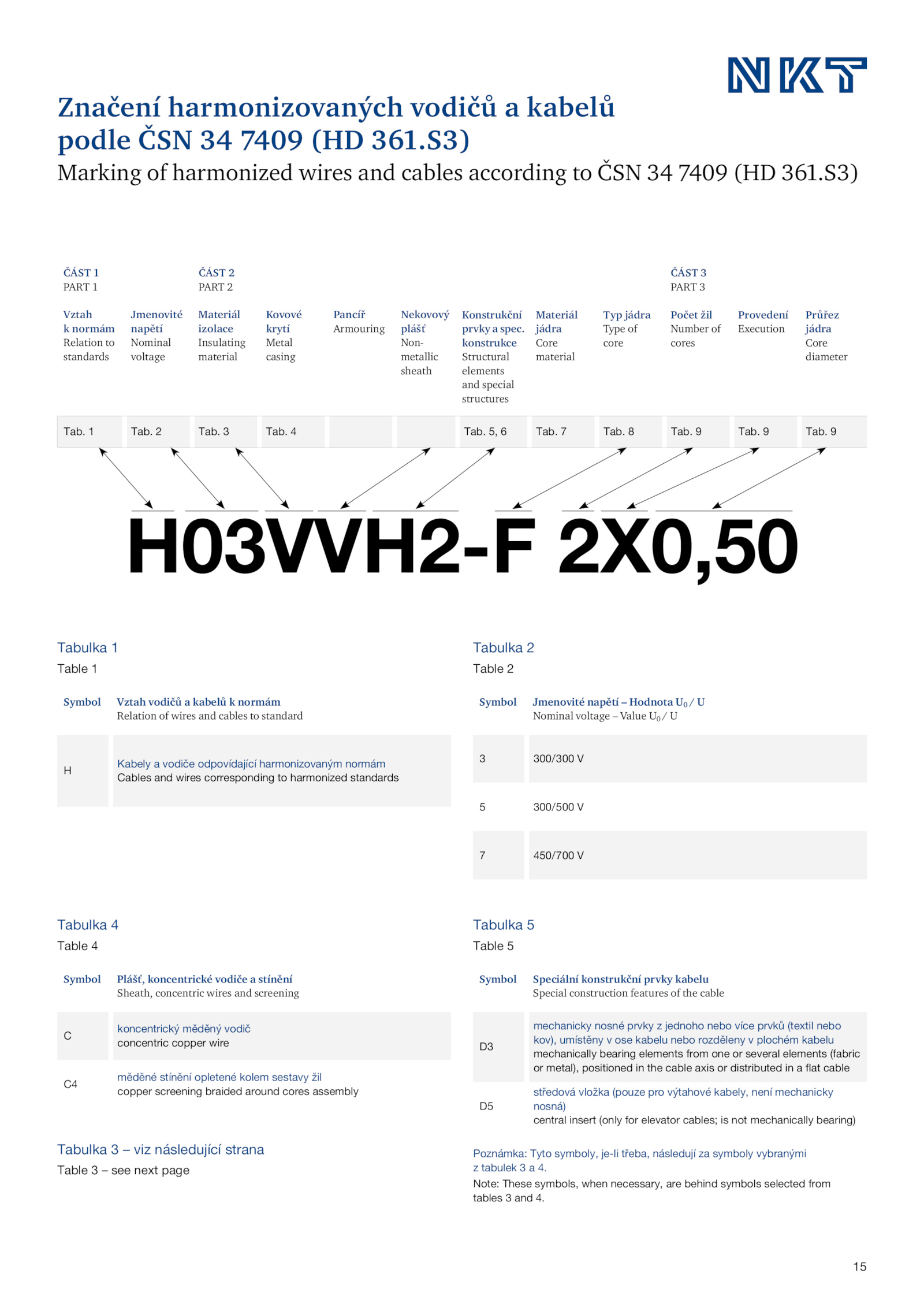

Značení harmonizovaných vodičů kabelů
podle ČSN 7409 (HD 361.15
Marking harmonized wires and cables according ČSN 7409 (HD 361
