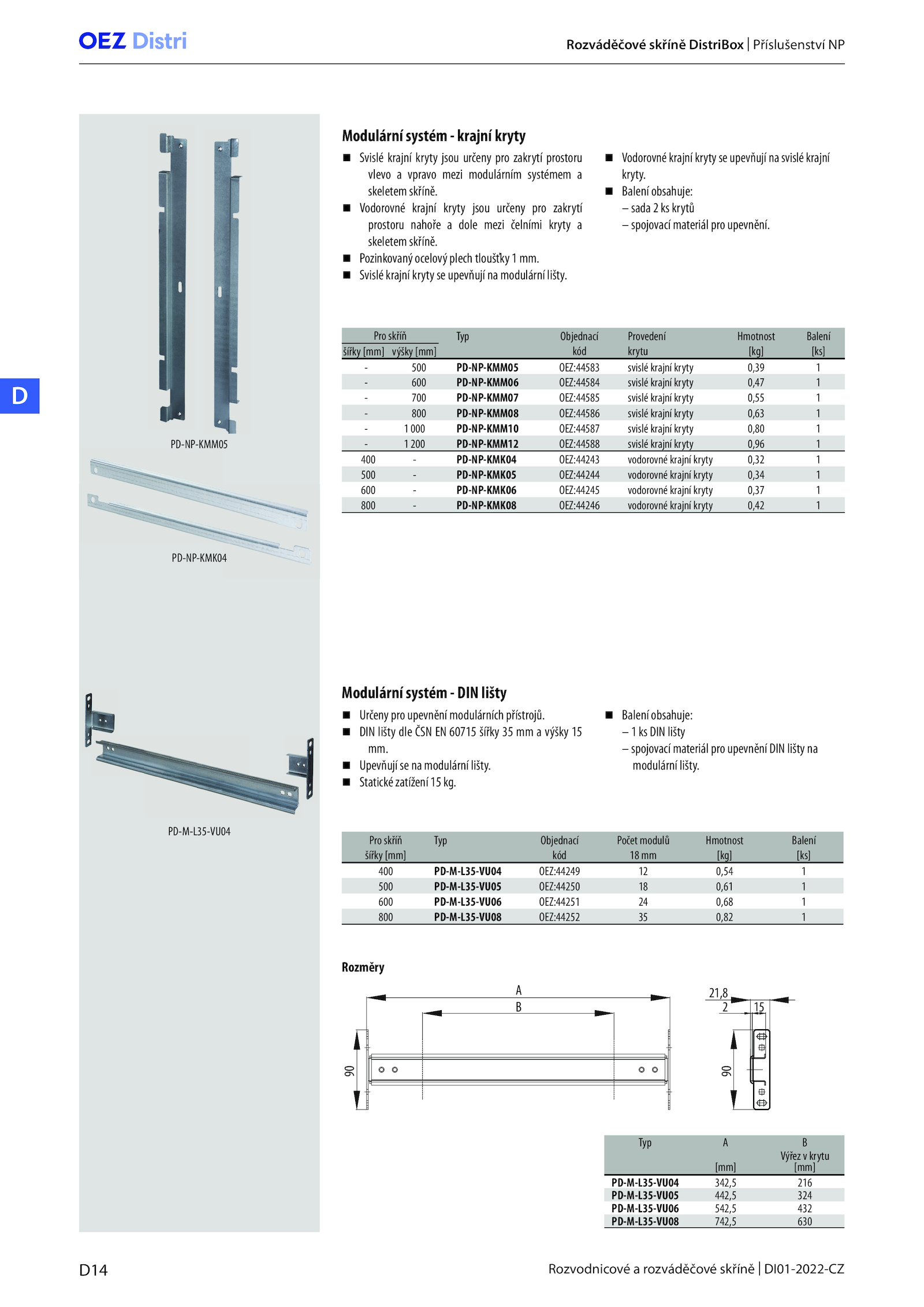

Poznámky redaktora
Balení obsahuje:
– DIN lišty
– spojovací materiál pro upevnění DIN lišty na
modulární lišty.
Modulární systém DIN lišty
Pro skříň Typ Objednací Počet modulů Hmotnost Balení
šířky [mm] kód [kg] [ks]
400 PD-M-L35-VU04 OEZ:44249 0,54 1
500 PD-M-L35-VU05 OEZ:44250 0,61 1
600 PD-M-L35-VU06 OEZ:44251 0,68 1
800 PD-M-L35-VU08 OEZ:44252 0,82 1
PD-M-L35-VU04
21,8
2 15
A
B
90
90
Rozměry
Typ B
Výřez krytu
[mm] [mm]
PD-M-L35-VU04 342,5 216
PD-M-L35-VU05 442,5 324
PD-M-L35-VU06 542,5 432
PD-M-L35-VU08 742,5 630
Rozváděčové skříně DistriBox Příslušenství NP
Svislé krajní kryty jsou určeny pro zakrytí prostoru
vlevo vpravo mezi modulárním systémem a
skeletem skříně.D14
D
Rozvodnicové rozváděčové skříně DI01-2022-CZ
Určeny pro upevnění modulárních přístrojů.
Statické zatížení kg.
Upevňují modulární lišty.
Vodorovné krajní kryty upevňují svislé krajní
kryty.
DIN lišty dle ČSN 60715 šířky výšky 15
mm.
Balení obsahuje:
– sada krytů
– spojovací materiál pro upevnění.
Pozinkovaný ocelový plech tloušťky mm.
Svislé krajní kryty upevňují modulární lišty.
Modulární systém krajní kryty
Pro skříň Typ Objednací Provedení
krytu
Hmotnost
[kg]
Balení
[ks]
šířky [mm] výšky [mm] kód
- 500 PD-NP-KMM05 OEZ:44583 svislé krajní kryty 0,39 1
- 600 PD-NP-KMM06 OEZ:44584 svislé krajní kryty 0,47 1
- 700 PD-NP-KMM07 OEZ:44585 svislé krajní kryty 0,55 1
- 800 PD-NP-KMM08 OEZ:44586 svislé krajní kryty 0,63 1
- 000 PD-NP-KMM10 OEZ:44587 svislé krajní kryty 0,80 1
- 200 PD-NP-KMM12 OEZ:44588 svislé krajní kryty 0,96 1
400 PD-NP-KMK04 OEZ:44243 vodorovné krajní kryty 0,32 1
500 PD-NP-KMK05 OEZ:44244 vodorovné krajní kryty 0,34 1
600 PD-NP-KMK06 OEZ:44245 vodorovné krajní kryty 0,37 1
800 PD-NP-KMK08 OEZ:44246 vodorovné krajní kryty 0,42 1
PD-NP-KMM05
PD-NP-KMK04
.
Vodorovné krajní kryty jsou určeny pro zakrytí
prostoru nahoře dole mezi čelními kryty a
skeletem skříně
