Celkovávýškaprozakrytíkrytyjedánavýškouskříně
sníženou mm.
Balení obsahuje:
– kryt
– rychlouzávěry
– zemnicí podložky.D13
Rozvodnicové rozváděčové skříně DI01-2022-CZ
D
C
46
A
19
10
B
19
10
A
B
Rozváděčové skříně DistriBox Příslušenství NP
Rozměry
Typ C
[mm] [mm] [mm]
PD-M-KMV01504 300 149 216
PD-M-KMV01505 400 149 324
PD-M-KMV01506 500 149 432
PD-M-KMV01508 700 149 630
PD-M-KMV02004 300 199 216
PD-M-KMV02005 400 199 324
PD-M-KMV02006 500 199 432
PD-M-KMV02008 700 199 630
Typ B
[mm] [mm]
PD-M-KM01504 300 149
PD-M-KM01505 400 149
PD-M-KM01506 500 149
PD-M-KM01508 700 149
PD-M-KM02004 300 199
PD-M-KM02005 400 199
PD-M-KM02006 500 199
PD-M-KM02008 700 199
Určeny pro montáž modulární systémy.
Ocelový plech tloušťky upravený práškovou
epoxypolyesterovou barvou pro vnitřní použití
RAL7035, přizemnění zabezpečeno speciálními
zemnicími podložkami.

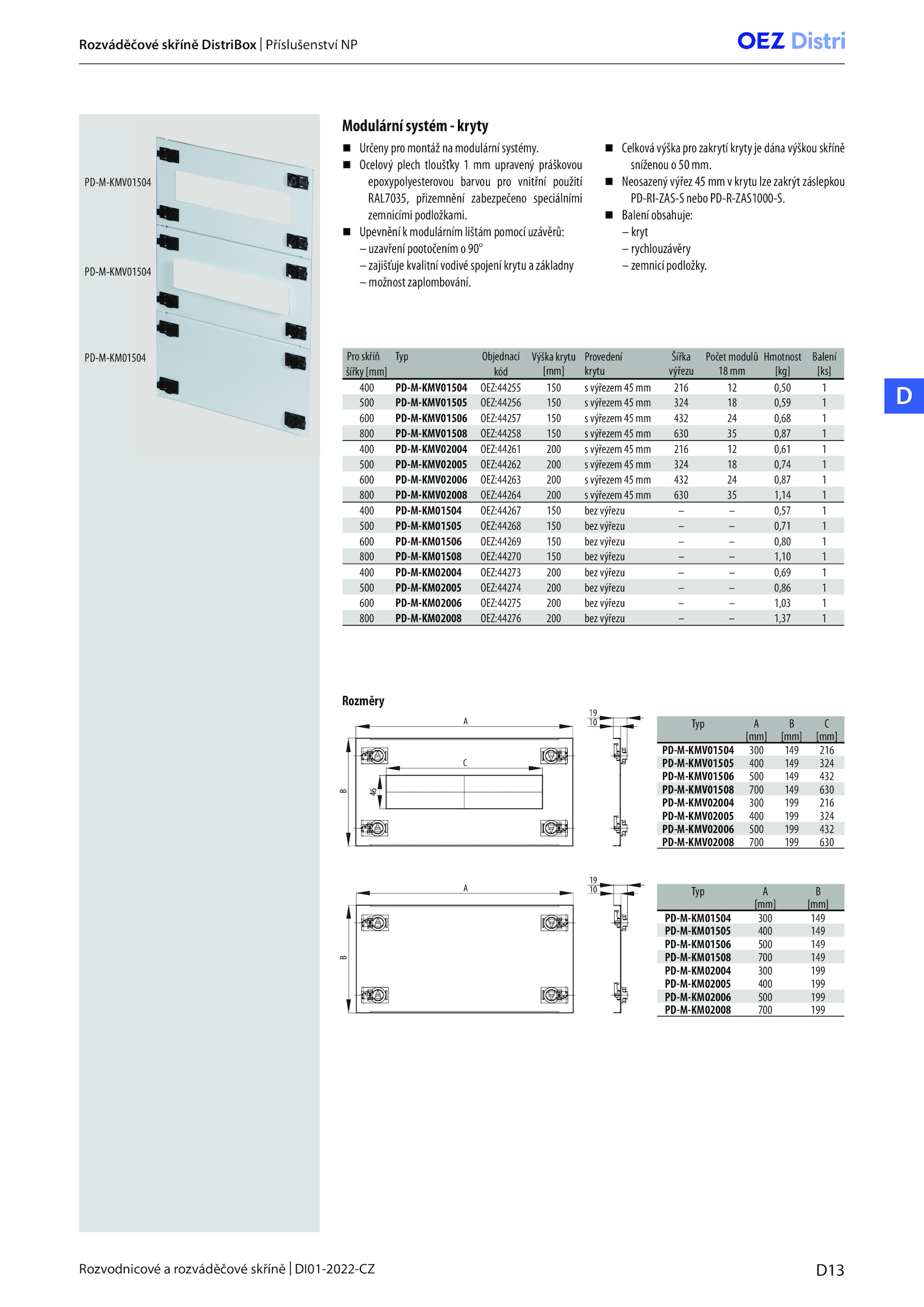

Modulární systém kryty
Pro skříň Typ Objednací Výška krytu
[mm]
Provedení
krytu
Šířka
výřezu
Počet modulů
18 mm
Hmotnost
[kg]
Balení
[ks]
šířky [mm] kód
400 PD-M-KMV01504 OEZ:44255 150 výřezem 216 0,50 1
500 PD-M-KMV01505 OEZ:44256 150 výřezem 324 0,59 1
600 PD-M-KMV01506 OEZ:44257 150 výřezem 432 0,68 1
800 PD-M-KMV01508 OEZ:44258 150 výřezem 630 0,87 1
400 PD-M-KMV02004 OEZ:44261 200 výřezem 216 0,61 1
500 PD-M-KMV02005 OEZ:44262 200 výřezem 324 0,74 1
600 PD-M-KMV02006 OEZ:44263 200 výřezem 432 0,87 1
800 PD-M-KMV02008 OEZ:44264 200 výřezem 630 1,14 1
400 PD-M-KM01504 OEZ:44267 150 bez výřezu 0,57 1
500 PD-M-KM01505 OEZ:44268 150 bez výřezu 0,71 1
600 PD-M-KM01506 OEZ:44269 150 bez výřezu 0,80 1
800 PD-M-KM01508 OEZ:44270 150 bez výřezu 1,10 1
400 PD-M-KM02004 OEZ:44273 200 bez výřezu 0,69 1
500 PD-M-KM02005 OEZ:44274 200 bez výřezu 0,86 1
600 PD-M-KM02006 OEZ:44275 200 bez výřezu 1,03 1
800 PD-M-KM02008 OEZ:44276 200 bez výřezu 1,37 1
PD-M-KMV01504
PD-M-KMV01504
PD-M-KM01504
.
Upevnění modulárním lištám pomocí uzávěrů:
– uzavření pootočením 90°
– zajišťuje kvalitní vodivé spojení krytu základny
– možnost zaplombování.
Neosazený výřez krytu lze zakrýt záslepkou
PD-RI-ZAS-S nebo PD-R-ZAS1000-S
