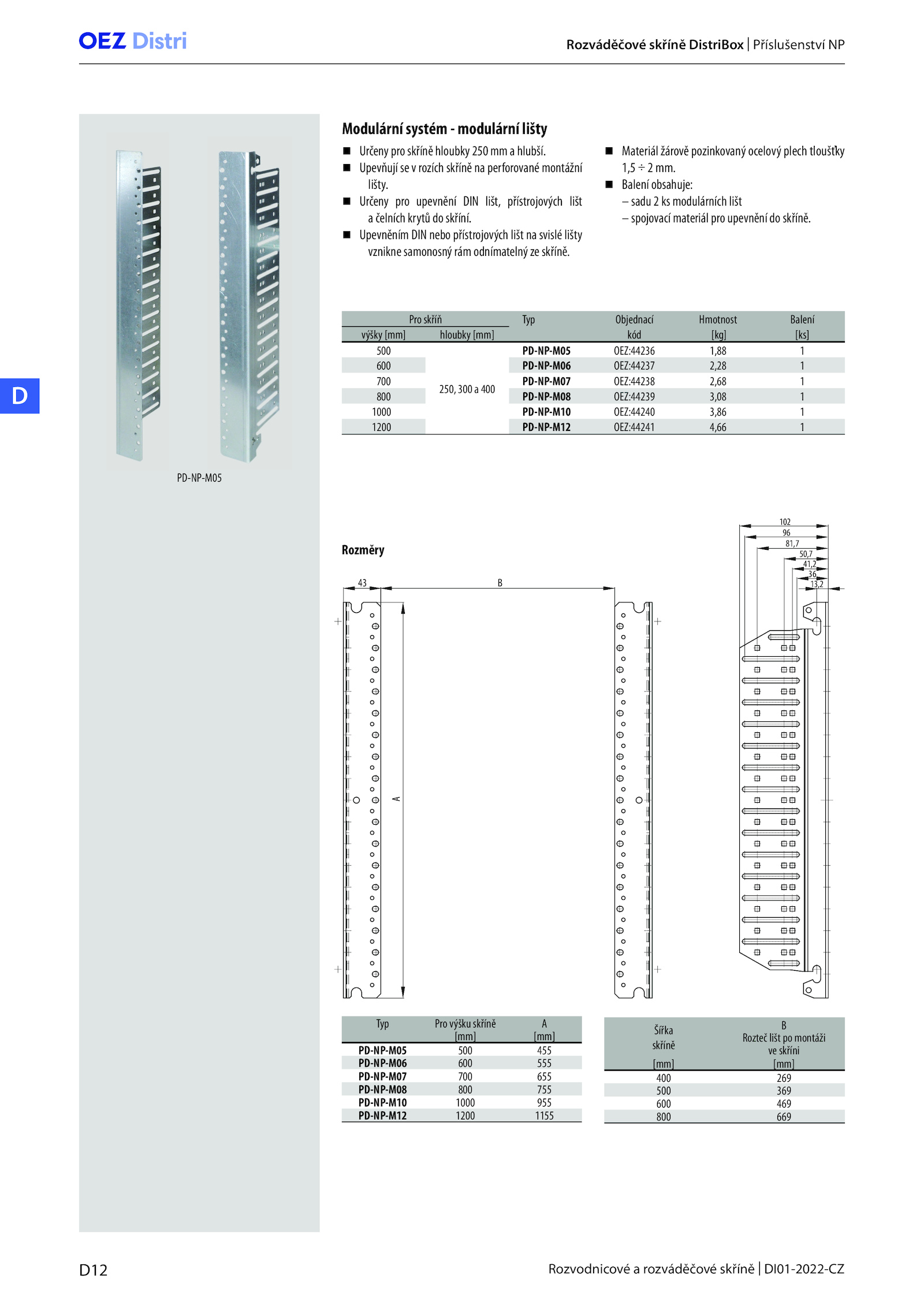

Modulární systém modulární lišty
Pro skříň Typ Objednací Hmotnost Balení
výšky [mm] hloubky [mm] kód [kg] [ks]
500
250, 300 400
PD-NP-M05 OEZ:44236 1,88 1
600 PD-NP-M06 OEZ:44237 2,28 1
700 PD-NP-M07 OEZ:44238 2,68 1
800 PD-NP-M08 OEZ:44239 3,08 1
1000 PD-NP-M10 OEZ:44240 3,86 1
1200 PD-NP-M12 OEZ:44241 4,66 1
PD-NP-M05
.
Upevněním DIN nebo přístrojových lišt svislé lišty
vznikne samonosný rám odnímatelný skříně.
Balení obsahuje:
– sadu modulárních lišt
– spojovací materiál pro upevnění skříně.
Materiál žárově pozinkovaný ocelový plech tloušťky
1,5 mm.
Upevňují rozích skříně perforované montážní
lišty.
Určeny pro upevnění DIN lišt, přístrojových lišt
a čelních krytů skříní.D12
D
Rozvodnicové rozváděčové skříně DI01-2022-CZ
B
43
A
102
13,2
36
41,2
50,7
81,7
96
Rozváděčové skříně DistriBox Příslušenství NP
Rozměry
Typ Pro výšku skříně A
[mm] [mm]
PD-NP-M05 500 455
PD-NP-M06 600 555
PD-NP-M07 700 655
PD-NP-M08 800 755
PD-NP-M10 1000 955
PD-NP-M12 1200 1155
Šířka
skříně
B
Rozteč lišt montáži
ve skříni
[mm] [mm]
400 269
500 369
600 469
800 669
Určeny pro skříně hloubky 250 hlubší
