Poznámky redaktora
Slouží jako podpěra pro větší zátěž montážního
panelu.
Pro skříň
Typ
Objednací
kód
Výška
panelu
[mm]
Šířka
panelu
[mm]
Plocha
panelu
[m2
]
Hmotnost
[kg]
Balení
[ks]
výšky
[mm]
šířky
[mm]
1 800
600 PD-Q13-MP1706 OEZ:47163 700 500 0,85 21,0 1
800 PD-Q13-MP1708 OEZ:47164 700 700 1,19 28,0 1
1 000 PD-Q13-MP1710 OEZ:47165 700 900 1,53 35,0 1
1 200 PD-Q13-MP1712 OEZ:47166 700 1100 1,87 42,0 1
2 000
600 PD-Q13-MP1906 OEZ:47167 900 500 0,95 23,5 1
800 PD-Q13-MP1908 OEZ:47168 900 700 1,39 31,5 1
1 000 PD-Q13-MP1910 OEZ:47169 900 900 1,71 39,0 1
1 200 PD-Q13-MP1912 OEZ:47170 900 1100 2,09 47,0 1
2 200
600 PD-Q13-MP2106 OEZ:47171 100 500 1,05 26,5 1
800 PD-Q13-MP2108 OEZ:47172 100 700 1,47 35,0 1
1 000 PD-Q13-MP2110 OEZ:47173 100 900 1,89 44,0 1
1 200 PD-Q13-MP2112 OEZ:47174 100 1100 2,31 53,0 1
Typ
Objednací
kód
Pro montážní panely Hmotnost
[kg]
Balení
[ks]
PD-Q13-DMP-A1 OEZ:47175 PD-Q13-MPxxxx 1,7 1
PD-Q03-MP1908
PD-Q13-DMP-A1
Lišty pro snadnou montáž montážního panelu
Usnadňují vložení osazeného montážního panelu.
Povrchová úprava zinkováním.
Upevnění skeletu pomocí držáků. D27.
Vkládají dna skříně.
.
Sada držáků pro upevnění jednoho montážního
panelu PD-Q13-MPxxxx skříně QA.
Ohýbaný ocelový plech tloušťky 2,5 mm.
Balení obsahuje:
– držáky
– spojovací materiál.
Sada držáků objednává samostatně,
typ: PD-Q13-DMP-A1, objednací číslo OEZ:47175.
Povrchová úprava zinkováním.
Balení obsahuje:
– lišt
– upevňovací materiál.
Pro skříň
Typ
Objednací
kód
Hmotnost
[kg]
Balení
[sada]
hloubky [mm]
400 PD-Q13-LMP04 OEZ:35798 1,4 1
500 PD-Q13-LMP05 OEZ:35799 1,9 1
600 PD-Q13-LMP06 OEZ:35800 2,2 1
800 PD-Q13-LMP08 OEZ:35801 3,5 1
1 000 PD-Q13-LMP10 OEZ:35802 4,7 1
PD-Q13-LMP06
Rozměry viz str.
Balení obsahuje:
– montážní panel.D37

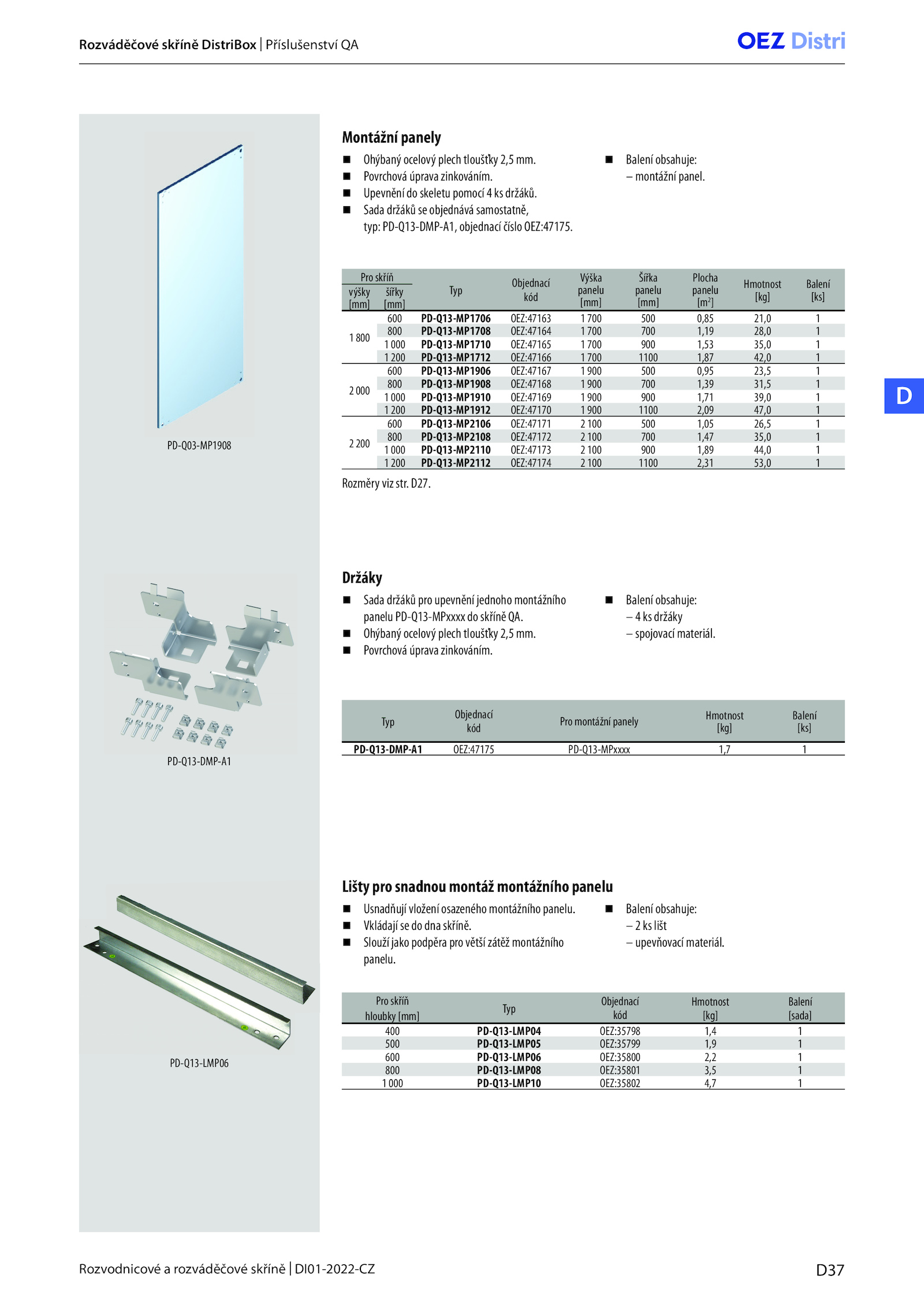

Rozvodnicové rozváděčové skříně DI01-2022-CZ
D
Rozváděčové skříně DistriBox Příslušenství QA
Montážní panely
Držáky
Ohýbaný ocelový plech tloušťky 2,5 mm
