Poznámky redaktora
Výška 100 mm.
Rozměry skříně [mm] Typ Objednací
kód
Ventilační otvor
[cm2
]
Hmotnost
[kg]
Balení
[sada]
šířka hloubka
600
300 PD-Q13-KHV0603 OEZ:38582 3,50 1
400 PD-Q13-KHV0604 OEZ:38583 4,00 1
500 PD-Q13-KHV0605 OEZ:38584 4,50 1
600 PD-Q13-KHV0606 OEZ:38585 5,00 1
800 PD-Q13-KHV0608 OEZ:38586 126 5,95 1
1 000 PD-Q13-KHV0610 OEZ:38587 154 6,95 1
800
300 PD-Q13-KHV0803 OEZ:38588 4,30 1
400 PD-Q13-KHV0804 OEZ:38589 4,80 1
500 PD-Q13-KHV0805 OEZ:38590 112 5,30 1
600 PD-Q13-KHV0806 OEZ:38591 126 5,80 1
800 PD-Q13-KHV0808 OEZ:38592 154 6,70 1
1 000 PD-Q13-KHV0810 OEZ:38593 183 7,70 1
1 000
300 PD-Q13-KHV1003 OEZ:38594 112 8,30 1
400 PD-Q13-KHV1004 OEZ:38595 140 9,00 1
500 PD-Q13-KHV1005 OEZ:38596 168 9,70 1
600 PD-Q13-KHV1006 OEZ:38597 197 10,50 1
800 PD-Q13-KHV1008 OEZ:38598 253 11,75 1
1 000 PD-Q13-KHV1010 OEZ:38599 534 13,00 1
1 200
300 PD-Q13-KHV1203 OEZ:38600 140 9,00 1
400 PD-Q13-KHV1204 OEZ:38601 168 9,70 1
500 PD-Q13-KHV1205 OEZ:38602 197 10,50 1
600 PD-Q13-KHV1206 OEZ:38603 225 11,30 1
800 PD-Q13-KHV1208 OEZ:38604 281 13,00 1
Rozváděčové skříně DistriBox Příslušenství QA
Rozměry
PD-Q13-KHV0804
PD-Q13-KHV1006
Typ E
[mm] [mm] [mm] [mm] [mm]
PD-Q13-KHV0603 429 226 170 69,5 109,5
PD-Q13-KHV0604 429 326 270 69,5 99,5
PD-Q13-KHV0605 429 426 190 185
PD-Q13-KHV0606 429 526 290 185
PD-Q13-KHV0608 429 726 225 220 185
PD-Q13-KHV0610 429 926 290 185 95,5
PD-Q13-KHV0803 629 226 170 169,5 104,5
PD-Q13-KHV0804 629 326 270 169,5 104,5
PD-Q13-KHV0805 629 426 190 285
PD-Q13-KHV0806 629 526 290 285
PD-Q13-KHV0808 629 726 225 220 285
PD-Q13-KHV0810 629 926 290 290 285
PD-Q13-KHV1003 389 226 170 49,5 89,5
PD-Q13-KHV1004 389 326 270 49,5 89,5
PD-Q13-KHV1005 389 426 190 165
PD-Q13-KHV1006 389 526 290 165
PD-Q13-KHV1008 389 726 225 220 165
PD-Q13-KHV1010 389 926 290 290 165
PD-Q13-KHV1203 489 226 170 99,5 87
PD-Q13-KHV1204 489 326 270 99,5 87
PD-Q13-KHV1205 489 426 190 215
PD-Q13-KHV1206 489 526 290 215
PD-Q13-KHV1208 489 726 225 220 215
*) sada krytů skříň
.
Montáž mezi skelet horní kryt.
Krytí IP2x.
Balení obsahuje:
– kryt pro šířky skříní 600 800 mm
– kryty pro šířky skříní 000 200 mm
– samořezné šrouby pro upevnění skeletu.
Termoreaktivníepoxypolyesterovábarvasestrukturou
RAL7035.D36
D
Rozvodnicové rozváděčové skříně DI01-2022-CZ
100
B
C
D
C
E E
33 33
33
33
A
Čelní pohled

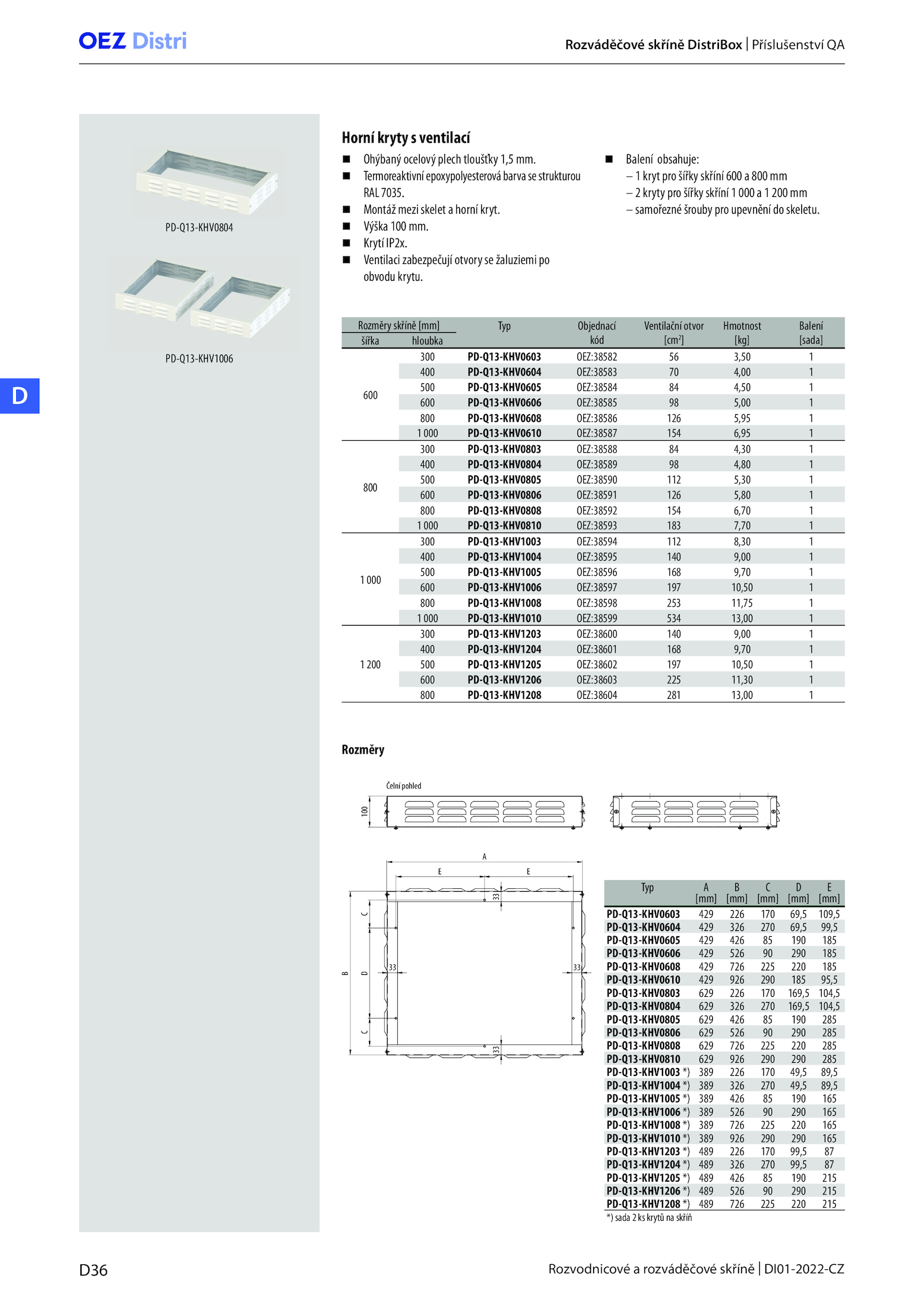

Horní kryty ventilací
Ohýbaný ocelový plech tloušťky 1,5 mm.
Ventilaci zabezpečují otvory žaluziemi po
obvodu krytu
