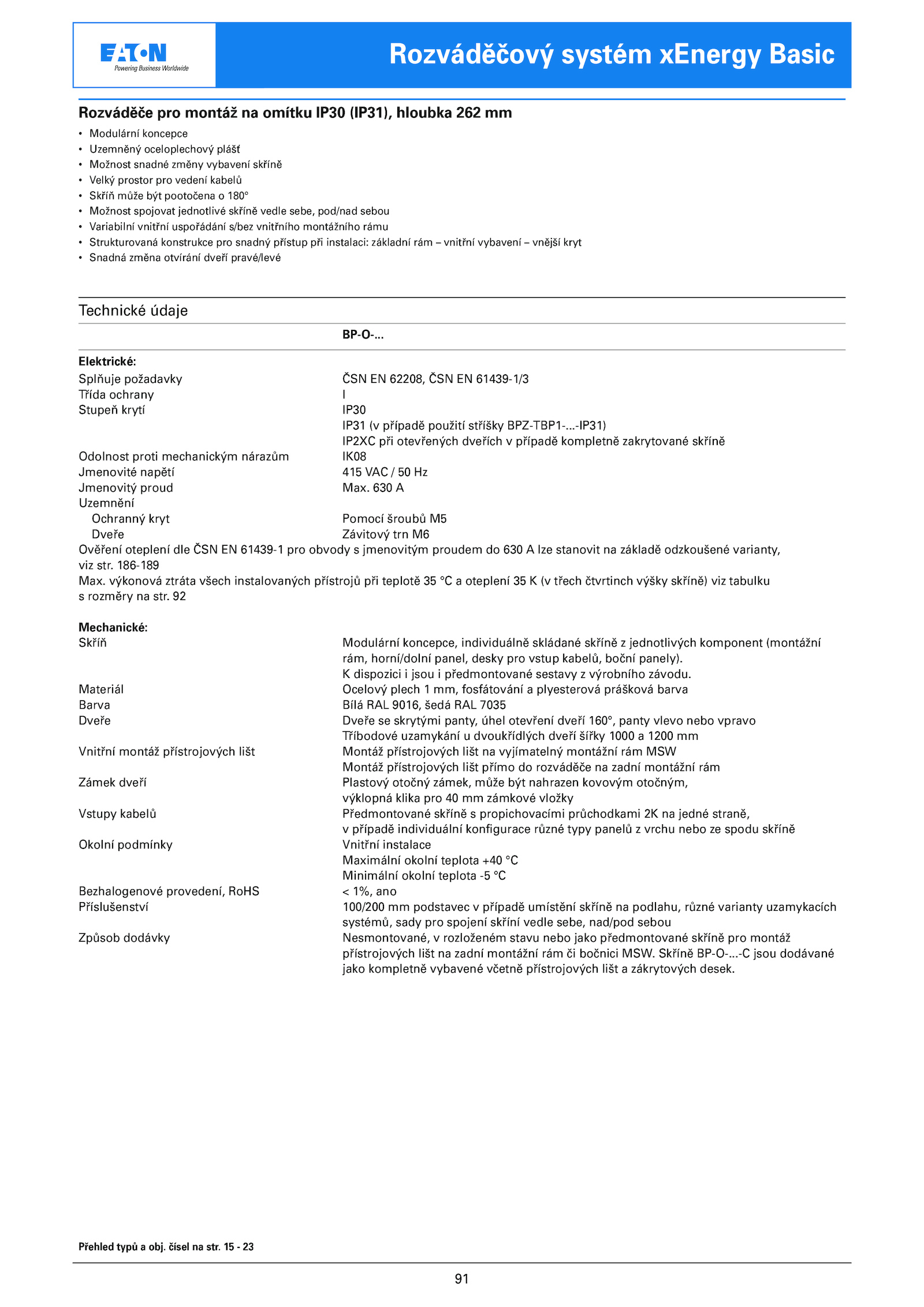

Elektrické: Splňuje požadavky ČSN 62208, ČSN 61439-1/3 Třída ochrany I Stupeň krytí IP30 IP31 případě použití stříšky BPZ-TBP1-. Rozváděčový systém xEnergy Basic Přehled typů obj. 23 . Materiál Ocelový plech mm, fosfátování plyesterová prášková barva Barva Bílá RAL 9016, šedá RAL 7035 Dveře Dveře skrytými panty, úhel otevření dveří 160°, panty vlevo nebo vpravo Tříbodové uzamykání dvoukřídlých dveří šířky 1000 1200 mm Vnitřní montáž přístrojových lišt Montáž přístrojových lišt vyjímatelný montážní rám MSW Montáž přístrojových lišt přímo rozváděče zadní montážní rám Zámek dveří Plastový otočný zámek, může být nahrazen kovovým otočným, výklopná klika pro zámkové vložky Vstupy kabelů Předmontované skříně propichovacími průchodkami jedné straně, v případě individuální konfigurace různé typy panelů vrchu nebo spodu skříně Okolní podmínky Vnitřní instalace Maximální okolní teplota +40 °C Minimální okolní teplota °C Bezhalogenové provedení, RoHS 1%, ano Příslušenství 100/200 podstavec případě umístění skříně podlahu, různé varianty uzamykacích systémů, sady pro spojení skříní vedle sebe, nad/pod sebou Způsob dodávky Nesmontované, rozloženém stavu nebo jako předmontované skříně pro montáž přístrojových lišt zadní montážní rám bočnici MSW...91 Rozváděče pro montáž omítku IP30 (IP31), hloubka 262 mm • Modulární koncepce • Uzemněný oceloplechový plášť • Možnost snadné změny vybavení skříně • Velký prostor pro vedení kabelů • Skříň může být pootočena 180° • Možnost spojovat jednotlivé skříně vedle sebe, pod/nad sebou • Variabilní vnitřní uspořádání s/bez vnitřního montážního rámu • Strukturovaná konstrukce pro snadný přístup při instalaci: základní rám vnitřní vybavení vnější kryt • Snadná změna otvírání dveří pravé/levé Technické údaje BP-O-..-C jsou dodávané jako kompletně vybavené včetně přístrojových lišt zákrytových desek.. výkonová ztráta všech instalovaných přístrojů při teplotě oteplení třech čtvrtinch výšky skříně) viz tabulku s rozměry str. K dispozici jsou předmontované sestavy výrobního závodu. Skříně BP-O-. 186-189 Max. čísel str. 630 A Uzemnění Ochranný kryt Pomocí šroubů M5 Dveře Závitový trn M6 Ověření oteplení dle ČSN 61439-1 pro obvody jmenovitým proudem 630 lze stanovit základě odzkoušené varianty, viz str..-IP31) IP2XC při otevřených dveřích případě kompletně zakrytované skříně Odolnost proti mechanickým nárazům IK08 Jmenovité napětí 415 VAC Hz Jmenovitý proud Max. 92 Mechanické: Skříň Modulární koncepce, individuálně skládané skříně jednotlivých komponent (montážní rám, horní/dolní panel, desky pro vstup kabelů, boční panely).
