Rozvaděčový systém xEnergy Basic

| Kategorie: Katalog  | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 88 z 192







Poznámky redaktora

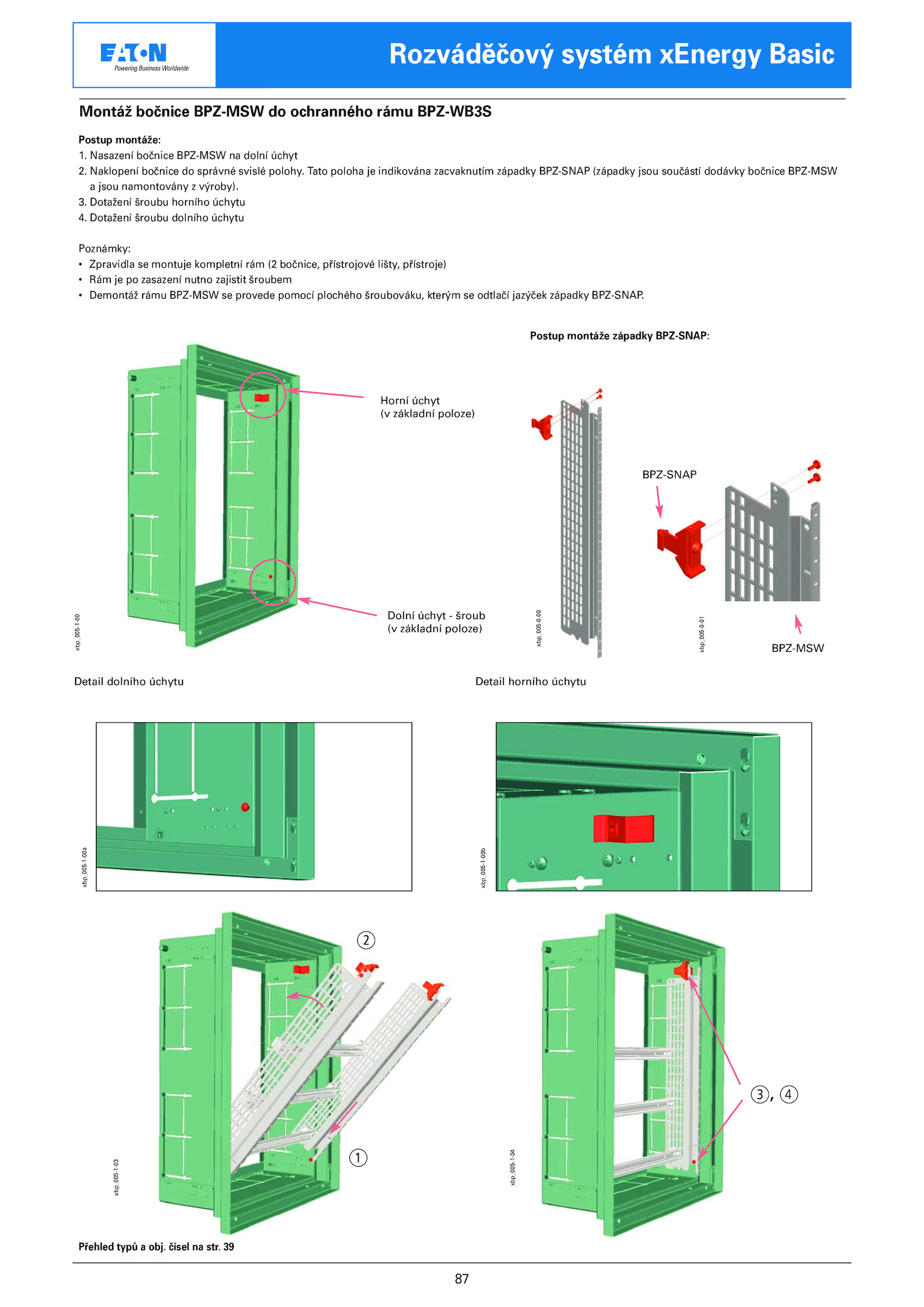

čísel str. 39 Rozváděčový systém xEnergy Basic xbp_005-1-00 xbp_005-1-00a xbp_005-1-00b xbp_005-0-00 xbp_005-0-01 xbp_005-1-03 xbp_005-1-04 . Naklopení bočnice správné svislé polohy. Horní úchyt (v základní poloze) Dolní úchyt šroub (v základní poloze) BPZ-MSW Detail dolního úchytu Detail horního úchytu b a c, d BPZ-SNAP Postup montáže západky BPZ-SNAP: Přehled typů obj. Dotažení šroubu horního úchytu 4. Tato poloha indikována zacvaknutím západky BPZ-SNAP (západky jsou součástí dodávky bočnice BPZ-MSW a jsou namontovány výroby). 3. Nasazení bočnice BPZ-MSW dolní úchyt 2. Dotažení šroubu dolního úchytu Poznámky: • Zpravidla montuje kompletní rám bočnice, přístrojové lišty, přístroje) • Rám zasazení nutno zajistit šroubem • Demontáž rámu BPZ-MSW provede pomocí plochého šroubováku, kterým odtlačí jazýček západky BPZ-SNAP.87 Montáž bočnice BPZ-MSW ochranného rámu BPZ-WB3S Postup montáže: 1
