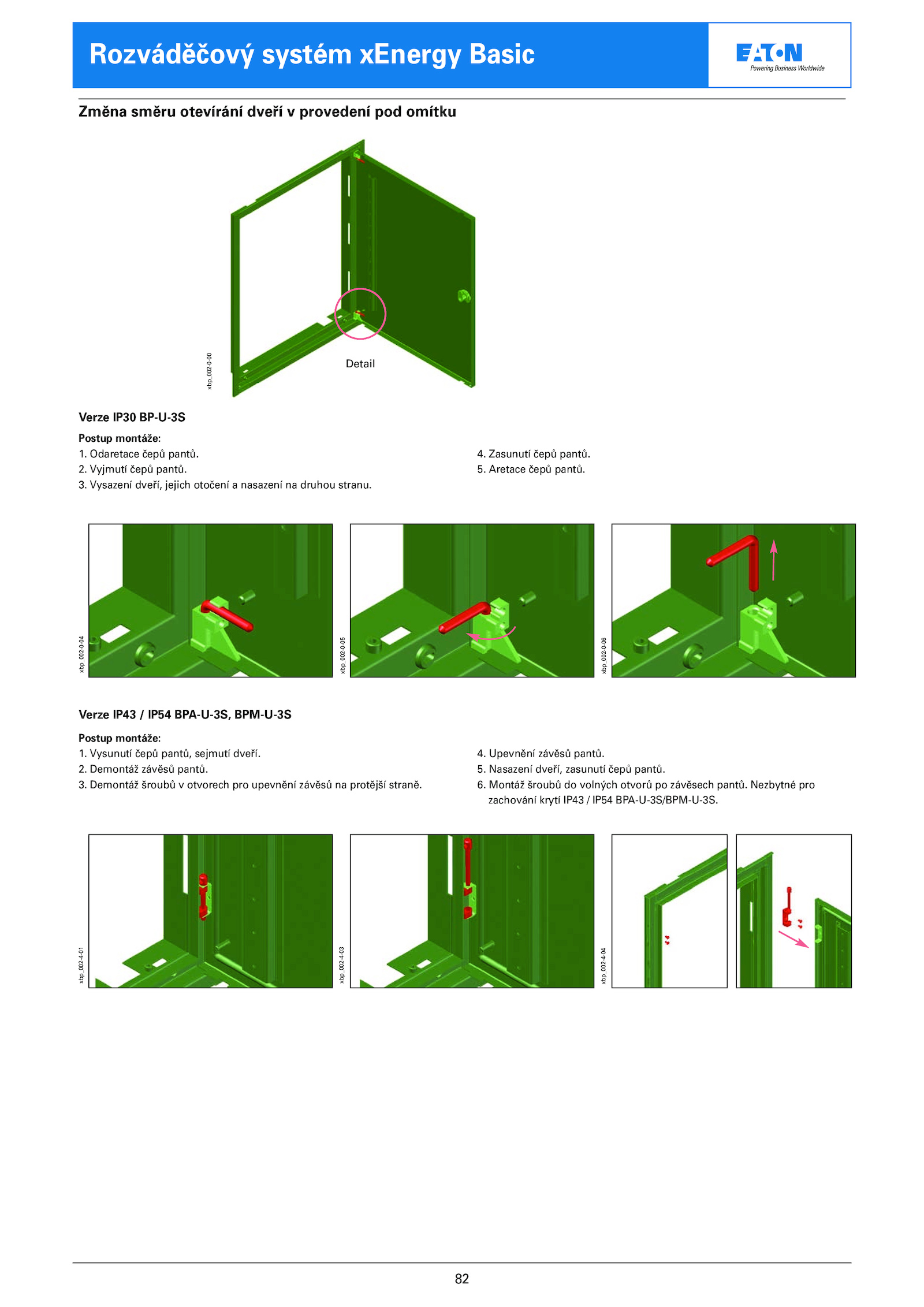

82 Změna směru otevírání dveří provedení pod omítku Postup montáže: 1. Upevnění závěsů pantů. Nasazení dveří, zasunutí čepů pantů. Nezbytné pro zachování krytí IP43 IP54 BPA-U-3S/BPM-U-3S. 2. Aretace čepů pantů. Verze IP43 IP54 BPA-U-3S, BPM-U-3S Rozváděčový systém xEnergy Basic xbp_002-0-00 xbp_002-0-04 xbp_002-0-05 xbp_002-0-06 xbp_002-4-01 xbp_002-4-03 xbp_002-4-04 . 3. Demontáž šroubů otvorech pro upevnění závěsů protější straně. Zasunutí čepů pantů. Demontáž závěsů pantů. Odaretace čepů pantů. Montáž šroubů volných otvorů závěsech pantů. 6. 4. Vyjmutí čepů pantů. Detail Verze IP30 BP-U-3S Postup montáže: 1. 2. 5. Vysazení dveří, jejich otočení nasazení druhou stranu. 3. 5. 4. Vysunutí čepů pantů, sejmutí dveří
