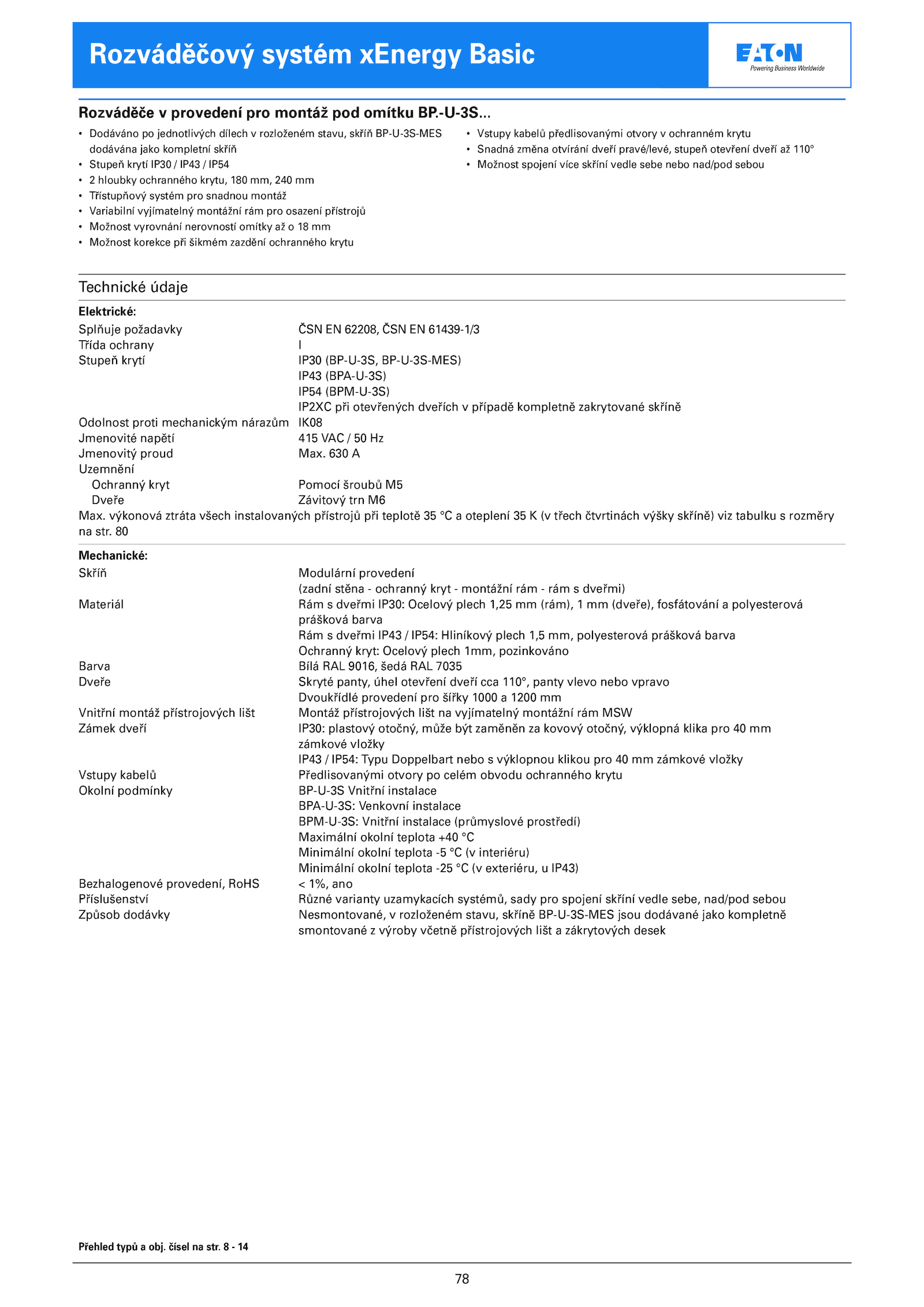

78 Přehled typů obj. výkonová ztráta všech instalovaných přístrojů při teplotě oteplení třech čtvrtinách výšky skříně) viz tabulku rozměry na str. 630 A Uzemnění Ochranný kryt Pomocí šroubů M5 Dveře Závitový trn M6 Max. 80 Mechanické: Skříň Modulární provedení (zadní stěna ochranný kryt montážní rám rám dveřmi) Materiál Rám dveřmi IP30: Ocelový plech 1,25 (rám), (dveře), fosfátování polyesterová prášková barva Rám dveřmi IP43 IP54: Hliníkový plech 1,5 mm, polyesterová prášková barva Ochranný kryt: Ocelový plech 1mm, pozinkováno Barva Bílá RAL 9016, šedá RAL 7035 Dveře Skryté panty, úhel otevření dveří cca 110°, panty vlevo nebo vpravo Dvoukřídlé provedení pro šířky 1000 1200 mm Vnitřní montáž přístrojových lišt Montáž přístrojových lišt vyjímatelný montážní rám MSW Zámek dveří IP30: plastový otočný, může být zaměněn kovový otočný, výklopná klika pro mm zámkové vložky IP43 IP54: Typu Doppelbart nebo výklopnou klikou pro zámkové vložky Vstupy kabelů Předlisovanými otvory celém obvodu ochranného krytu Okolní podmínky BP-U-3S Vnitřní instalace BPA-U-3S: Venkovní instalace BPM-U-3S: Vnitřní instalace (průmyslové prostředí) Maximální okolní teplota +40 °C Minimální okolní teplota interiéru) Minimální okolní teplota -25 exteriéru, IP43) Bezhalogenové provedení, RoHS 1%, ano Příslušenství Různé varianty uzamykacích systémů, sady pro spojení skříní vedle sebe, nad/pod sebou Způsob dodávky Nesmontované, rozloženém stavu, skříně BP-U-3S-MES jsou dodávané jako kompletně smontované výroby včetně přístrojových lišt zákrytových desek Rozváděčový systém xEnergy Basic . čísel str. 14 Rozváděče provedení pro montáž pod omítku BP. • Dodáváno jednotlivých dílech rozloženém stavu, skříň BP-U-3S-MES dodávána jako kompletní skříň • Stupeň krytí IP30 IP43 IP54 • hloubky ochranného krytu, 180 mm, 240 mm • Třístupňový systém pro snadnou montáž • Variabilní vyjímatelný montážní rám pro osazení přístrojů • Možnost vyrovnání nerovností omítky mm • Možnost korekce při šikmém zazdění ochranného krytu • Vstupy kabelů předlisovanými otvory ochranném krytu • Snadná změna otvírání dveří pravé/levé, stupeň otevření dveří 110° • Možnost spojení více skříní vedle sebe nebo nad/pod sebou Technické údaje Elektrické: Splňuje požadavky ČSN 62208, ČSN 61439-1/3 Třída ochrany I Stupeň krytí IP30 (BP-U-3S, BP-U-3S-MES) IP43 (BPA-U-3S) IP54 (BPM-U-3S) IP2XC při otevřených dveřích případě kompletně zakrytované skříně Odolnost proti mechanickým nárazům IK08 Jmenovité napětí 415 VAC Hz Jmenovitý proud Max..-U-3S.
