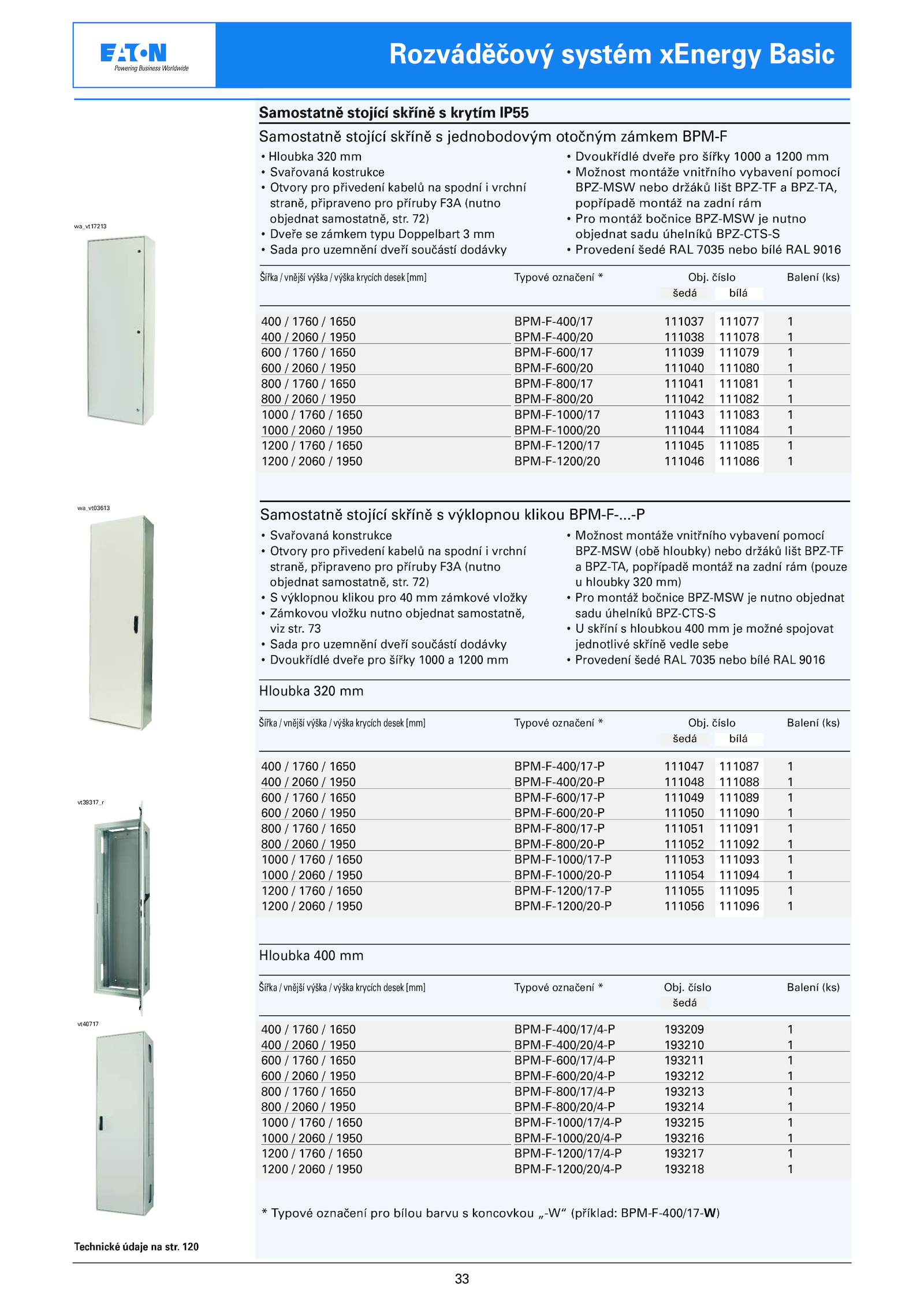

33 Technické údaje str. číslo Balení (ks) šedá bílá 400 1760 1650 400 2060 1950 600 1760 1650 600 2060 1950 800 1760 1650 800 2060 1950 1000 1760 1650 1000 2060 1950 1200 1760 1650 1200 2060 1950 • Hloubka 320 mm • Svařovaná kostrukce • Otvory pro přivedení kabelů spodní vrchní straně, připraveno pro příruby F3A (nutno objednat samostatně, str. číslo Balení (ks) šedá 400 1760 1650 400 2060 1950 600 1760 1650 600 2060 1950 800 1760 1650 800 2060 1950 1000 1760 1650 1000 2060 1950 1200 1760 1650 1200 2060 1950 BPM-F-400/17/4-P 193209 1 BPM-F-400/20/4-P 193210 1 BPM-F-600/17/4-P 193211 1 BPM-F-600/20/4-P 193212 1 BPM-F-800/17/4-P 193213 1 BPM-F-800/20/4-P 193214 1 BPM-F-1000/17/4-P 193215 1 BPM-F-1000/20/4-P 193216 1 BPM-F-1200/17/4-P 193217 1 BPM-F-1200/20/4-P 193218 1 * Typové označení pro bílou barvu koncovkou „-W“ (příklad: BPM-F-400/17-W) Rozváděčový systém xEnergy Basic wa_vt17213 wa_vt03613 vt39317_r vt40717 . číslo Balení (ks) šedá bílá 400 1760 1650 400 2060 1950 600 1760 1650 600 2060 1950 800 1760 1650 800 2060 1950 1000 1760 1650 1000 2060 1950 1200 1760 1650 1200 2060 1950 BPM-F-400/17 111037 111077 1 BPM-F-400/20 111038 111078 1 BPM-F-600/17 111039 111079 1 BPM-F-600/20 111040 111080 1 BPM-F-800/17 111041 111081 1 BPM-F-800/20 111042 111082 1 BPM-F-1000/17 111043 111083 1 BPM-F-1000/20 111044 111084 1 BPM-F-1200/17 111045 111085 1 BPM-F-1200/20 111046 111086 1 Samostatně stojící skříně výklopnou klikou BPM-F-. 72) • Dveře zámkem typu Doppelbart mm • Sada pro uzemnění dveří součástí dodávky • Dvoukřídlé dveře pro šířky 1000 1200 mm • Možnost montáže vnitřního vybavení pomocí BPZ-MSW nebo držáků lišt BPZ-TF BPZ-TA, popřípadě montáž zadní rám • Pro montáž bočnice BPZ-MSW nutno objednat sadu úhelníků BPZ-CTS-S • Provedení šedé RAL 7035 nebo bílé RAL 9016 • Svařovaná konstrukce • Otvory pro přivedení kabelů spodní vrchní straně, připraveno pro příruby F3A (nutno objednat samostatně, str. 72) • výklopnou klikou pro zámkové vložky • Zámkovou vložku nutno objednat samostatně, viz str..-P Hloubka 320 mm Šířka vnější výška výška krycích desek [mm] Typové označení Obj. 120 Samostatně stojící skříně krytím IP55 Samostatně stojící skříně jednobodovým otočným zámkem BPM-F Šířka vnější výška výška krycích desek [mm] Typové označení Obj. 73 • Sada pro uzemnění dveří součástí dodávky • Dvoukřídlé dveře pro šířky 1000 1200 mm • Možnost montáže vnitřního vybavení pomocí BPZ-MSW (obě hloubky) nebo držáků lišt BPZ-TF a BPZ-TA, popřípadě montáž zadní rám (pouze u hloubky 320 mm) • Pro montáž bočnice BPZ-MSW nutno objednat sadu úhelníků BPZ-CTS-S • skříní hloubkou 400 možné spojovat jednotlivé skříně vedle sebe • Provedení šedé RAL 7035 nebo bílé RAL 9016 BPM-F-400/17-P 111047 111087 1 BPM-F-400/20-P 111048 111088 1 BPM-F-600/17-P 111049 111089 1 BPM-F-600/20-P 111050 111090 1 BPM-F-800/17-P 111051 111091 1 BPM-F-800/20-P 111052 111092 1 BPM-F-1000/17-P 111053 111093 1 BPM-F-1000/20-P 111054 111094 1 BPM-F-1200/17-P 111055 111095 1 BPM-F-1200/20-P 111056 111096 1 Hloubka 400 mm Šířka vnější výška výška krycích desek [mm] Typové označení Obj.
