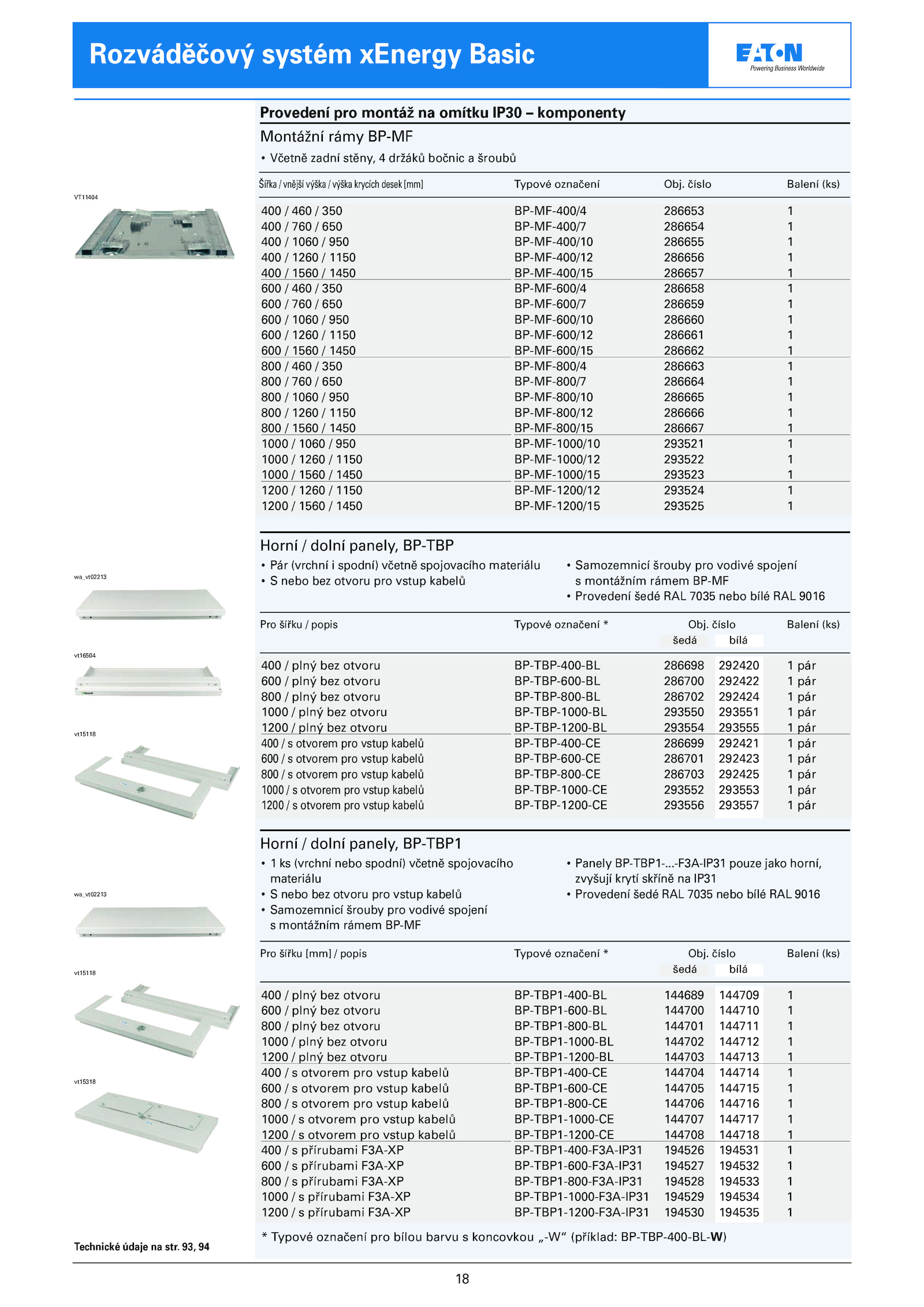

..Rozváděčový systém xEnergy Basic
* Typové označení pro bílou barvu koncovkou „-W“ (příklad: BP-TBP-400-BL-W)
18
Technické údaje str. 93, 94
Provedení pro montáž omítku IP30 komponenty
Montážní rámy BP-MF
Šířka vnější výška výška krycích desek [mm] Typové označení Obj. číslo Balení (ks)
400 460 350
400 760 650
400 1060 950
400 1260 1150
400 1560 1450
600 460 350
600 760 650
600 1060 950
600 1260 1150
600 1560 1450
800 460 350
800 760 650
800 1060 950
800 1260 1150
800 1560 1450
1000 1060 950
1000 1260 1150
1000 1560 1450
1200 1260 1150
1200 1560 1450
BP-MF-400/4 286653 1
BP-MF-400/7 286654 1
BP-MF-400/10 286655 1
BP-MF-400/12 286656 1
BP-MF-400/15 286657 1
BP-MF-600/4 286658 1
BP-MF-600/7 286659 1
BP-MF-600/10 286660 1
BP-MF-600/12 286661 1
BP-MF-600/15 286662 1
BP-MF-800/4 286663 1
BP-MF-800/7 286664 1
BP-MF-800/10 286665 1
BP-MF-800/12 286666 1
BP-MF-800/15 286667 1
BP-MF-1000/10 293521 1
BP-MF-1000/12 293522 1
BP-MF-1000/15 293523 1
BP-MF-1200/12 293524 1
BP-MF-1200/15 293525 1
Horní dolní panely, BP-TBP
Pro šířku popis Typové označení Obj. číslo Balení (ks)
šedá bílá
400 plný bez otvoru
600 plný bez otvoru
800 plný bez otvoru
1000 plný bez otvoru
1200 plný bez otvoru
400 otvorem pro vstup kabelů
600 otvorem pro vstup kabelů
800 otvorem pro vstup kabelů
1000 otvorem pro vstup kabelů
1200 otvorem pro vstup kabelů
BP-TBP-400-BL 286698 292420 pár
BP-TBP-600-BL 286700 292422 pár
BP-TBP-800-BL 286702 292424 pár
BP-TBP-1000-BL 293550 293551 pár
BP-TBP-1200-BL 293554 293555 pár
BP-TBP-400-CE 286699 292421 pár
BP-TBP-600-CE 286701 292423 pár
BP-TBP-800-CE 286703 292425 pár
BP-TBP-1000-CE 293552 293553 pár
BP-TBP-1200-CE 293556 293557 pár
• Včetně zadní stěny, držáků bočnic šroubů
• Pár (vrchní spodní) včetně spojovacího materiálu
• nebo bez otvoru pro vstup kabelů
• Samozemnicí šrouby pro vodivé spojení
s montážním rámem BP-MF
• Provedení šedé RAL 7035 nebo bílé RAL 9016
Horní dolní panely, BP-TBP1
Pro šířku [mm] popis Typové označení Obj.-F3A-IP31 pouze jako horní,
zvyšují krytí skříně IP31
• Provedení šedé RAL 7035 nebo bílé RAL 9016
VT11404
wa_vt02213
vt16504
vt15118
wa_vt02213
vt15118
vt15318
. číslo Balení (ks)
šedá bílá
400 plný bez otvoru
600 plný bez otvoru
800 plný bez otvoru
1000 plný bez otvoru
1200 plný bez otvoru
400 otvorem pro vstup kabelů
600 otvorem pro vstup kabelů
800 otvorem pro vstup kabelů
1000 otvorem pro vstup kabelů
1200 otvorem pro vstup kabelů
400 přírubami F3A-XP
600 přírubami F3A-XP
800 přírubami F3A-XP
1000 přírubami F3A-XP
1200 přírubami F3A-XP
BP-TBP1-400-BL 144689 144709 1
BP-TBP1-600-BL 144700 144710 1
BP-TBP1-800-BL 144701 144711 1
BP-TBP1-1000-BL 144702 144712 1
BP-TBP1-1200-BL 144703 144713 1
BP-TBP1-400-CE 144704 144714 1
BP-TBP1-600-CE 144705 144715 1
BP-TBP1-800-CE 144706 144716 1
BP-TBP1-1000-CE 144707 144717 1
BP-TBP1-1200-CE 144708 144718 1
BP-TBP1-400-F3A-IP31 194526 194531 1
BP-TBP1-600-F3A-IP31 194527 194532 1
BP-TBP1-800-F3A-IP31 194528 194533 1
BP-TBP1-1000-F3A-IP31 194529 194534 1
BP-TBP1-1200-F3A-IP31 194530 194535 1
• (vrchní nebo spodní) včetně spojovacího
materiálu
• nebo bez otvoru pro vstup kabelů
• Samozemnicí šrouby pro vodivé spojení
s montážním rámem BP-MF
• Panely BP-TBP1-
