Poznámky redaktora
• Úhelníky dají využít jako lišty pro upevnění vedení kabelů
• Materiál: ocelový plech mm, pozinkováno
• Dodávka obsahuje: úhelníky, upevňovací materiál

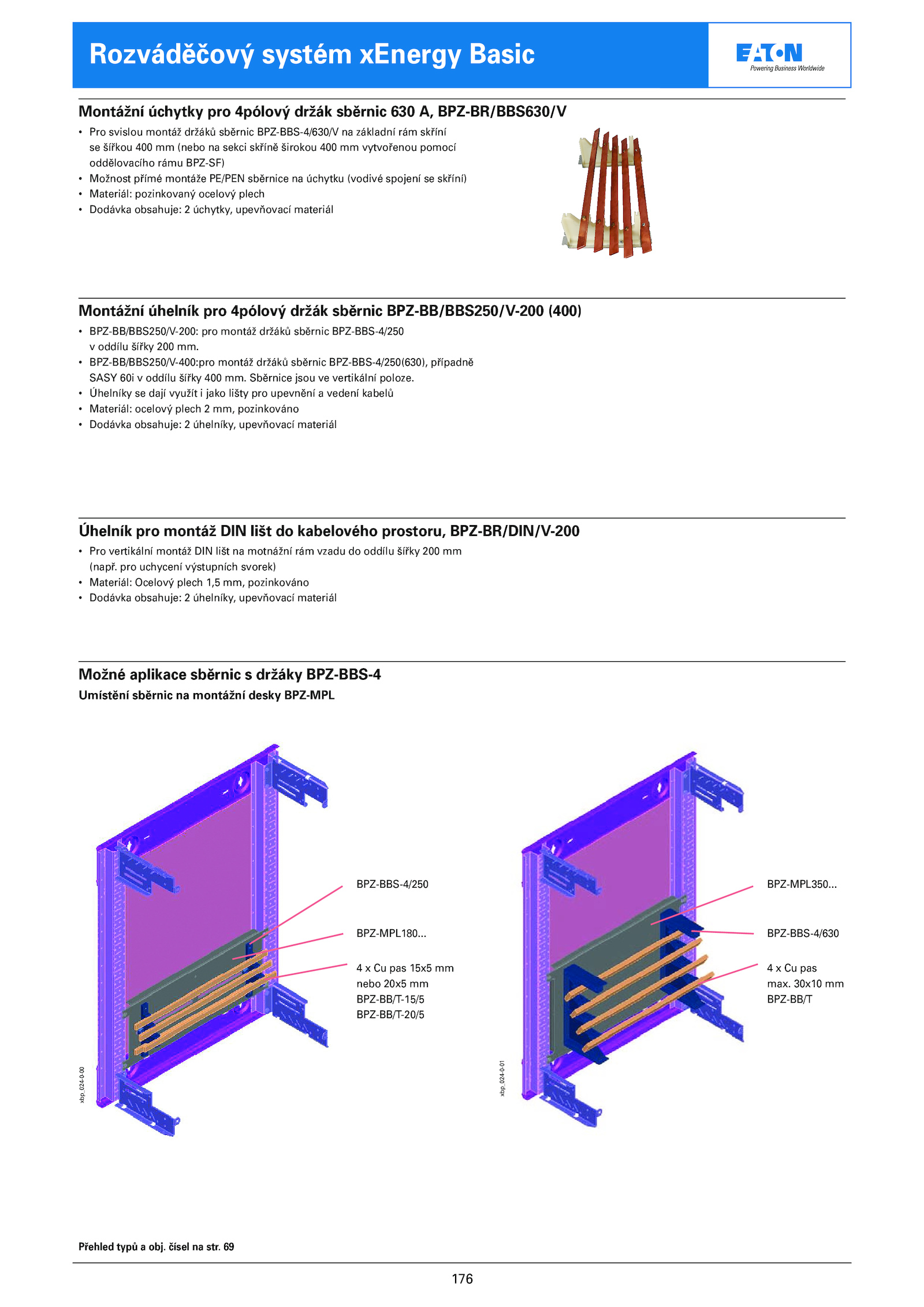

Úhelník pro montáž DIN lišt kabelového prostoru, BPZ-BR/DIN/V-200
• Pro vertikální montáž DIN lišt motnážní rám vzadu oddílu šířky 200 mm
(např. pro uchycení výstupních svorek)
• Materiál: Ocelový plech 1,5 mm, pozinkováno
• Dodávka obsahuje: úhelníky, upevňovací materiál
Možné aplikace sběrnic držáky BPZ-BBS-4
Umístění sběrnic montážní desky BPZ-MPL
4 pas 15x5 mm
nebo 20x5 mm
BPZ-BB/T-15/5
BPZ-BB/T-20/5
BPZ-MPL180. 30x10 mm
BPZ-BB/T
BPZ-BBS-4/630
BPZ-MPL350.. 69
Montážní úchytky pro 4pólový držák sběrnic 630 BPZ-BR/BBS630/V
• Pro svislou montáž držáků sběrnic BPZ-BBS-4/630/V základní rám skříní
se šířkou 400 (nebo sekci skříně širokou 400 vytvořenou pomocí
oddělovacího rámu BPZ-SF)
• Možnost přímé montáže PE/PEN sběrnice úchytku (vodivé spojení skříní)
• Materiál: pozinkovaný ocelový plech
• Dodávka obsahuje: úchytky, upevňovací materiál
Montážní úhelník pro 4pólový držák sběrnic BPZ-BB/BBS250/V-200 (400)
• BPZ-BB/BBS250/V-200: pro montáž držáků sběrnic BPZ-BBS-4/250
v oddílu šířky 200 mm. čísel str.. Sběrnice jsou vertikální poloze.
BPZ-BBS-4/250
4 pas
max...
xbp_024-0-00
xbp_024-0-01
.Rozváděčový systém xEnergy Basic
176
Přehled typů obj.
• BPZ-BB/BBS250/V-400:pro montáž držáků sběrnic BPZ-BBS-4/250(630), případně
SASY 60i oddílu šířky 400 mm
