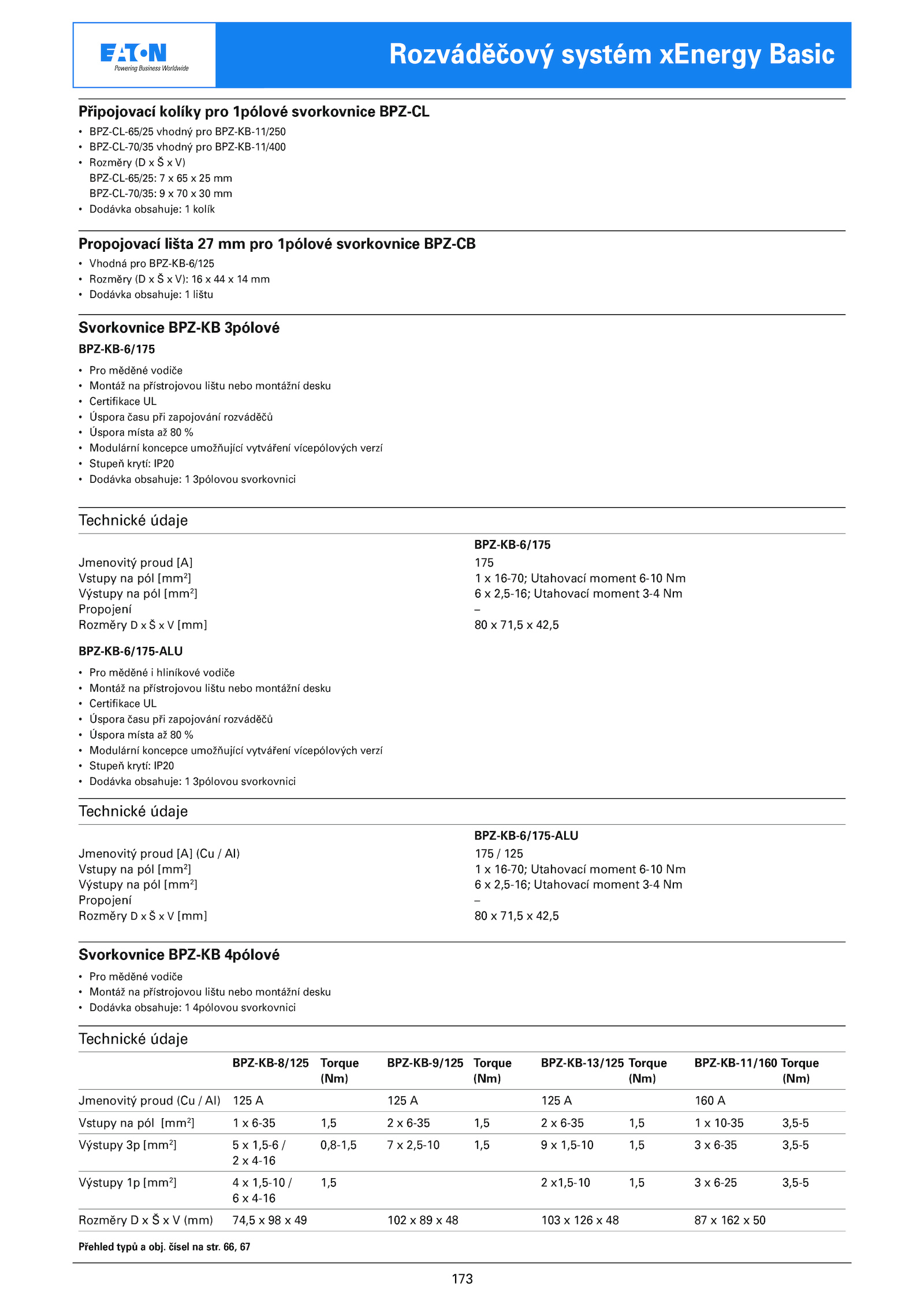

Připojovací kolíky pro 1pólové svorkovnice BPZ-CL
• BPZ-CL-65/25 vhodný pro BPZ-KB-11/250
• BPZ-CL-70/35 vhodný pro BPZ-KB-11/400
• Rozměry V)
BPZ-CL-65/25: mm
BPZ-CL-70/35: mm
• Dodávka obsahuje: kolík
Propojovací lišta pro 1pólové svorkovnice BPZ-CB
• Vhodná pro BPZ-KB-6/125
• Rozměry V): mm
• Dodávka obsahuje: lištu
Svorkovnice BPZ-KB 3pólové
• Pro měděné vodiče
• Montáž přístrojovou lištu nebo montážní desku
• Certifikace UL
• Úspora času při zapojování rozváděčů
• Úspora místa %
• Modulární koncepce umožňující vytváření vícepólových verzí
• Stupeň krytí: IP20
• Dodávka obsahuje: 3pólovou svorkovnici
BPZ-KB-6/175
Jmenovitý proud [A] 175
Vstupy pól [mm2
] 16-70; Utahovací moment 6-10 Nm
Výstupy pól [mm2
] 2,5-16; Utahovací moment 3-4 Nm
Propojení –
Rozměry [mm] 71,5 42,5
Technické údaje
BPZ-KB-6/175
• Pro měděné hliníkové vodiče
• Montáž přístrojovou lištu nebo montážní desku
• Certifikace UL
• Úspora času při zapojování rozváděčů
• Úspora místa %
• Modulární koncepce umožňující vytváření vícepólových verzí
• Stupeň krytí: IP20
• Dodávka obsahuje: 3pólovou svorkovnici
BPZ-KB-6/175-ALU
Jmenovitý proud [A] (Cu Al) 175 125
Vstupy pól [mm2
] 16-70; Utahovací moment 6-10 Nm
Výstupy pól [mm2
] 2,5-16; Utahovací moment 3-4 Nm
Propojení –
Rozměry [mm] 71,5 42,5
Technické údaje
BPZ-KB-6/175-ALU
Svorkovnice BPZ-KB 4pólové
• Pro měděné vodiče
• Montáž přístrojovou lištu nebo montážní desku
• Dodávka obsahuje: 4pólovou svorkovnici
BPZ-KB-8/125 Torque BPZ-KB-9/125 Torque BPZ-KB-13/125 Torque BPZ-KB-11/160 Torque
(Nm) (Nm) (Nm) (Nm)
Jmenovitý proud (Cu Al) 125 125 125 160 A
Vstupy pól [mm2
] 6-35 1,5 6-35 1,5 6-35 1,5 10-35 3,5-5
Výstupy [mm2
] 1,5-6 0,8-1,5 2,5-10 1,5 1,5-10 1,5 6-35 3,5-5
2 4-16
Výstupy [mm2
] 1,5-10 1,5 x1,5-10 1,5 6-25 3,5-5
6 4-16
Rozměry (mm) 74,5 102 103 126 162 50
Technické údaje
Přehled typů obj. 66, 67
