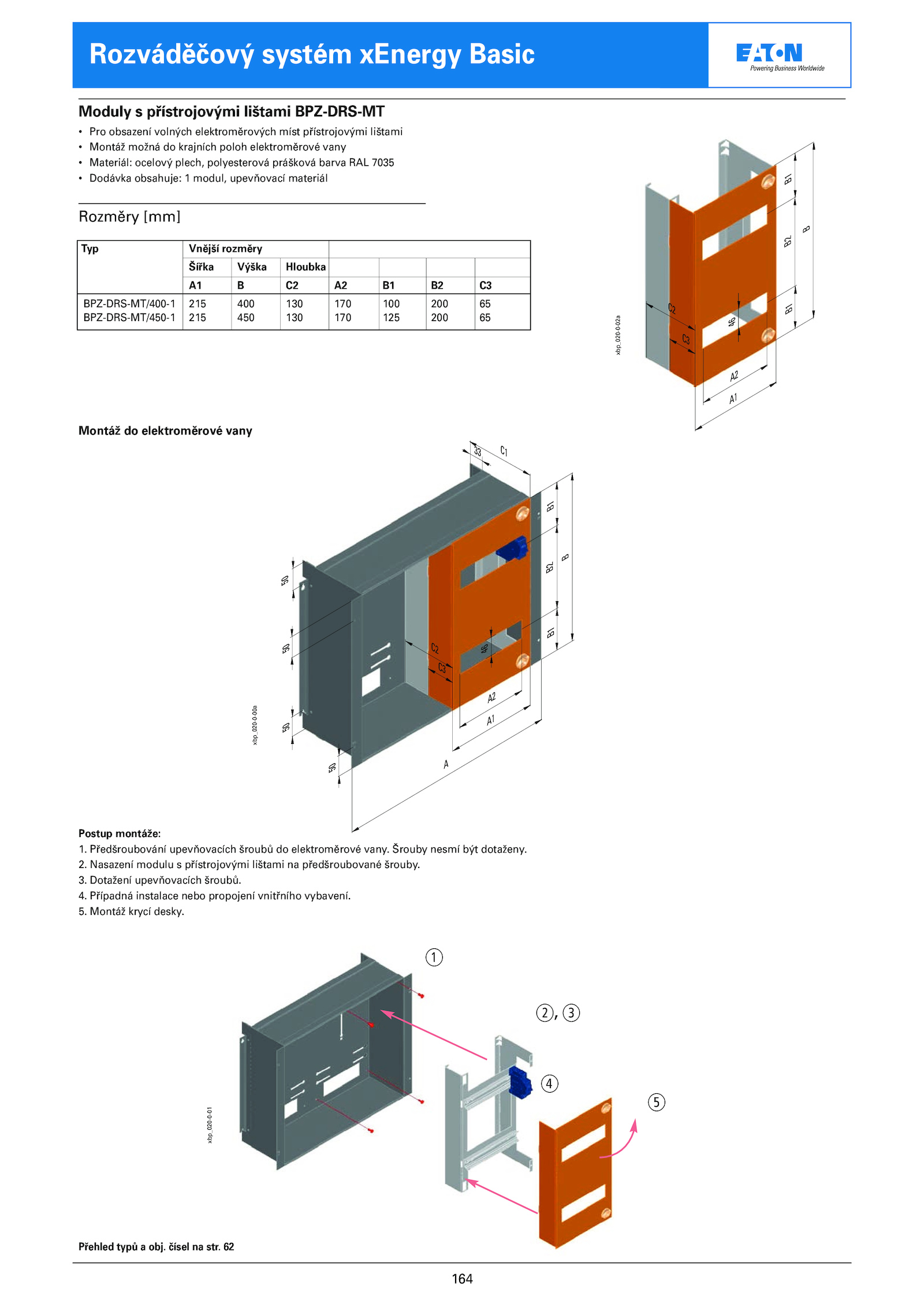

62 xbp_020-0-00a xbp_020-0-01 xbp_020-0-02a . Nasazení modulu přístrojovými lištami předšroubované šrouby. Moduly přístrojovými lištami BPZ-DRS-MT • Pro obsazení volných elektroměrových míst přístrojovými lištami • Montáž možná krajních poloh elektroměrové vany • Materiál: ocelový plech, polyesterová prášková barva RAL 7035 • Dodávka obsahuje: modul, upevňovací materiál Montáž elektroměrové vany a b, c d e C2 B1 46 A2 50 Typ Vnější rozměry Šířka Výška Hloubka A1 C3 BPZ-DRS-MT/400-1 215 400 130 170 100 200 65 BPZ-DRS-MT/450-1 215 450 130 170 125 200 65 Rozměry [mm] C3 A1 B1 B2 B A2 A1 A 50 50 50 C1 33 B1 B1 B2 B 46 C2 C3 Přehled typů obj. 4. Dotažení upevňovacích šroubů. 5. Předšroubování upevňovacích šroubů elektroměrové vany. Montáž krycí desky. Případná instalace nebo propojení vnitřního vybavení. Šrouby nesmí být dotaženy.Rozváděčový systém xEnergy Basic 164 Postup montáže: 1. 3. čísel str. 2

---

---
