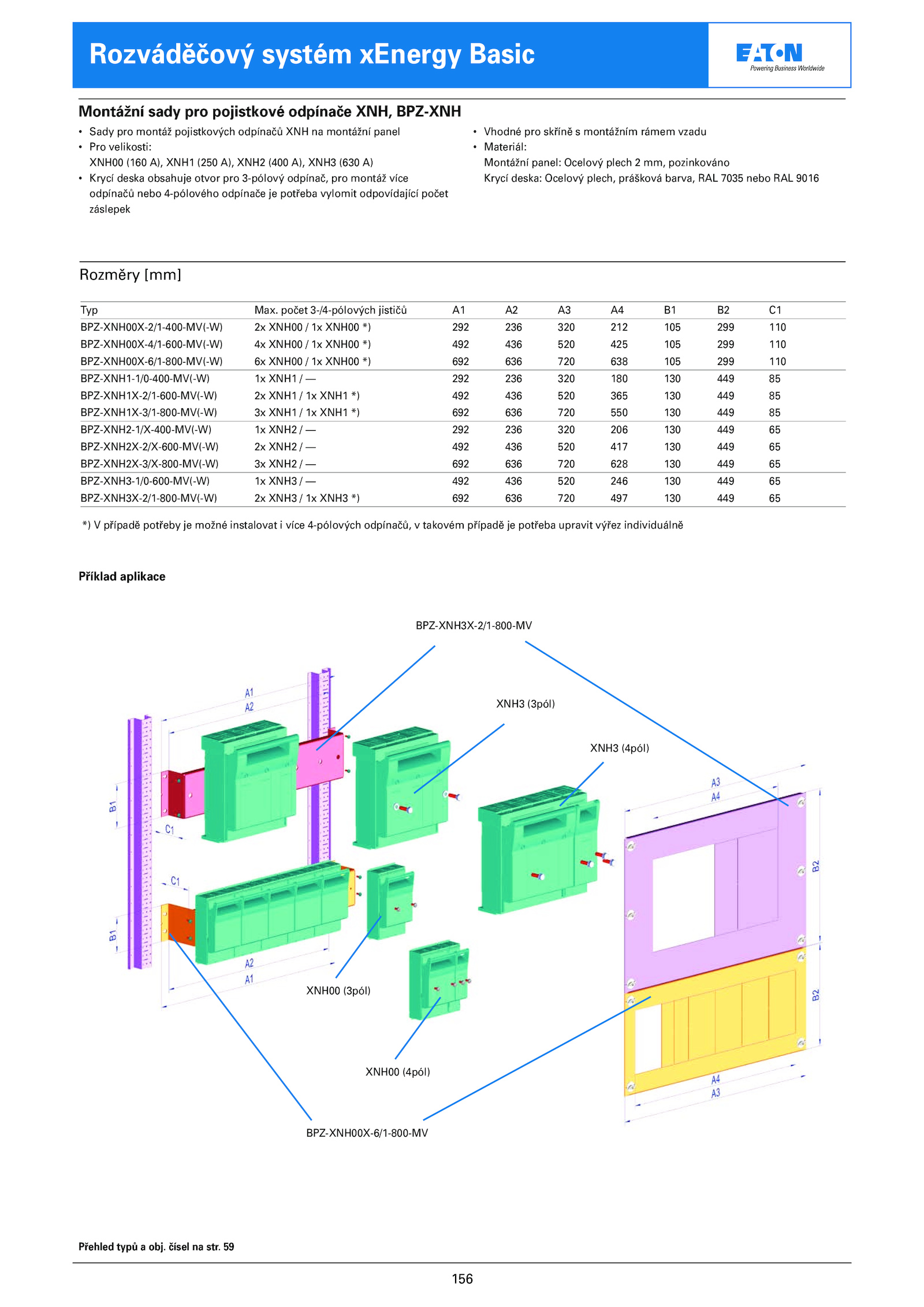

Montážní sady pro pojistkové odpínače XNH, BPZ-XNH
• Sady pro montáž pojistkových odpínačů XNH montážní panel
• Pro velikosti:
XNH00 (160 A), XNH1 (250 A), XNH2 (400 A), XNH3 (630 A)
• Krycí deska obsahuje otvor pro 3-pólový odpínač, pro montáž více
odpínačů nebo 4-pólového odpínače potřeba vylomit odpovídající počet
záslepek
• Vhodné pro skříně montážním rámem vzadu
• Materiál:
Montážní panel: Ocelový plech mm, pozinkováno
Krycí deska: Ocelový plech, prášková barva, RAL 7035 nebo RAL 9016
Rozměry [mm]
Typ Max. počet 3-/4-pólových jističů C1
BPZ-XNH00X-2/1-400-MV(-W) XNH00 XNH00 292 236 320 212 105 299 110
BPZ-XNH00X-4/1-600-MV(-W) XNH00 XNH00 492 436 520 425 105 299 110
BPZ-XNH00X-6/1-800-MV(-W) XNH00 XNH00 692 636 720 638 105 299 110
BPZ-XNH1-1/0-400-MV(-W) XNH1 292 236 320 180 130 449 85
BPZ-XNH1X-2/1-600-MV(-W) XNH1 XNH1 492 436 520 365 130 449 85
BPZ-XNH1X-3/1-800-MV(-W) XNH1 XNH1 692 636 720 550 130 449 85
BPZ-XNH2-1/X-400-MV(-W) XNH2 292 236 320 206 130 449 65
BPZ-XNH2X-2/X-600-MV(-W) XNH2 492 436 520 417 130 449 65
BPZ-XNH2X-3/X-800-MV(-W) XNH2 692 636 720 628 130 449 65
BPZ-XNH3-1/0-600-MV(-W) XNH3 492 436 520 246 130 449 65
BPZ-XNH3X-2/1-800-MV(-W) XNH3 XNH3 692 636 720 497 130 449 65
*) případě potřeby možné instalovat více 4-pólových odpínačů, takovém případě potřeba upravit výřez individuálně
Příklad aplikace
BPZ-XNH3X-2/1-800-MV
XNH3 (3pól)
BPZ-XNH00X-6/1-800-MV
XNH00 (3pól)
XNH3 (4pól)
XNH00 (4pól)
Rozváděčový systém xEnergy Basic
Přehled typů obj. čísel str. 59
