Rozvaděčový systém xEnergy Basic

| Kategorie: Katalog  | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 131 z 192







Poznámky redaktora

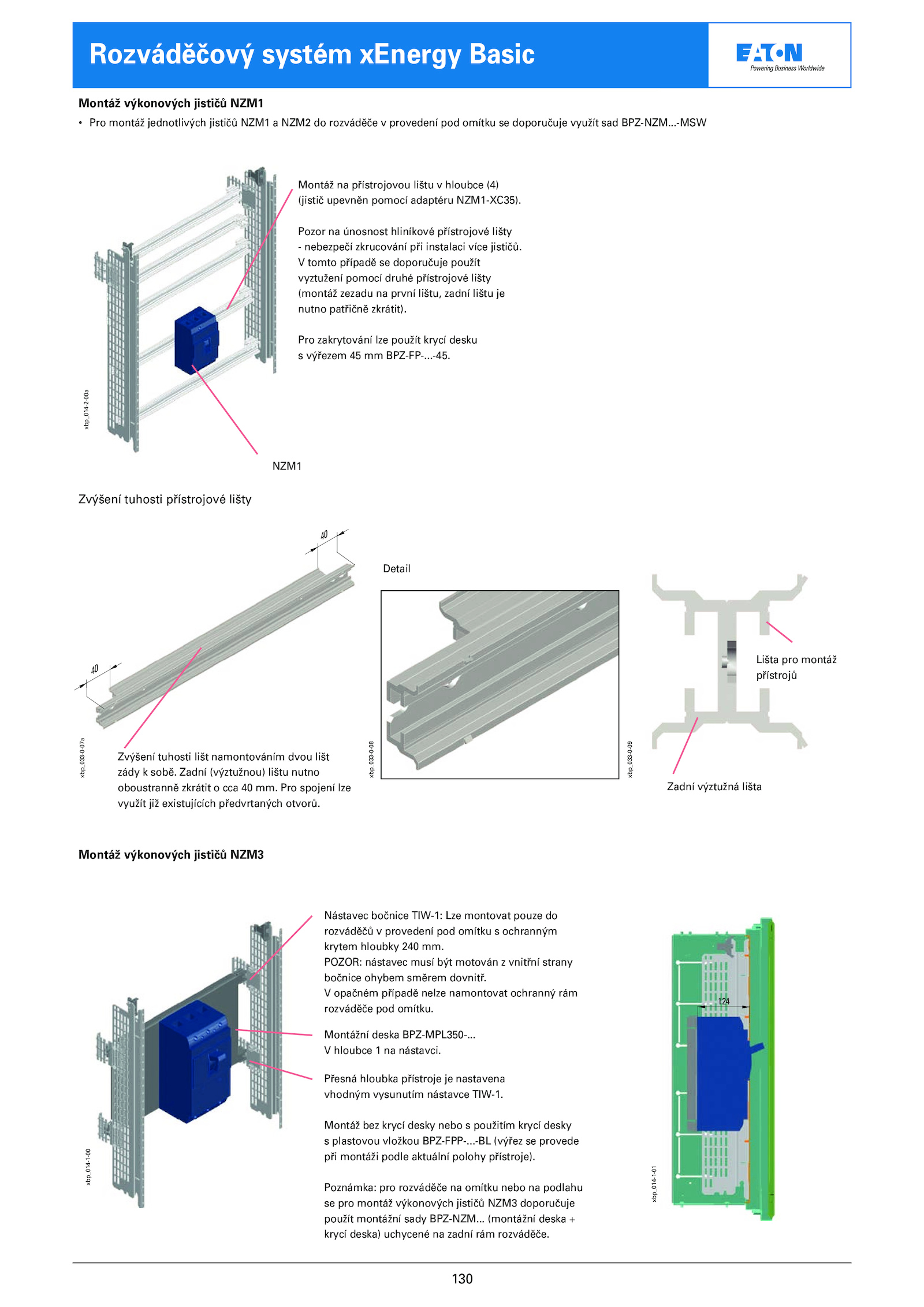

-BL (výřez provede při montáži podle aktuální polohy přístroje). Montáž výkonových jističů NZM1 Montáž přístrojovou lištu hloubce (4) (jistič upevněn pomocí adaptéru NZM1-XC35).. Poznámka: pro rozváděče omítku nebo podlahu se pro montáž výkonových jističů NZM3 doporučuje použít montážní sady BPZ-NZM... 124 Rozváděčový systém xEnergy Basic xbp_033-0-07a xbp_033-0-08 xbp_033-0-09 xbp_014-2-00a xbp_014-1-00 xbp_014-1-01 ... Pozor únosnost hliníkové přístrojové lišty - nebezpečí zkrucování při instalaci více jističů. Montáž bez krycí desky nebo použitím krycí desky s plastovou vložkou BPZ-FPP-.-MSW Detail Montáž výkonových jističů NZM3 Nástavec bočnice TIW-1: Lze montovat pouze do rozváděčů provedení pod omítku ochranným krytem hloubky 240 mm. (montážní deska + krycí deska) uchycené zadní rám rozváděče... Pro spojení lze využít již existujících předvrtaných otvorů. V hloubce nástavci. Montážní deska BPZ-MPL350-. POZOR: nástavec musí být motován vnitřní strany bočnice ohybem směrem dovnitř. Zadní (výztužnou) lištu nutno oboustranně zkrátit cca mm. V tomto případě doporučuje použít vyztužení pomocí druhé přístrojové lišty (montáž zezadu první lištu, zadní lištu je nutno patřičně zkrátit). V opačném případě nelze namontovat ochranný rám rozváděče pod omítku... Pro zakrytování lze použít krycí desku s výřezem BPZ-FP-.130 Zvýšení tuhosti lišt namontováním dvou lišt zády sobě. Přesná hloubka přístroje nastavena vhodným vysunutím nástavce TIW-1.. NZM1 Zvýšení tuhosti přístrojové lišty Zadní výztužná lišta Lišta pro montáž přístrojů 40 40 • Pro montáž jednotlivých jističů NZM1 NZM2 rozváděče provedení pod omítku doporučuje využít sad BPZ-NZM.-45
