Rozvaděčový systém xEnergy Basic

| Kategorie: Katalog  | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 121 z 192







Poznámky redaktora

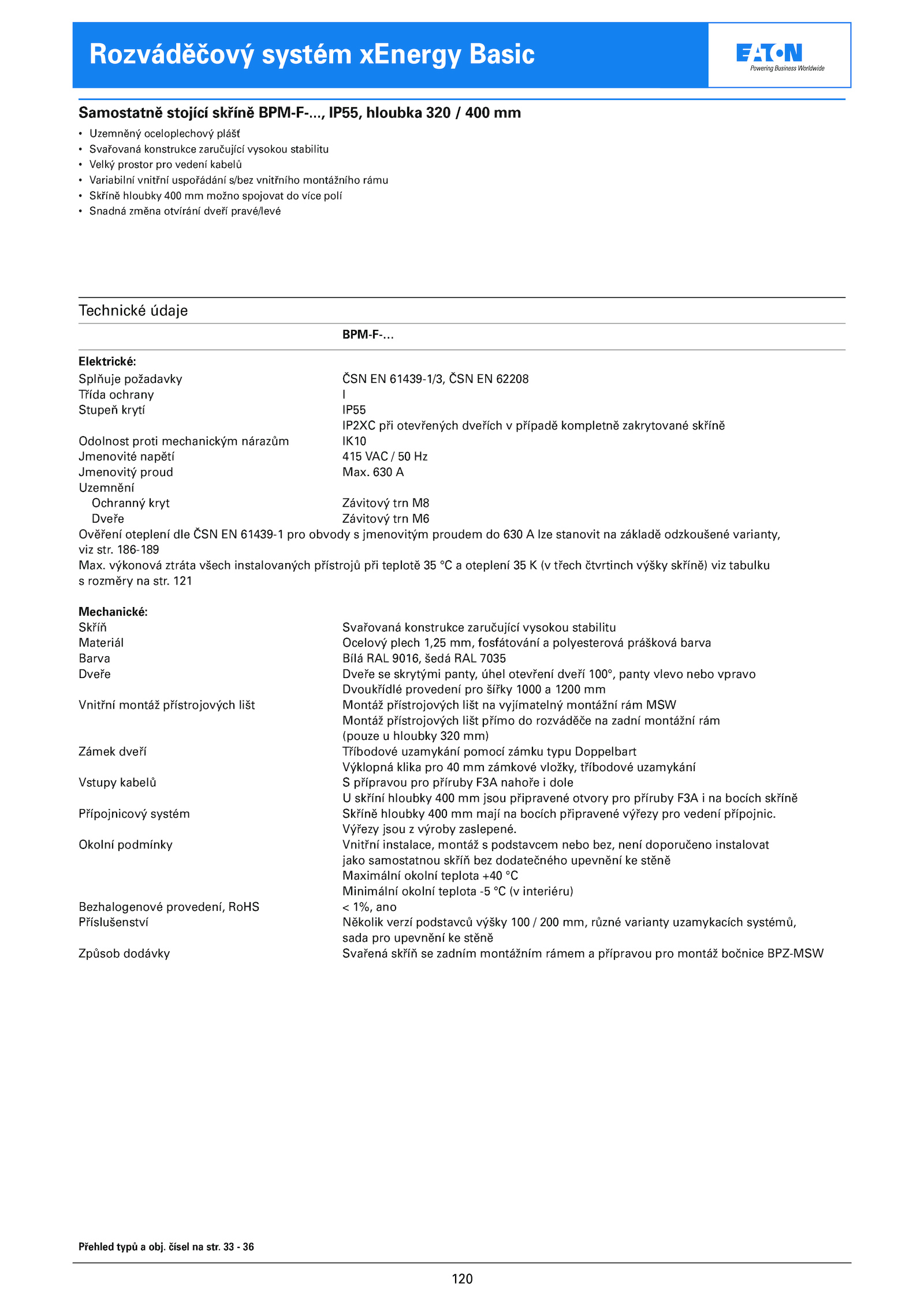

186-189 Max.. 121 Mechanické: Skříň Svařovaná konstrukce zaručující vysokou stabilitu Materiál Ocelový plech 1,25 mm, fosfátování polyesterová prášková barva Barva Bílá RAL 9016, šedá RAL 7035 Dveře Dveře skrytými panty, úhel otevření dveří 100°, panty vlevo nebo vpravo Dvoukřídlé provedení pro šířky 1000 1200 mm Vnitřní montáž přístrojových lišt Montáž přístrojových lišt vyjímatelný montážní rám MSW Montáž přístrojových lišt přímo rozváděče zadní montážní rám (pouze hloubky 320 mm) Zámek dveří Tříbodové uzamykání pomocí zámku typu Doppelbart Výklopná klika pro zámkové vložky, tříbodové uzamykání Vstupy kabelů přípravou pro příruby F3A nahoře dole U skříní hloubky 400 jsou připravené otvory pro příruby F3A bocích skříně Přípojnicový systém Skříně hloubky 400 mají bocích připravené výřezy pro vedení přípojnic.. Okolní podmínky Vnitřní instalace, montáž podstavcem nebo bez, není doporučeno instalovat jako samostatnou skříň bez dodatečného upevnění stěně Maximální okolní teplota +40 °C Minimální okolní teplota interiéru) Bezhalogenové provedení, RoHS 1%, ano Příslušenství Několik verzí podstavců výšky 100 200 mm, různé varianty uzamykacích systémů, sada pro upevnění stěně Způsob dodávky Svařená skříň zadním montážním rámem přípravou pro montáž bočnice BPZ-MSW Rozváděčový systém xEnergy Basic Přehled typů obj. 630 A Uzemnění Ochranný kryt Závitový trn M8 Dveře Závitový trn M6 Ověření oteplení dle ČSN 61439-1 pro obvody jmenovitým proudem 630 lze stanovit základě odzkoušené varianty, viz str.120 Samostatně stojící skříně BPM-F-. Výřezy jsou výroby zaslepené. 36 . výkonová ztráta všech instalovaných přístrojů při teplotě oteplení třech čtvrtinch výšky skříně) viz tabulku s rozměry str. čísel str., IP55, hloubka 320 400 mm • Uzemněný oceloplechový plášť • Svařovaná konstrukce zaručující vysokou stabilitu • Velký prostor pro vedení kabelů • Variabilní vnitřní uspořádání s/bez vnitřního montážního rámu • Skříně hloubky 400 možno spojovat více polí • Snadná změna otvírání dveří pravé/levé Technické údaje BPM-F-… Elektrické: Splňuje požadavky ČSN 61439-1/3, ČSN 62208 Třída ochrany I Stupeň krytí IP55 IP2XC při otevřených dveřích případě kompletně zakrytované skříně Odolnost proti mechanickým nárazům IK10 Jmenovité napětí 415 VAC Hz Jmenovitý proud Max
