Poznámky redaktora
sklo tloušťky (dle ČSN 12150-1, DIN 1249)
• Dodávka obsahuje: dveře, sadu pro uzemnění
• Postup montáže nebo změny směru otevírání dveří shodný rozváděči
v provedení pro montáž omítku
Postup otočení kliky tříbodového rozvorového zámku při změně směru otevírání dveří
1. Demontáž rozvorových táhel vyvléknutí upevňovacích ok
a
a
b
b
A
B
A
B
Detail
30
8
167°
8
90
110-120
Stříška pro zvýšení stupně krytí IP31, BPZ-CNP
• Zvyšuje stupeň krytí IP31 IP30 samostatně stojících skříní
hloubky 300 mm
• Možné použít jak nových, tak stávajících instalací
• Materiál: ocelový plech 1,25 mm, prášková barva RAL 7035 nebo RAL 9016
• Dodávka obsahuje: stříšku, odpovídající počet přírub F3A-XP,
upevňovací materiál
Rozměry [mm]
Typ Celková šířka Počet přírub F3A
A1
BPZ-CNP-400-IP31 405 1
BPZ-CNP-600-IP31 605 2
BPZ-CNP-800-IP31 805 3
BPZ-CNP-1000-IP31 1005 4
BPZ-CNP-1200-IP31 1205 5

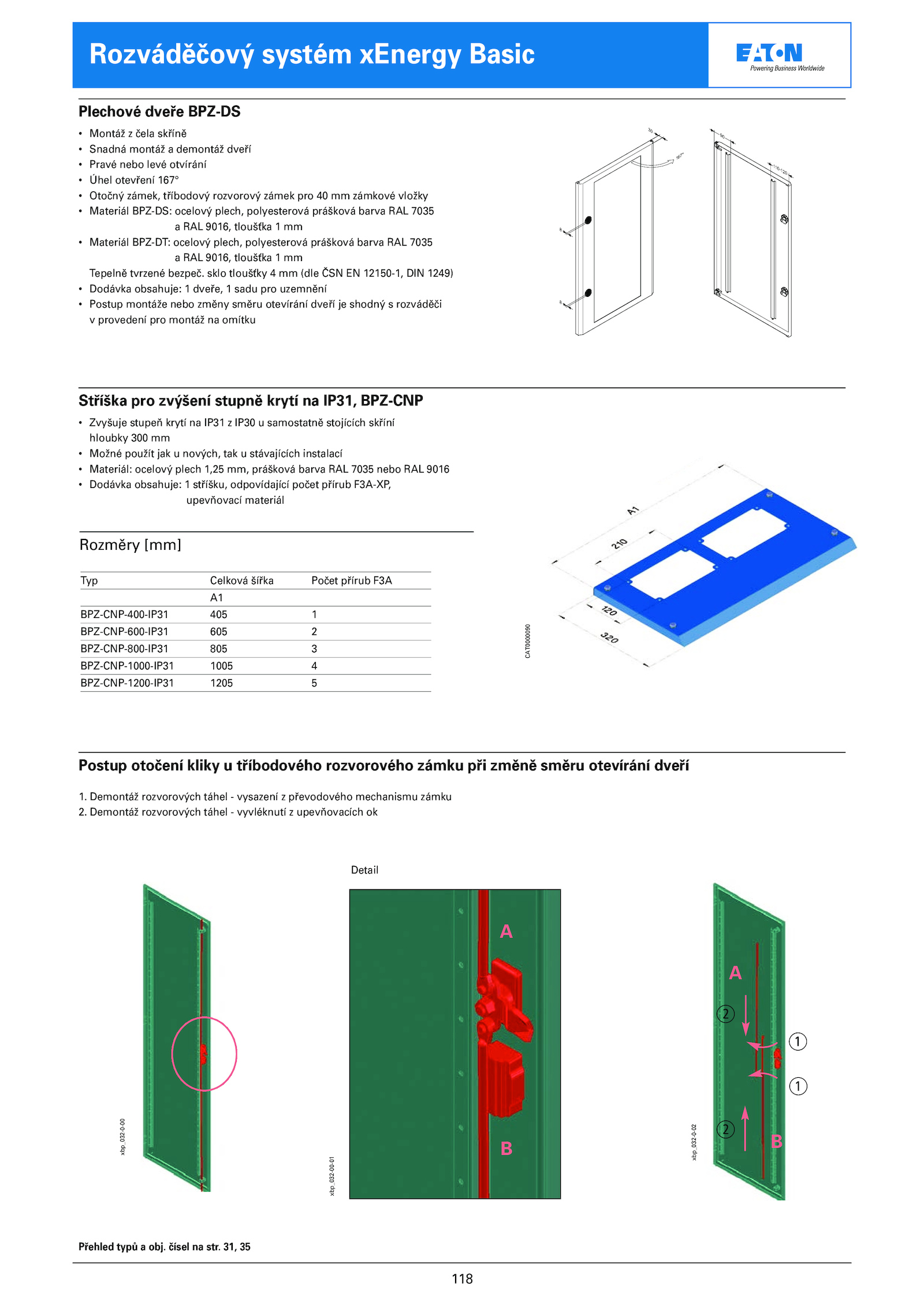

Rozváděčový systém xEnergy Basic
xbp_032-0-00
xbp_032-00-01
xbp_032-0-02
CAT0000090
. Demontáž rozvorových táhel vysazení převodového mechanismu zámku
2. čísel str.118
Přehled typů obj. 31, 35
Plechové dveře BPZ-DS
• Montáž čela skříně
• Snadná montáž demontáž dveří
• Pravé nebo levé otvírání
• Úhel otevření 167°
• Otočný zámek, tříbodový rozvorový zámek pro zámkové vložky
• Materiál BPZ-DS: ocelový plech, polyesterová prášková barva RAL 7035
a RAL 9016, tloušťka mm
• Materiál BPZ-DT: ocelový plech, polyesterová prášková barva RAL 7035
a RAL 9016, tloušťka mm
Tepelně tvrzené bezpeč
