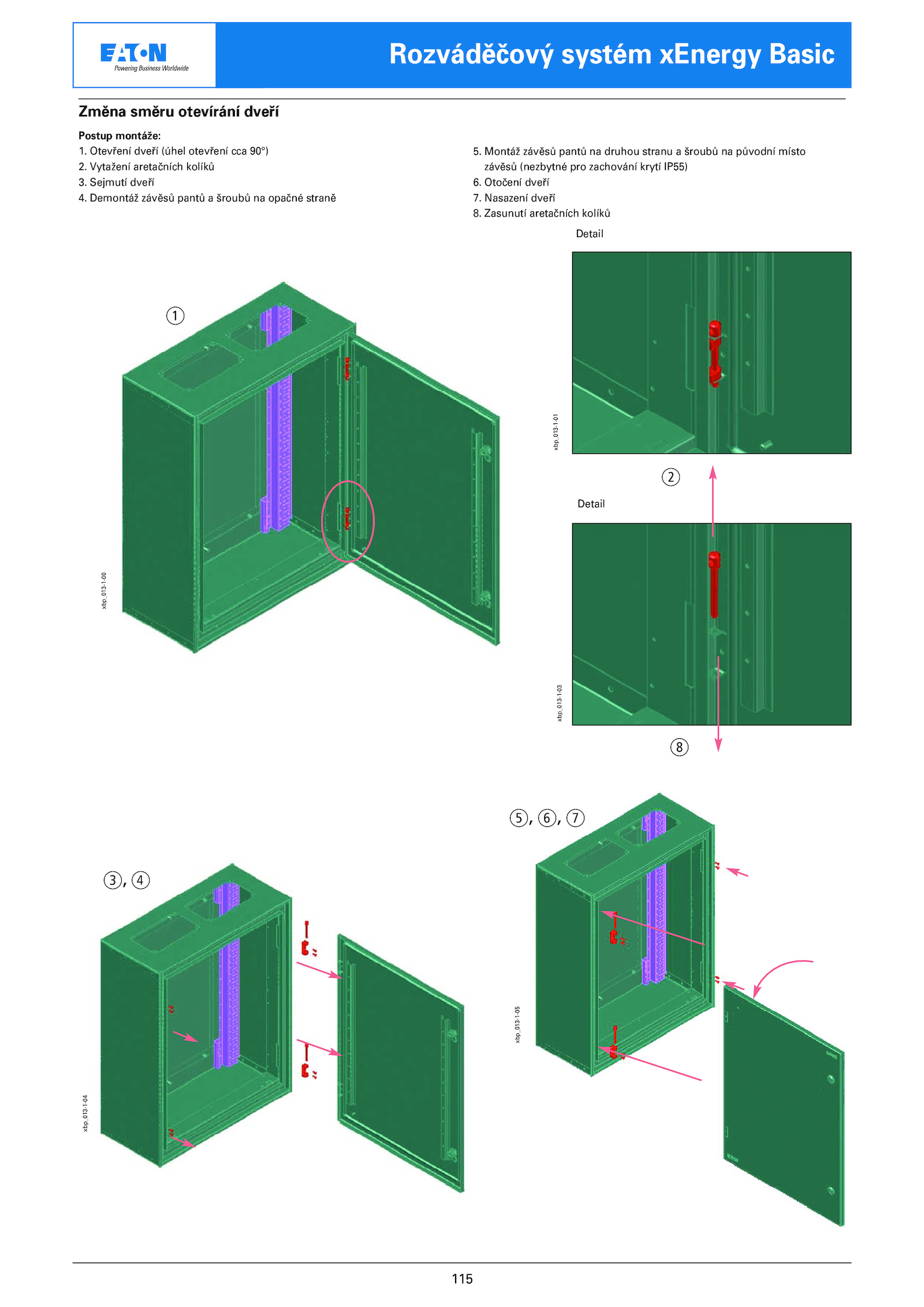

115 c, d e, g h Změna směru otevírání dveří Postup montáže: 1. Otočení dveří 7. Zasunutí aretačních kolíků a b Detail Detail Rozváděčový systém xEnergy Basic xbp_013-1-00 xbp_013-1-01 xbp_013-1-03 xbp_013-1-04 xbp_013-1-05 . Nasazení dveří 8. Vytažení aretačních kolíků 3. Sejmutí dveří 4. Demontáž závěsů pantů šroubů opačné straně 5. Otevření dveří (úhel otevření cca 90°) 2. Montáž závěsů pantů druhou stranu šroubů původní místo závěsů (nezbytné pro zachování krytí IP55) 6
