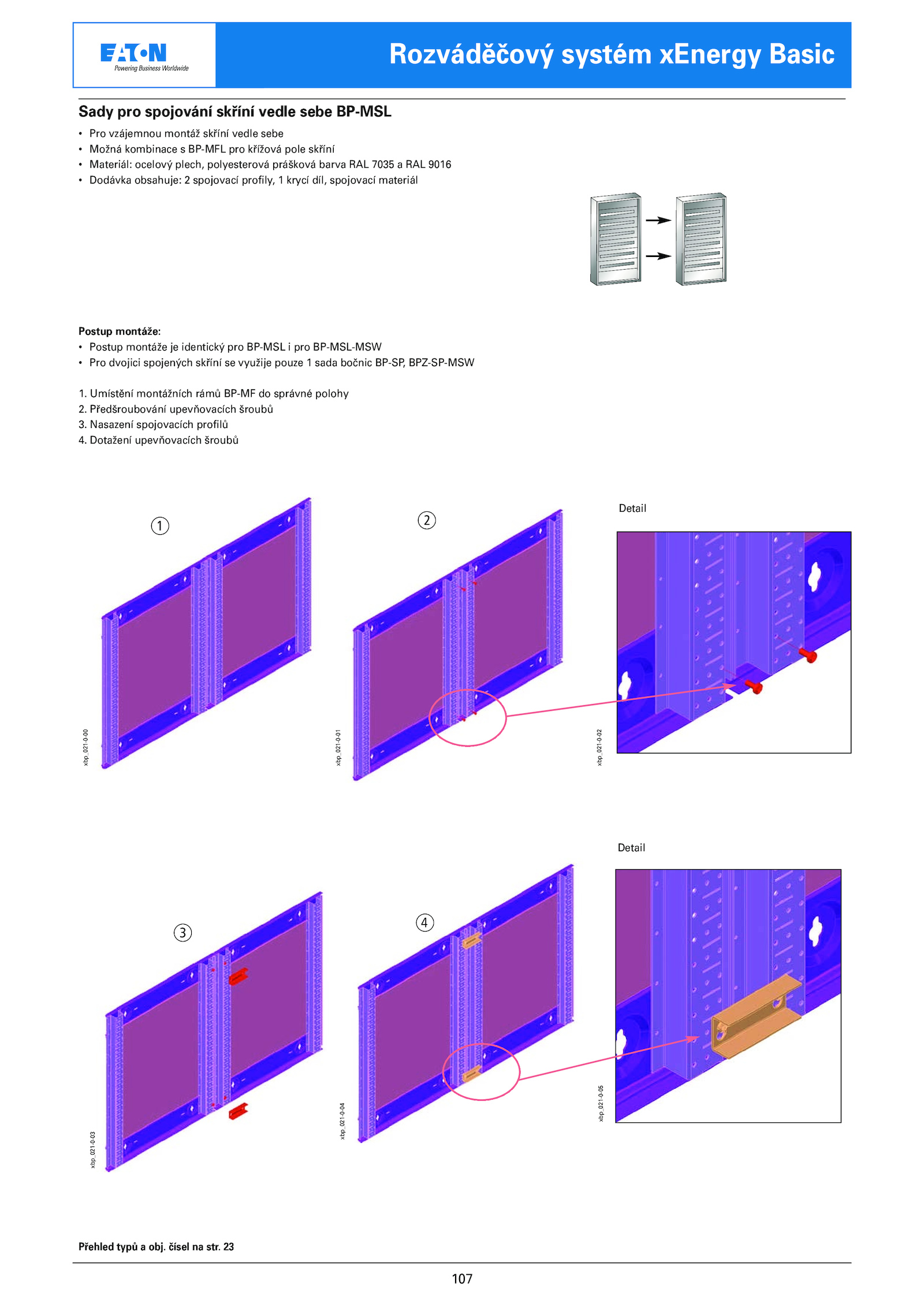

107 Přehled typů obj. 23 c d Sady pro spojování skříní vedle sebe BP-MSL • Pro vzájemnou montáž skříní vedle sebe • Možná kombinace BP-MFL pro křížová pole skříní • Materiál: ocelový plech, polyesterová prášková barva RAL 7035 RAL 9016 • Dodávka obsahuje: spojovací profily, krycí díl, spojovací materiál Postup montáže: • Postup montáže identický pro BP-MSL pro BP-MSL-MSW • Pro dvojici spojených skříní využije pouze sada bočnic BP-SP, BPZ-SP-MSW 1. Umístění montážních rámů BP-MF správné polohy 2. Nasazení spojovacích profilů 4. čísel str. Předšroubování upevňovacích šroubů 3. Dotažení upevňovacích šroubů a b Detail Detail Rozváděčový systém xEnergy Basic xbp_021-0-03 xbp_021-0-04 xbp_021-0-00 xbp_021-0-01 xbp_021-0-02 xbp_021-0-05
