zdroje
Návrh obsahuje devět monokrystalických panelů celkovém výkonu 3,6 kWp,
připojených měniče přes dva rozváděče náležitými ochranami.
.

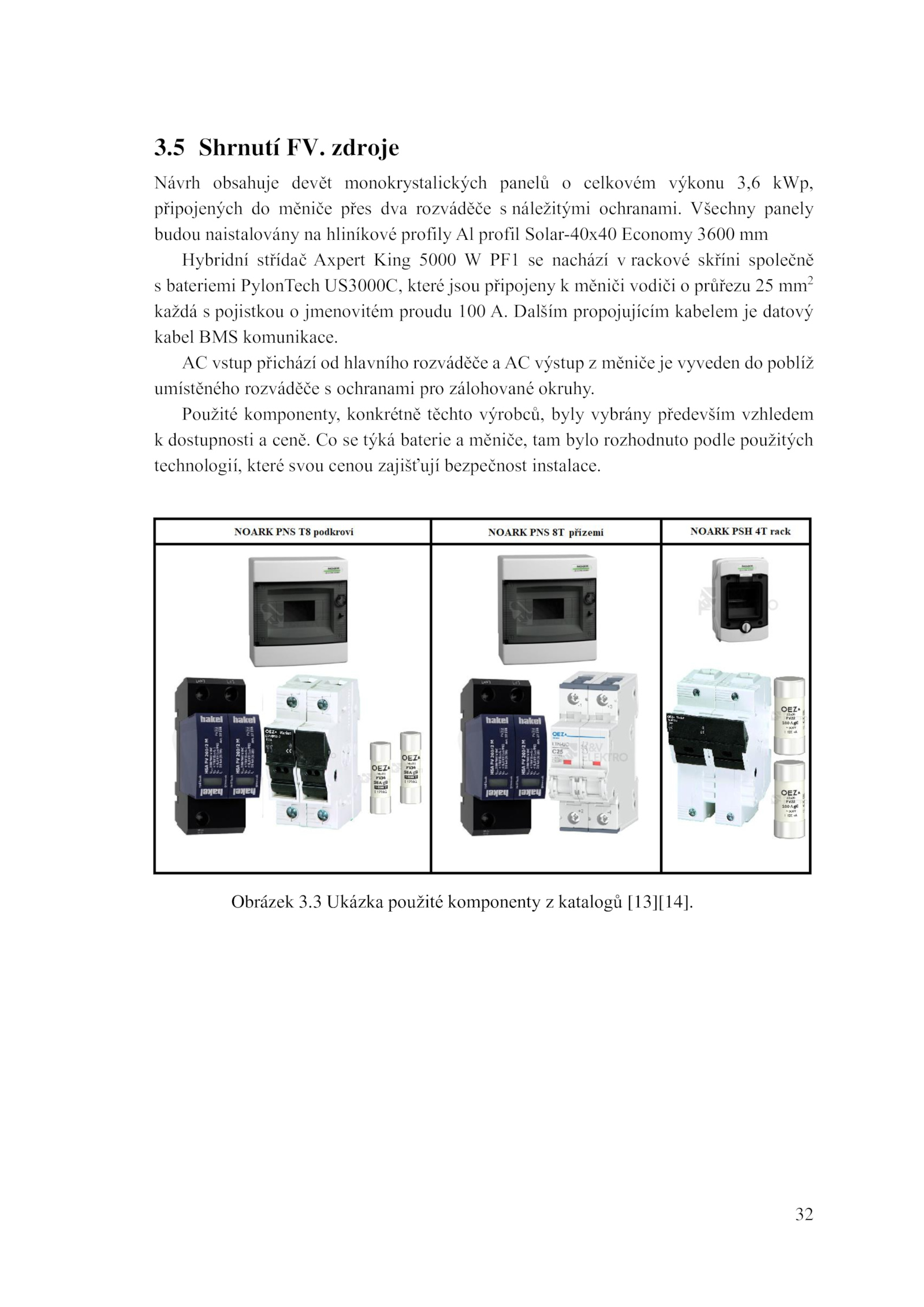

Obrázek 3. týká baterie měniče, tam bylo rozhodnuto podle použitých
technologií, které svou cenou zajišťují bezpečnost instalace. Všechny panely
budou naistalovány hliníkové profily profil Solar-40x40 Economy 3600 mm
Hybridní střídač Axpert King 5000 PF1 nachází rackové skříni společně
s bateriemi PylonTech US3000C, které jsou připojeny měniči vodiči průřezu mm2
každá pojistkou jmenovitém proudu 100 Dalším propojujícím kabelem datový
kabel BMS komunikace.3 Ukázka použité komponenty katalogů [13][14].
Použité komponenty, konkrétně těchto výrobců, byly vybrány především vzhledem
k dostupnosti ceně.
AC vstup přichází hlavního rozváděče výstup měniče vyveden poblíž
umístěného rozváděče ochranami pro zálohované okruhy.32
