Poznámky redaktora

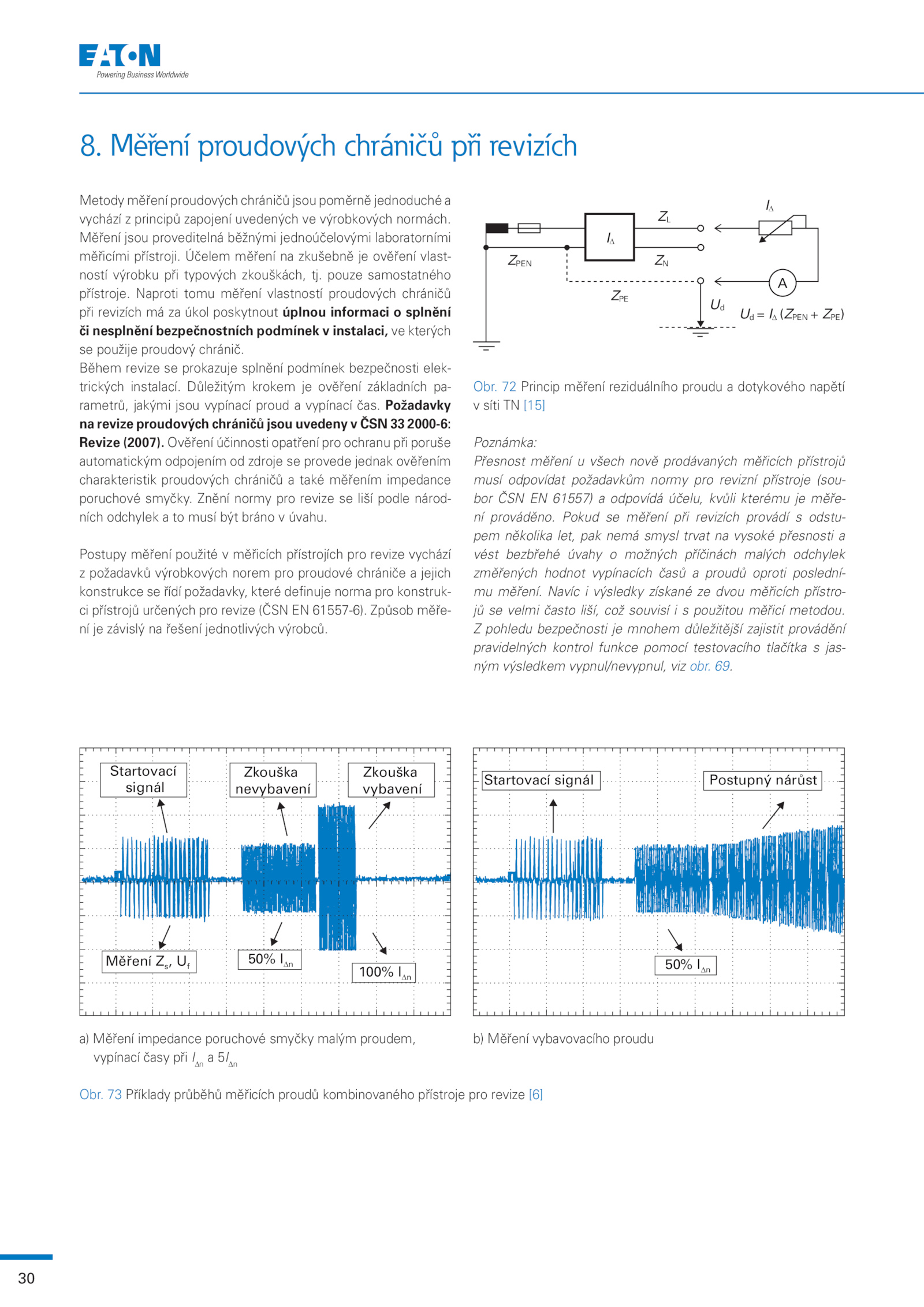

Požadavky na revize proudových chráničů jsou uvedeny ČSN 2000-6: Revize (2007). Příklady průběhů měřicích proudů kombinovaného přístroje pro revize [6] Startovací signál Zkouška nevybavení Zkouška vybavení Měření Zs, Uf 50% I∆n 100% I∆n a) Měření impedance poruchové smyčky malým proudem, vypínací časy při IΔn a 5IΔn b) Měření vybavovacího proudu . 69. Ověření účinnosti opatření pro ochranu při poruše automatickým odpojením zdroje provede jednak ověřením charakteristik proudových chráničů také měřením impedance poruchové smyčky. Důležitým krokem ověření základních pa- rametrů, jakými jsou vypínací proud vypínací čas. Pokud měření při revizích provádí odstu- pem několika let, pak nemá smysl trvat vysoké přesnosti a vést bezbřehé úvahy možných příčinách malých odchylek změřených hodnot vypínacích časů proudů oproti poslední- mu měření. Z pohledu bezpečnosti mnohem důležitější zajistit provádění pravidelných kontrol funkce pomocí testovacího tlačítka jas- ným výsledkem vypnul/nevypnul, viz obr. Naproti tomu měření vlastností proudových chráničů při revizích úkol poskytnout úplnou informaci splnění či nesplnění bezpečnostních podmínek instalaci, kterých se použije proudový chránič. Navíc výsledky získané dvou měřicích přístro- jů velmi často liší, což souvisí použitou měřicí metodou. Během revize prokazuje splnění podmínek bezpečnosti elek- trických instalací. Měření proudových chráničů při revizích Metody měření proudových chráničů jsou poměrně jednoduché a vychází principů zapojení uvedených výrobkových normách. Měření jsou proveditelná běžnými jednoúčelovými laboratorními měřicími přístroji. Způsob měře- ní závislý řešení jednotlivých výrobců. pouze samostatného přístroje.30 8. A I∆ ZL ZN ZPE ZPEN I∆ Ud Ud (ZPEN ZPE) Obr. Princip měření reziduálního proudu dotykového napětí v síti [15] Startovací signál Postupný nárůst 50% I∆n Obr. Poznámka: Přesnost měření všech nově prodávaných měřicích přístrojů musí odpovídat požadavkům normy pro revizní přístroje (sou- bor ČSN 61557) odpovídá účelu, kvůli kterému měře- ní prováděno. Účelem měření zkušebně ověření vlast- ností výrobku při typových zkouškách, tj. Postupy měření použité měřicích přístrojích pro revize vychází z požadavků výrobkových norem pro proudové chrániče jejich konstrukce řídí požadavky, které definuje norma pro konstruk- ci přístrojů určených pro revize (ČSN 61557-6). Znění normy pro revize liší podle národ- ních odchylek musí být bráno úvahu
