Poznámky redaktora

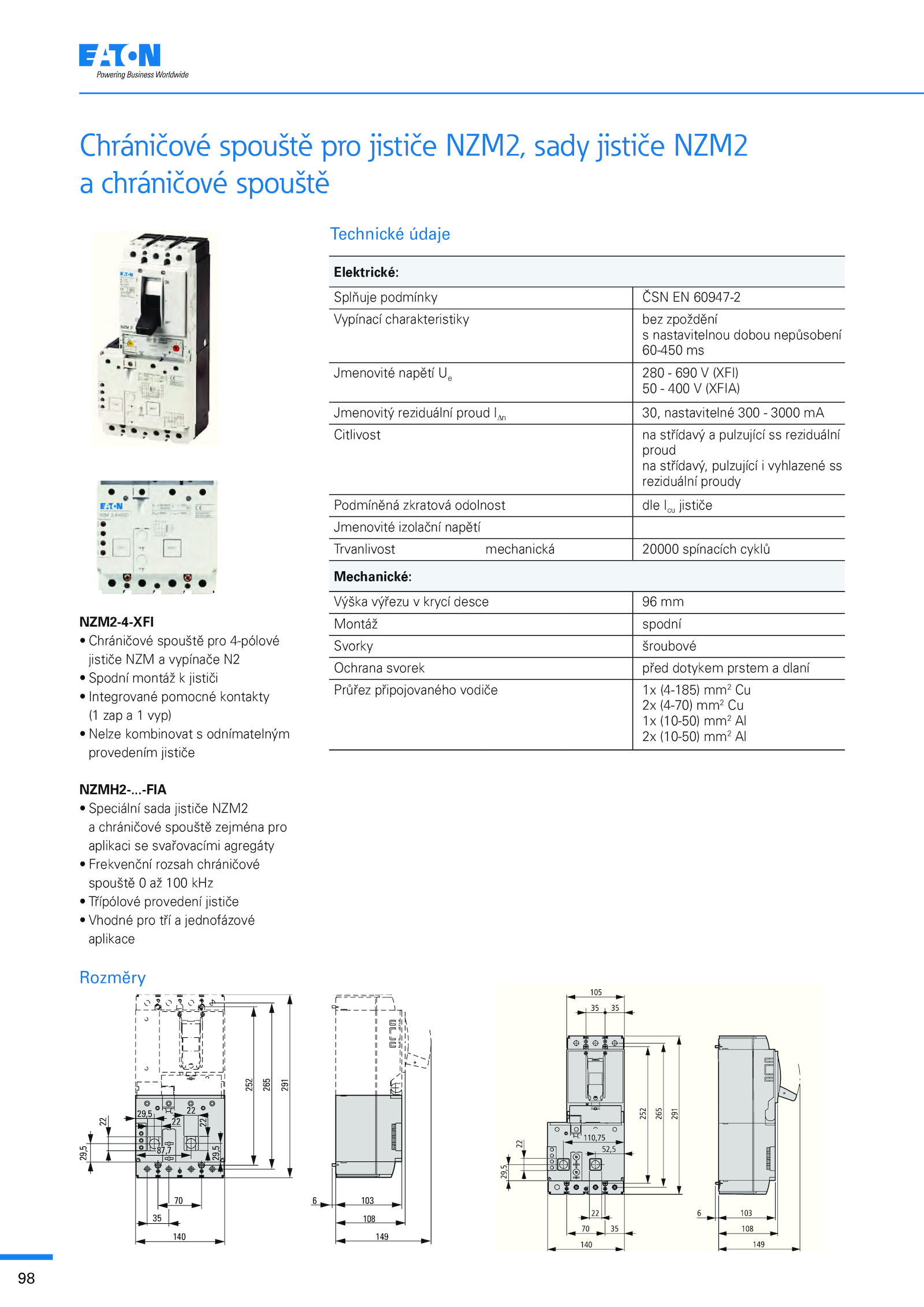

.-FIA • Speciální sada jističe NZM2 chráničové spouště zejména pro aplikaci svařovacími agregáty • Frekvenční rozsah chráničové spouště 100 kHz • Třípólové provedení jističe • Vhodné pro tří jednofázové aplikace 70 35 29,5 140 6 103 108 149 252 265 291 22 29,5 22 22 29,5 22 87,7 70 35 29,5 140 6 103 108 149 252 265 291 22 29,5 22 22 29,5 22 87,7 ..98 Chráničové spouště pro jističe NZM2, sady jističe NZM2 a chráničové spouště Elektrické: Splňuje podmínky ČSN 60947-2 Vypínací charakteristiky bez zpoždění s nastavitelnou dobou nepůsobení 60-450 ms Jmenovité napětí 280 690 (XFI) 50 400 (XFIA) Jmenovitý reziduální proud I∆n 30, nastavitelné 300 3000 mA Citlivost střídavý pulzující reziduální proud na střídavý, pulzující vyhlazené ss reziduální proudy Podmíněná zkratová odolnost dle Icu jističe Jmenovité izolační napětí Trvanlivost mechanická 20000 spínacích cyklů Mechanické: Výška výřezu krycí desce mm Montáž spodní Svorky šroubové Ochrana svorek před dotykem prstem dlaní Průřez připojovaného vodiče (4-185) mm2 Cu 2x (4-70) mm2 Cu 1x (10-50) mm2 Al 2x (10-50) mm2 Al Technické údaje Rozměry NZM2-4-XFI • Chráničové spouště pro 4-pólové jističe NZM vypínače N2 • Spodní montáž jističi • Integrované pomocné kontakty zap vyp) • Nelze kombinovat odnímatelným provedením jističe NZMH2-
