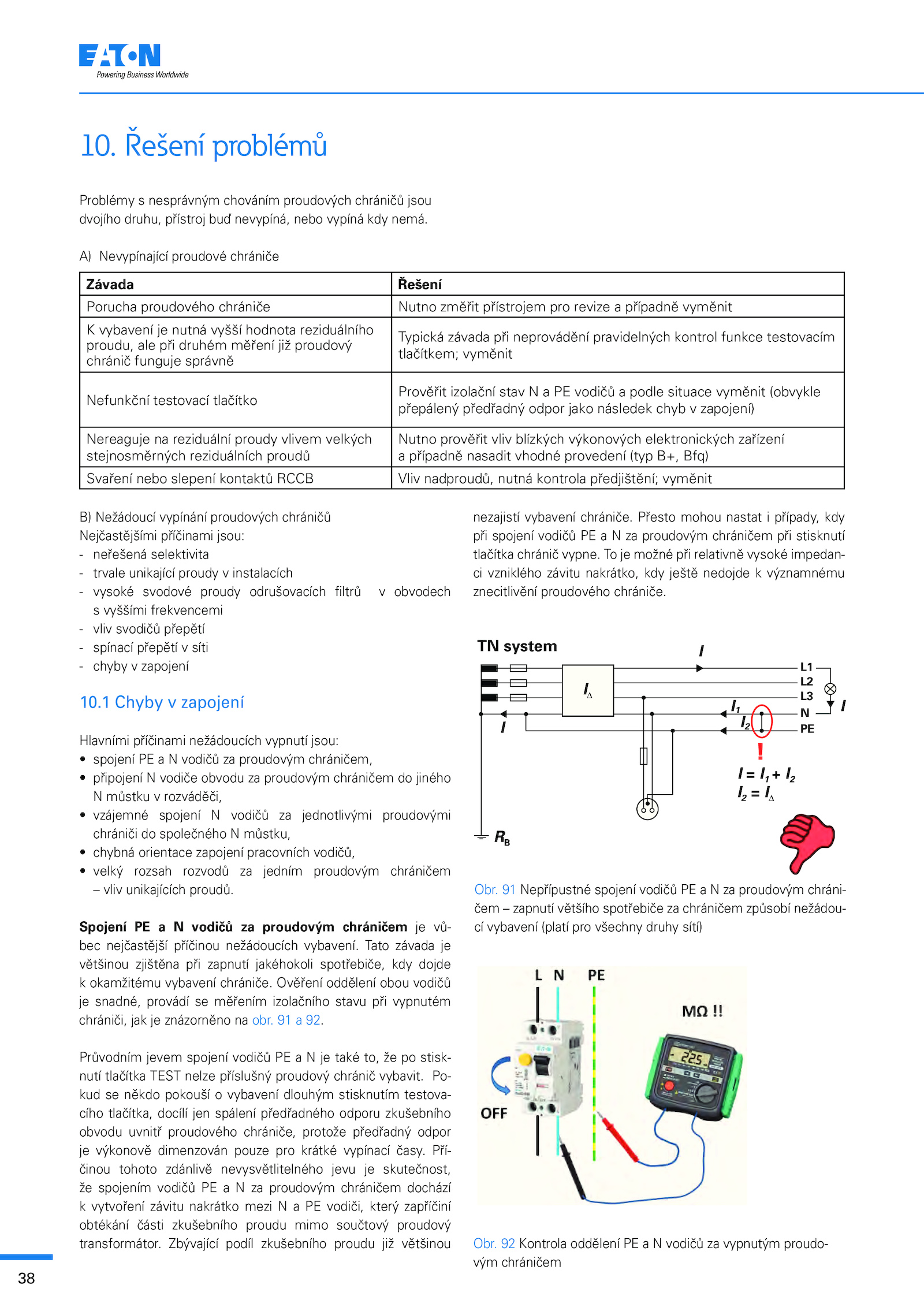

Nepřípustné spojení vodičů proudovým chráni- čem zapnutí většího spotřebiče chráničem způsobí nežádou- cí vybavení (platí pro všechny druhy sítí) Obr.1 Chyby zapojení Hlavními příčinami nežádoucích vypnutí jsou: • spojení vodičů proudovým chráničem, • připojení vodiče obvodu proudovým chráničem jiného můstku rozváděči, • vzájemné spojení vodičů jednotlivými proudovými chrániči společného můstku, • chybná orientace zapojení pracovních vodičů, • velký rozsah rozvodů jedním proudovým chráničem vliv unikajících proudů. Spojení vodičů proudovým chráničem vů- bec nejčastější příčinou nežádoucích vybavení. Po- kud někdo pokouší vybavení dlouhým stisknutím testova- cího tlačítka, docílí jen spálení předřadného odporu zkušebního obvodu uvnitř proudového chrániče, protože předřadný odpor je výkonově dimenzován pouze pro krátké vypínací časy. PE N L3 L2 L1 I∆ I1 I2 I ! I I2 I2 I∆ I I RB TN system Obr. Řešení problémů Problémy nesprávným chováním proudových chráničů jsou dvojího druhu, přístroj buď nevypíná, nebo vypíná kdy nemá. 92. Přesto mohou nastat případy, kdy při spojení vodičů proudovým chráničem při stisknutí tlačítka chránič vypne. Ověření oddělení obou vodičů je snadné, provádí měřením izolačního stavu při vypnutém chrániči, jak znázorněno obr. možné při relativně vysoké impedan- ci vzniklého závitu nakrátko, kdy ještě nedojde významnému znecitlivění proudového chrániče. B) Nežádoucí vypínání proudových chráničů Nejčastějšími příčinami jsou: - neřešená selektivita - trvale unikající proudy instalacích - vysoké svodové proudy odrušovacích filtrů obvodech vyššími frekvencemi - vliv svodičů přepětí - spínací přepětí síti - chyby zapojení 10.38 10. Tato závada je většinou zjištěna při zapnutí jakéhokoli spotřebiče, kdy dojde k okamžitému vybavení chrániče. Pří- činou tohoto zdánlivě nevysvětlitelného jevu skutečnost, že spojením vodičů proudovým chráničem dochází k vytvoření závitu nakrátko mezi vodiči, který zapříčiní obtékání části zkušebního proudu mimo součtový proudový transformátor. Kontrola oddělení vodičů vypnutým proudo- vým chráničem A) Nevypínající proudové chrániče Závada Řešení Porucha proudového chrániče Nutno změřit přístrojem pro revize případně vyměnit K vybavení nutná vyšší hodnota reziduálního proudu, ale při druhém měření již proudový chránič funguje správně Typická závada při neprovádění pravidelných kontrol funkce testovacím tlačítkem; vyměnit Nefunkční testovací tlačítko Prověřit izolační stav vodičů podle situace vyměnit (obvykle přepálený předřadný odpor jako následek chyb zapojení) Nereaguje reziduální proudy vlivem velkých stejnosměrných reziduálních proudů Nutno prověřit vliv blízkých výkonových elektronických zařízení a případně nasadit vhodné provedení (typ B+, Bfq) Svaření nebo slepení kontaktů RCCB Vliv nadproudů, nutná kontrola předjištění; vyměnit . Průvodním jevem spojení vodičů také to, stisk- nutí tlačítka TEST nelze příslušný proudový chránič vybavit. Zbývající podíl zkušebního proudu již většinou nezajistí vybavení chrániče
