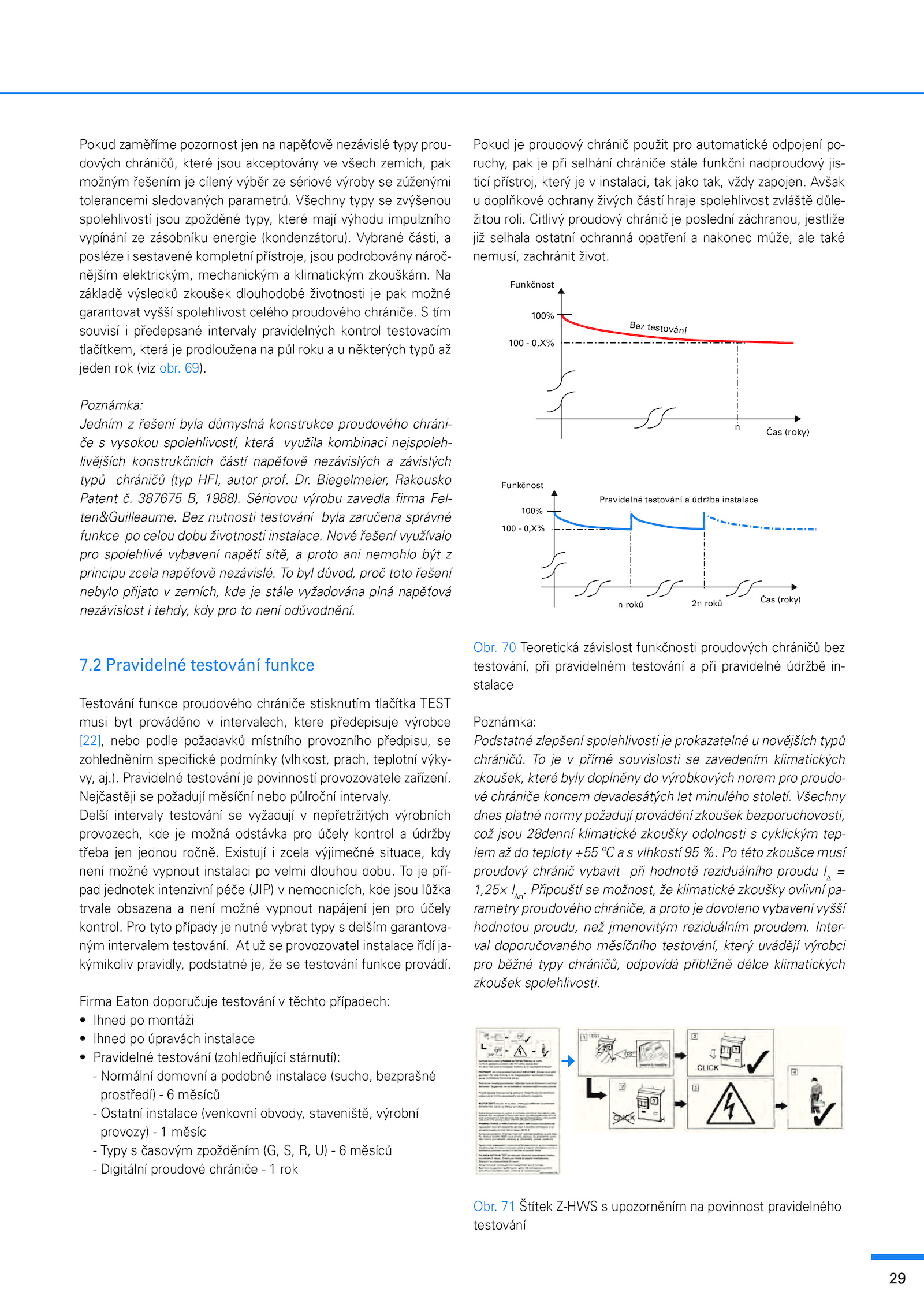

Inter- val doporučovaného měsíčního testování, který uvádějí výrobci pro běžné typy chráničů, odpovídá přibližně délce klimatických zkoušek spolehlivosti. Nové řešení využívalo pro spolehlivé vybavení napětí sítě, proto ani nemohlo být z principu zcela napěťově nezávislé. Biegelmeier, Rakousko Patent 387675 1988).2 Pravidelné testování funkce Testování funkce proudového chrániče stisknutím tlačítka TEST musi byt prováděno intervalech, ktere předepisuje výrobce [22], nebo podle požadavků místního provozního předpisu, se zohledněním specifické podmínky (vlhkost, prach, teplotní výky- vy, aj. Štítek Z-HWS upozorněním povinnost pravidelného testování . Poznámka: Podstatné zlepšení spolehlivosti prokazatelné novějších typů chráničů. Dr. Sériovou výrobu zavedla firma Fel- ten&Guilleaume. 69). Firma Eaton doporučuje testování těchto případech: • Ihned montáži • Ihned úpravách instalace • Pravidelné testování (zohledňující stárnutí): Normální domovní podobné instalace (sucho, bezprašné prostředí) měsíců Ostatní instalace (venkovní obvody, staveniště, výrobní provozy) měsíc Typy časovým zpožděním (G, měsíců Digitální proudové chrániče rok Pokud proudový chránič použit pro automatické odpojení po- ruchy, pak při selhání chrániče stále funkční nadproudový jis- ticí přístroj, který instalaci, tak jako tak, vždy zapojen. přímé souvislosti zavedením klimatických zkoušek, které byly doplněny výrobkových norem pro proudo- vé chrániče koncem devadesátých let minulého století. Vybrané části, a posléze sestavené kompletní přístroje, jsou podrobovány nároč- nějším elektrickým, mechanickým klimatickým zkouškám. pří- pad jednotek intenzivní péče (JIP) nemocnicích, kde jsou lůžka trvale obsazena není možné vypnout napájení jen pro účely kontrol. provozovatel instalace řídí ja- kýmikoliv pravidly, podstatné je, testování funkce provádí.29 Pokud zaměříme pozornost jen napěťově nezávislé typy prou- dových chráničů, které jsou akceptovány všech zemích, pak možným řešením cílený výběr sériové výroby zúženými tolerancemi sledovaných parametrů. tím souvisí předepsané intervaly pravidelných kontrol testovacím tlačítkem, která prodloužena půl roku některých typů až jeden rok (viz obr. Bez nutnosti testování byla zaručena správné funkce celou dobu životnosti instalace. Teoretická závislost funkčnosti proudových chráničů bez testování, při pravidelném testování při pravidelné údržbě in- stalace Obr. Všechny typy zvýšenou spolehlivostí jsou zpožděné typy, které mají výhodu impulzního vypínání zásobníku energie (kondenzátoru). Avšak u doplňkové ochrany živých částí hraje spolehlivost zvláště důle- žitou roli. Čas (roky) Funkčnost 100% 100 0,X% Bez testování n Čas (roky) Funkčnost 100% 100 0,X% n roků roků Pravidelné testování údržba instalace Obr. Pro tyto případy nutné vybrat typy delším garantova- ným intervalem testování.). Citlivý proudový chránič poslední záchranou, jestliže již selhala ostatní ochranná opatření nakonec může, ale také nemusí, zachránit život. Poznámka: Jedním řešení byla důmyslná konstrukce proudového chráni- če vysokou spolehlivostí, která využila kombinaci nejspoleh- livějších konstrukčních částí napěťově nezávislých závislých typů chráničů (typ HFI, autor prof. Nejčastěji požadují měsíční nebo půlroční intervaly. Připouští možnost, klimatické zkoušky ovlivní pa- rametry proudového chrániče, proto dovoleno vybavení vyšší hodnotou proudu, než jmenovitým reziduálním proudem. Existují zcela výjimečné situace, kdy není možné vypnout instalaci velmi dlouhou dobu. 7. Delší intervaly testování vyžadují nepřetržitých výrobních provozech, kde možná odstávka pro účely kontrol údržby třeba jen jednou ročně. byl důvod, proč toto řešení nebylo přijato zemích, kde stále vyžadována plná napěťová nezávislost tehdy, kdy pro není odůvodnění. Všechny dnes platné normy požadují provádění zkoušek bezporuchovosti, což jsou 28denní klimatické zkoušky odolnosti cyklickým tep- lem teploty +55 vlhkostí této zkoušce musí proudový chránič vybavit při hodnotě reziduálního proudu IΔ = 1,25× IΔn . Na základě výsledků zkoušek dlouhodobé životnosti pak možné garantovat vyšší spolehlivost celého proudového chrániče. Pravidelné testování povinností provozovatele zařízení
