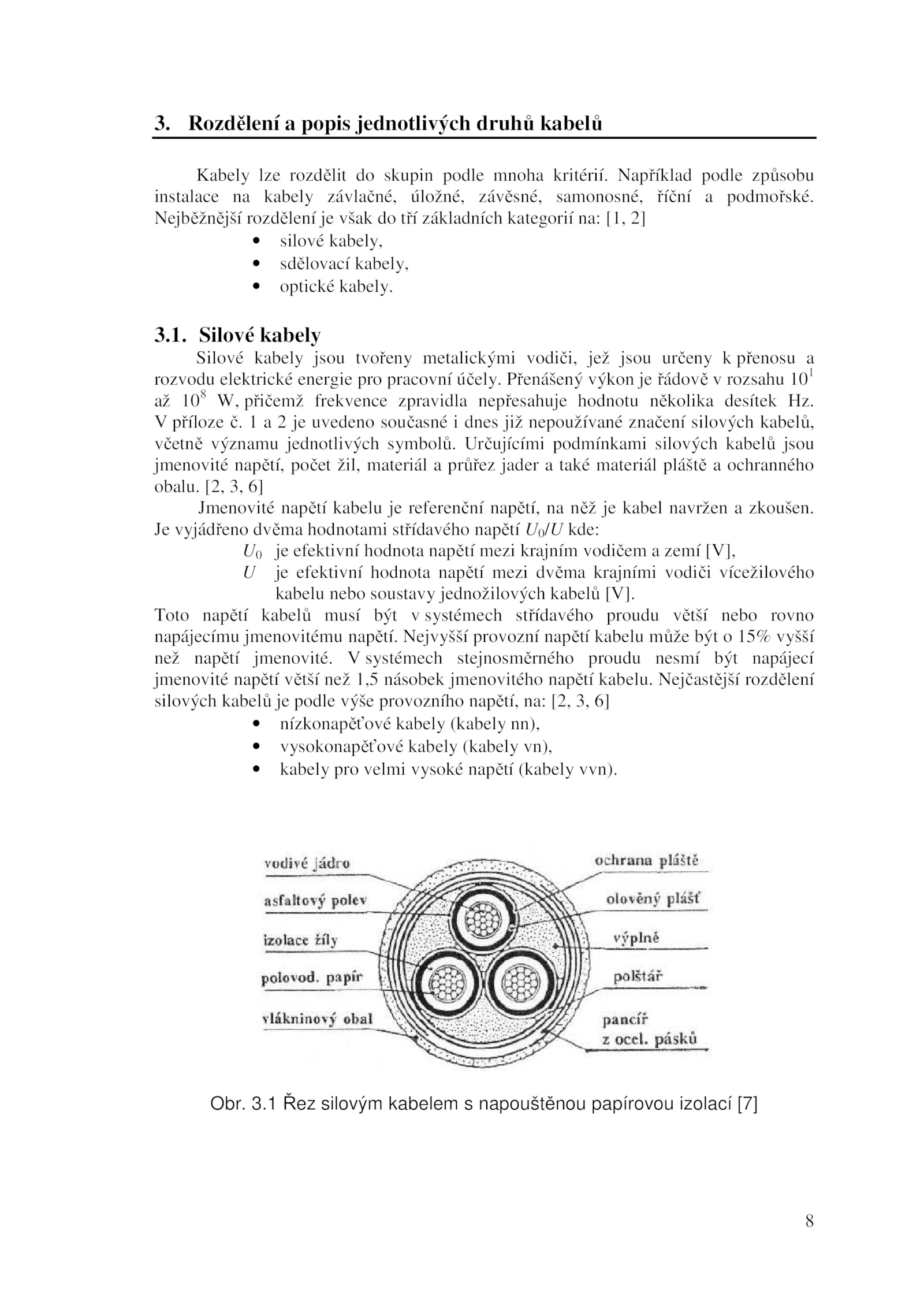

1 Řez silovým kabelem napouštěnou papírovou izolací [7]
. Například podle způsobu
instalace kabely závlačné, úložné, závěsné, samonosné, říční podmořské.
Je vyjádřeno dvěma hodnotami střídavého napětí U0/U kde:
U0 efektivní hodnota napětí mezi krajním vodičem zemí [V],
U efektivní hodnota napětí mezi dvěma krajními vodiči vícežilového
kabelu nebo soustavy jednožilových kabelů [V].
Toto napětí kabelů musí být systémech střídavého proudu větší nebo rovno
napájecímu jmenovitému napětí.
Nejběžnější rozdělení však tří základních kategorií na: [1, 2]
• silové kabely,
• sdělovací kabely,
• optické kabely.8
3.
3. Silové kabely
Silové kabely jsou tvořeny metalickými vodiči, jež jsou určeny přenosu a
rozvodu elektrické energie pro pracovní účely. Nejvyšší provozní napětí kabelu může být 15% vyšší
než napětí jmenovité. systémech stejnosměrného proudu nesmí být napájecí
jmenovité napětí větší než 1,5 násobek jmenovitého napětí kabelu. 3. Rozdělení popis jednotlivých druhů kabelů
Kabely lze rozdělit skupin podle mnoha kritérií.1.
Obr. Nejčastější rozdělení
silových kabelů podle výše provozního napětí, na: [2, 6]
• nízkonapěťové kabely (kabely nn),
• vysokonapěťové kabely (kabely vn),
• kabely pro velmi vysoké napětí (kabely vvn).
V příloze uvedeno současné dnes již nepoužívané značení silových kabelů,
včetně významu jednotlivých symbolů. Určujícími podmínkami silových kabelů jsou
jmenovité napětí, počet žil, materiál průřez jader také materiál pláště ochranného
obalu. [2, 6]
Jmenovité napětí kabelu referenční napětí, něž kabel navržen zkoušen. Přenášený výkon řádově rozsahu 101
až 108
W, přičemž frekvence zpravidla nepřesahuje hodnotu několika desítek Hz
