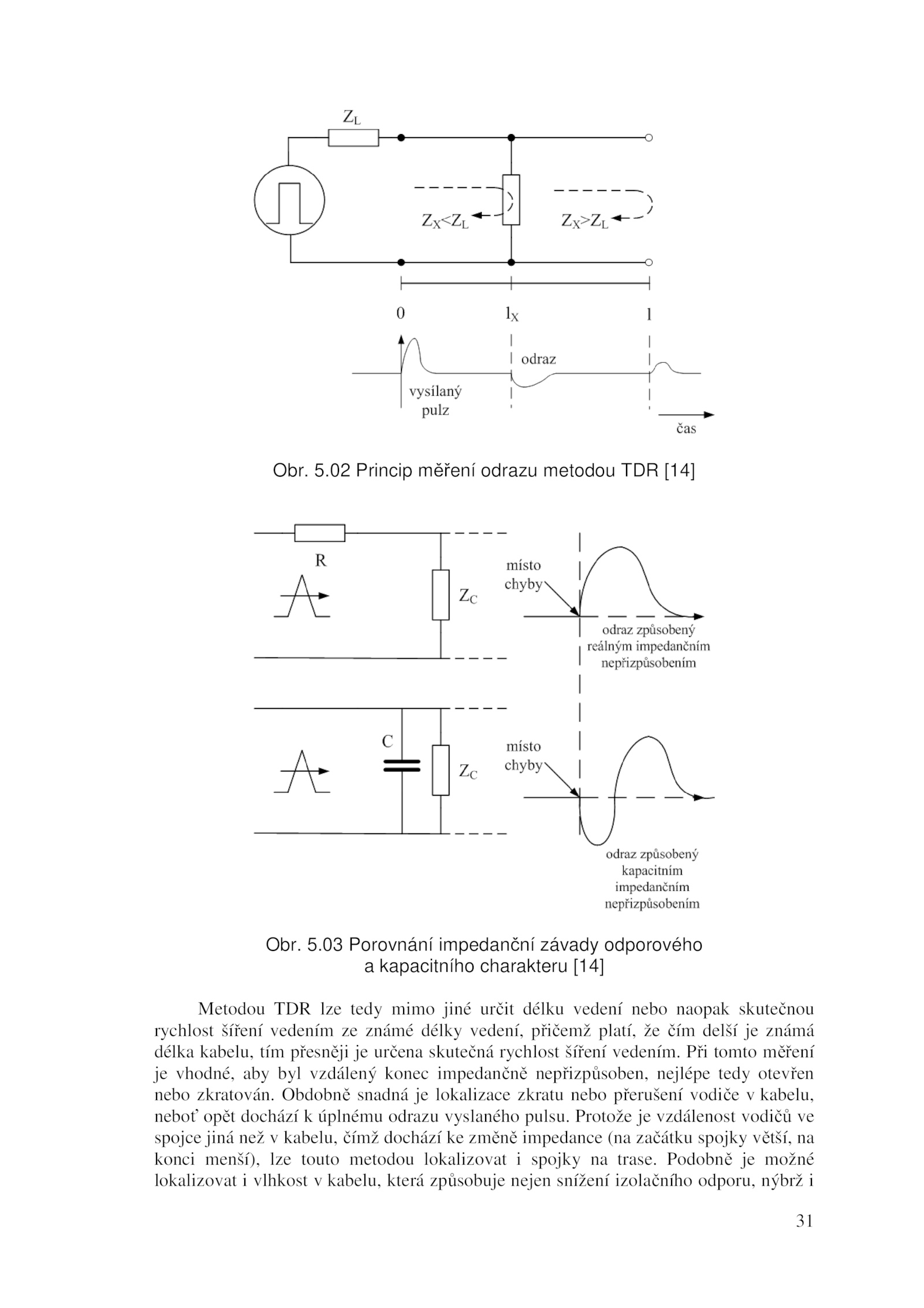

5.02 Princip měření odrazu metodou TDR [14]
Obr.31
Obr. Obdobně snadná lokalizace zkratu nebo přerušení vodiče kabelu,
neboť opět dochází úplnému odrazu vyslaného pulsu. Při tomto měření
je vhodné, aby byl vzdálený konec impedančně nepřizpůsoben, nejlépe tedy otevřen
nebo zkratován. Podobně možné
lokalizovat vlhkost kabelu, která způsobuje nejen snížení izolačního odporu, nýbrž. Protože vzdálenost vodičů ve
spojce jiná než kabelu, čímž dochází změně impedance (na začátku spojky větší, na
konci menší), lze touto metodou lokalizovat spojky trase. 5.03 Porovnání impedanční závady odporového
a kapacitního charakteru [14]
Metodou TDR lze tedy mimo jiné určit délku vedení nebo naopak skutečnou
rychlost šíření vedením známé délky vedení, přičemž platí, čím delší známá
délka kabelu, tím přesněji určena skutečná rychlost šíření vedením
