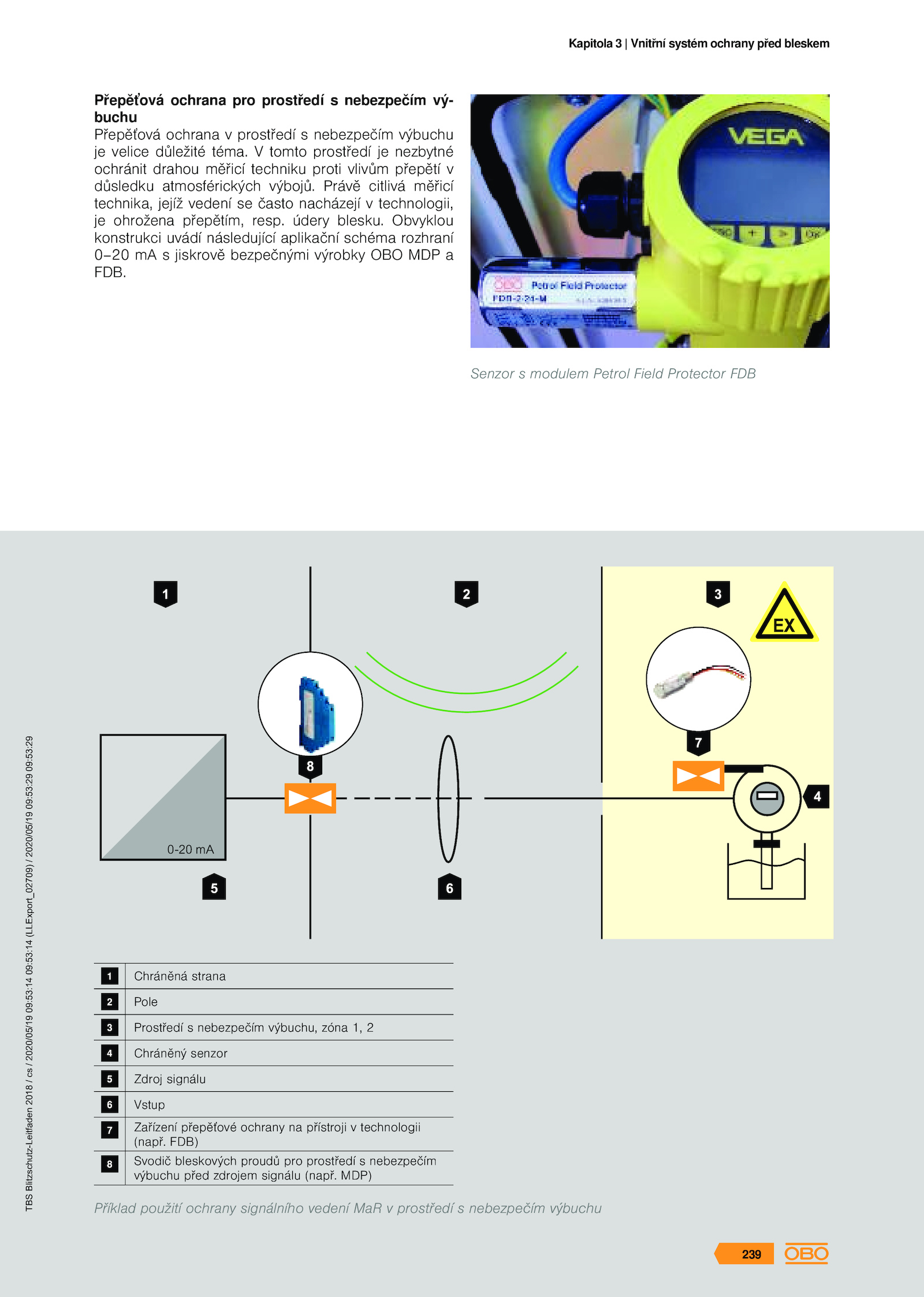

Přepěťová ochrana pro prostředí nebezpečím vý-
buchu
Přepěťová ochrana prostředí nebezpečím výbuchu
je velice důležité téma. Obvyklou
konstrukci uvádí následující aplikační schéma rozhraní
0–20 jiskrově bezpečnými výrobky OBO MDP a
FDB. tomto prostředí nezbytné
ochránit drahou měřicí techniku proti vlivům přepětí v
důsledku atmosférických výbojů.
Senzor modulem Petrol Field Protector FDB
Chráněná strana
Pole
Prostředí nebezpečím výbuchu, zóna 2
Chráněný senzor
Zdroj signálu
Vstup
Zařízení přepěťové ochrany přístroji technologii
(např. FDB)
Svodič bleskových proudů pro prostředí nebezpečím
výbuchu před zdrojem signálu (např. údery blesku. MDP)
Příklad použití ochrany signálního vedení MaR prostředí nebezpečím výbuchu
TBS
Blitzschutz-Leitfaden
2018
/
cs
/
2020/05/19
09:53:14
09:53:14
(LLExport_02709)
/
2020/05/19
09:53:29
09:53:29
239
Kapitola Vnitřní systém ochrany před bleskem
. Právě citlivá měřicí
technika, jejíž vedení často nacházejí technologii,
je ohrožena přepětím, resp
