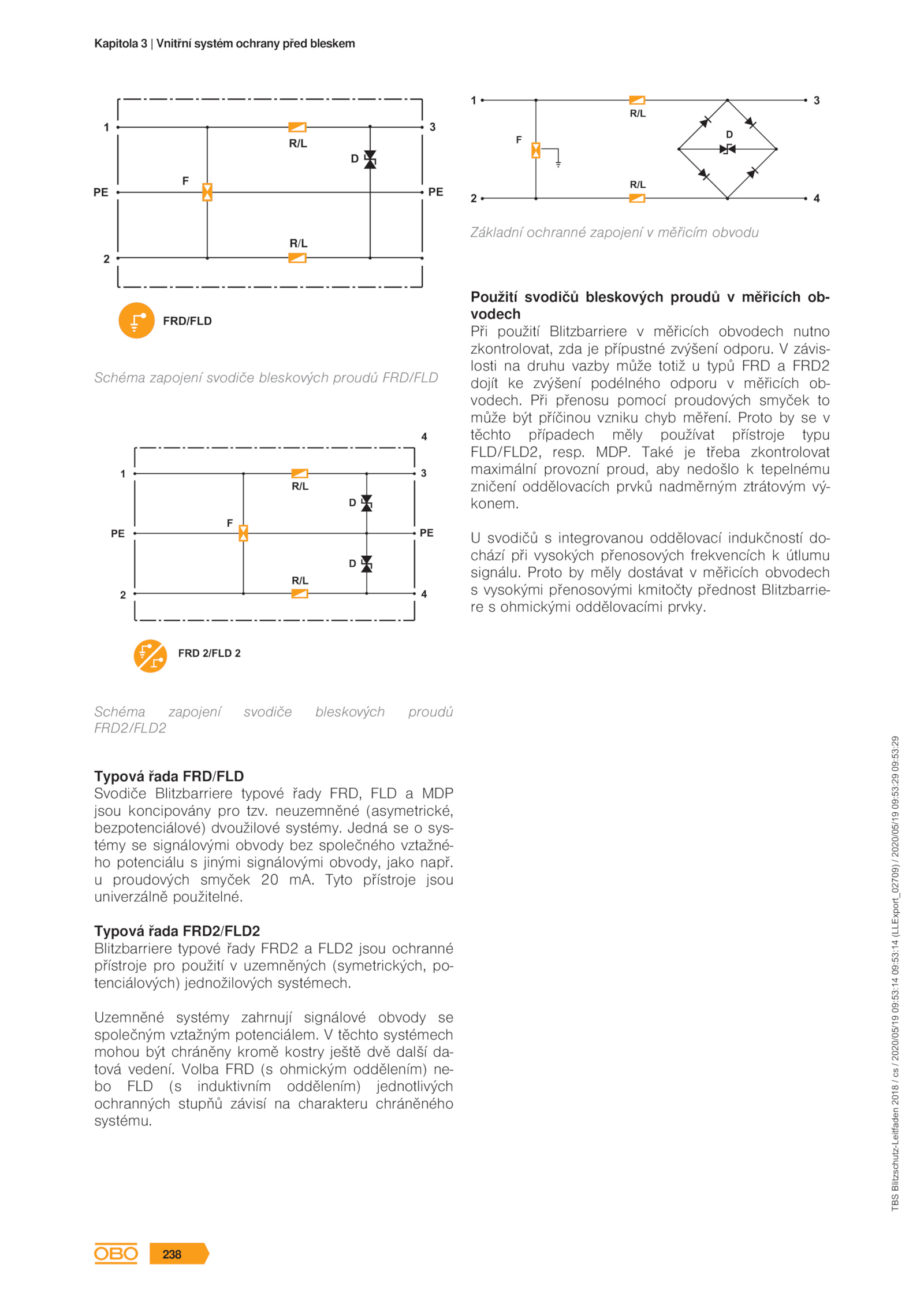

TBS Blitzschutz-Leitfaden 2018 / cs / 2020/05/19 09:53:14 09:53:14 (LLExport_02709) / 2020/05/19 09:53:29 09:53:29 238 Kapitola Vnitřní systém ochrany před bleskem . závis- losti druhu vazby může totiž typů FRD FRD2 dojít zvýšení podélného odporu měřicích ob- vodech. MDP. U svodičů integrovanou oddělovací indukčností do- chází při vysokých přenosových frekvencích útlumu signálu. Tyto přístroje jsou univerzálně použitelné. Uzemněné systémy zahrnují signálové obvody se společným vztažným potenciálem. Při přenosu pomocí proudových smyček to může být příčinou vzniku chyb měření. Základní ochranné zapojení měřicím obvodu Použití svodičů bleskových proudů měřicích ob- vodech Při použití Blitzbarriere měřicích obvodech nutno zkontrolovat, zda přípustné zvýšení odporu. Jedná sys- témy signálovými obvody bez společného vztažné- ho potenciálu jinými signálovými obvody, jako např. Typová řada FRD2/FLD2 Blitzbarriere typové řady FRD2 FLD2 jsou ochranné přístroje pro použití uzemněných (symetrických, po- tenciálových) jednožilových systémech. Proto měly dostávat měřicích obvodech s vysokými přenosovými kmitočty přednost Blitzbarrie- re ohmickými oddělovacími prvky. Také třeba zkontrolovat maximální provozní proud, aby nedošlo tepelnému zničení oddělovacích prvků nadměrným ztrátovým vý- konem.Schéma zapojení svodiče bleskových proudů FRD/FLD Schéma zapojení svodiče bleskových proudů FRD2/FLD2 Typová řada FRD/FLD Svodiče Blitzbarriere typové řady FRD, FLD MDP jsou koncipovány pro tzv. neuzemněné (asymetrické, bezpotenciálové) dvoužilové systémy. těchto systémech mohou být chráněny kromě kostry ještě dvě další da- tová vedení. u proudových smyček mA. Volba FRD ohmickým oddělením) ne- bo FLD induktivním oddělením) jednotlivých ochranných stupňů závisí charakteru chráněného systému. Proto v těchto případech měly používat přístroje typu FLD/FLD2, resp
