Chráněná oblast
α Ochranný úhel
a Vzdálenost chráněné oblasti
H Výška budovy
Instalace jímacího zařízení
Úhel ochrany před bleskem α
Výška hřebenu metrech
Třídy ochrany před bleskem II, III, IV

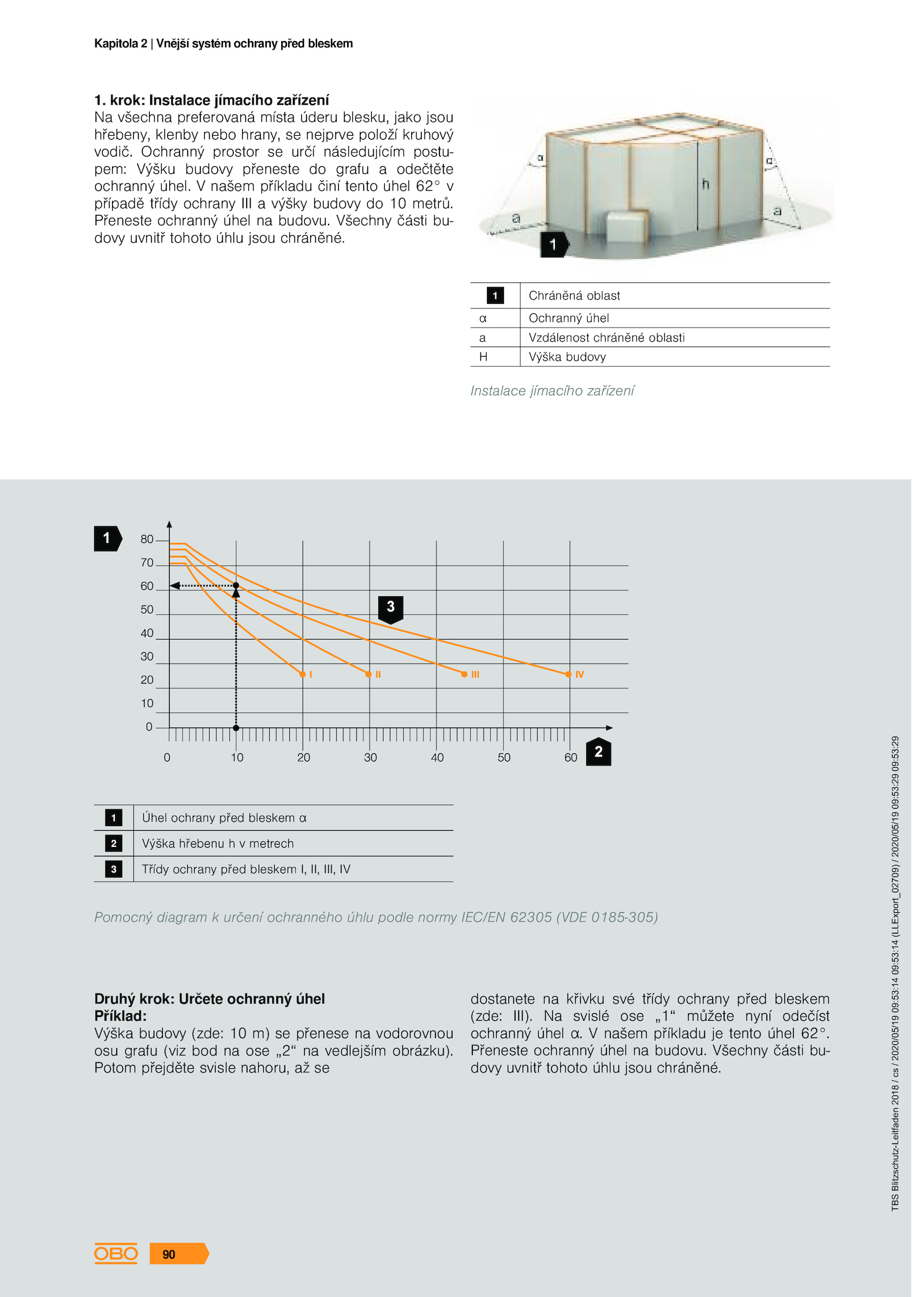

Pomocný diagram určení ochranného úhlu podle normy IEC/EN 62305 (VDE 0185-305)
Druhý krok: Určete ochranný úhel
Příklad:
Výška budovy (zde: přenese vodorovnou
osu grafu (viz bod ose „2“ vedlejším obrázku). Všechny části bu-
dovy uvnitř tohoto úhlu jsou chráněné. svislé ose „1“ můžete nyní odečíst
ochranný úhel našem příkladu tento úhel 62°.
Přeneste ochranný úhel budovu. Všechny části bu-
dovy uvnitř tohoto úhlu jsou chráněné.krok: Instalace jímacího zařízení
Na všechna preferovaná místa úderu blesku, jako jsou
hřebeny, klenby nebo hrany, nejprve položí kruhový
vodič.
Potom přejděte svisle nahoru, se
dostanete křivku své třídy ochrany před bleskem
(zde: III).
TBS
Blitzschutz-Leitfaden
2018
/
cs
/
2020/05/19
09:53:14
09:53:14
(LLExport_02709)
/
2020/05/19
09:53:29
09:53:29
90
Kapitola Vnější systém ochrany před bleskem
. Ochranný prostor určí následujícím postu-
pem: Výšku budovy přeneste grafu odečtěte
ochranný úhel. našem příkladu činí tento úhel 62° v
případě třídy ochrany III výšky budovy metrů.
Přeneste ochranný úhel budovu
