účelem minimalizace ztrát nutné ověřit přeno-
sové vlastnosti vedení. Důležité je, aby měřicí přístroj, při-
pojovací kabely zařízení přepěťové ochrany měly
stejný vlnový odpor, čímž zamezí silným odrazům a
útlumu místech spojů. Spotřebič pak nedokáže odebírat
plný výkon, protože odrážený výkon vedení vra-
cí napájecímu zdroji. Kromě toho zapotřebí ka-
librace, která zajistí nezkreslené výsledky měření. Pokud liší vlnový odpor, dochází místě
spoje odrazům.

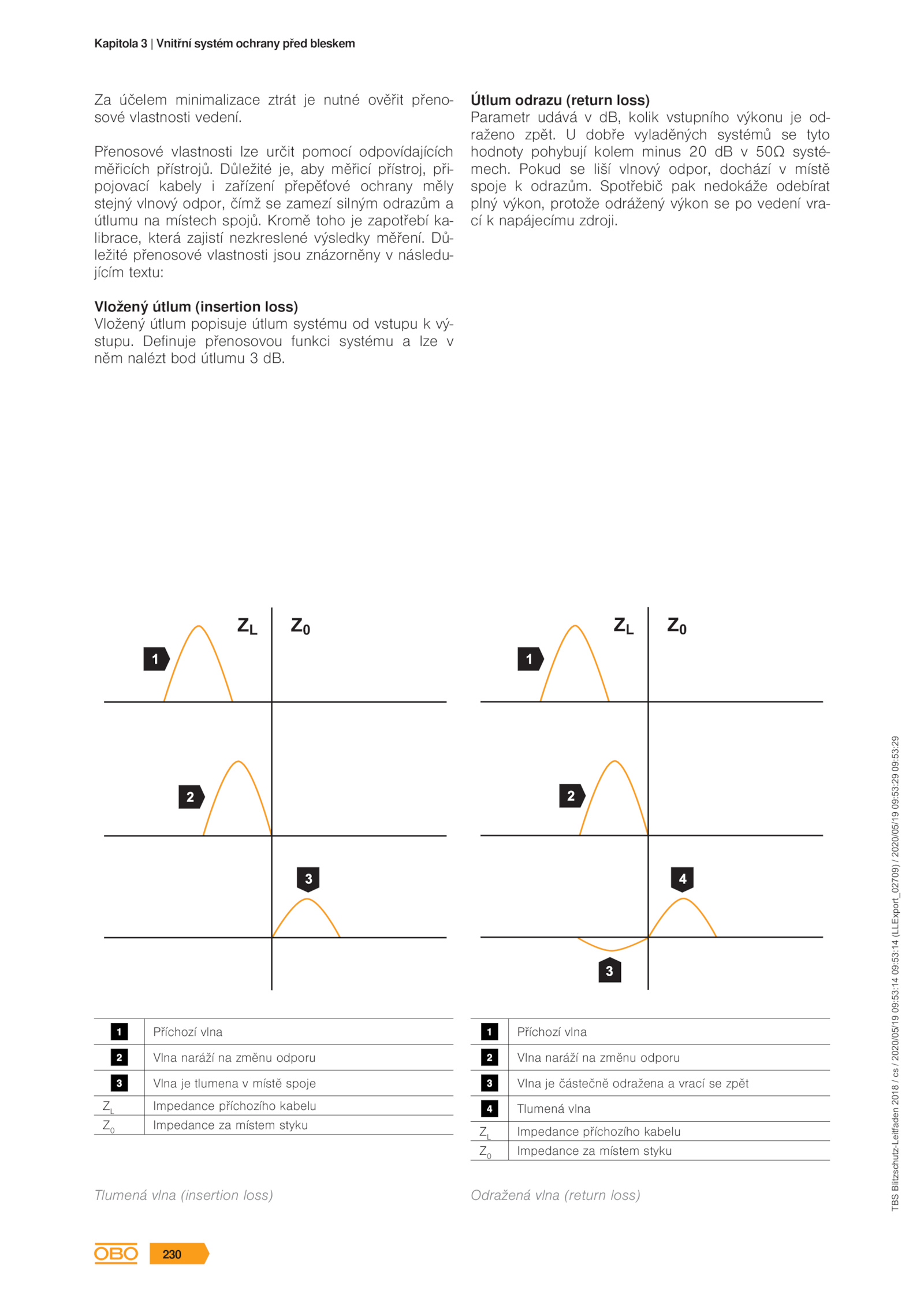

Příchozí vlna
Vlna naráží změnu odporu
Vlna tlumena místě spoje
ZL
Impedance příchozího kabelu
Z0
Impedance místem styku
Tlumená vlna (insertion loss)
Příchozí vlna
Vlna naráží změnu odporu
Vlna částečně odražena vrací zpět
Tlumená vlna
ZL
Impedance příchozího kabelu
Z0
Impedance místem styku
Odražená vlna (return loss)
