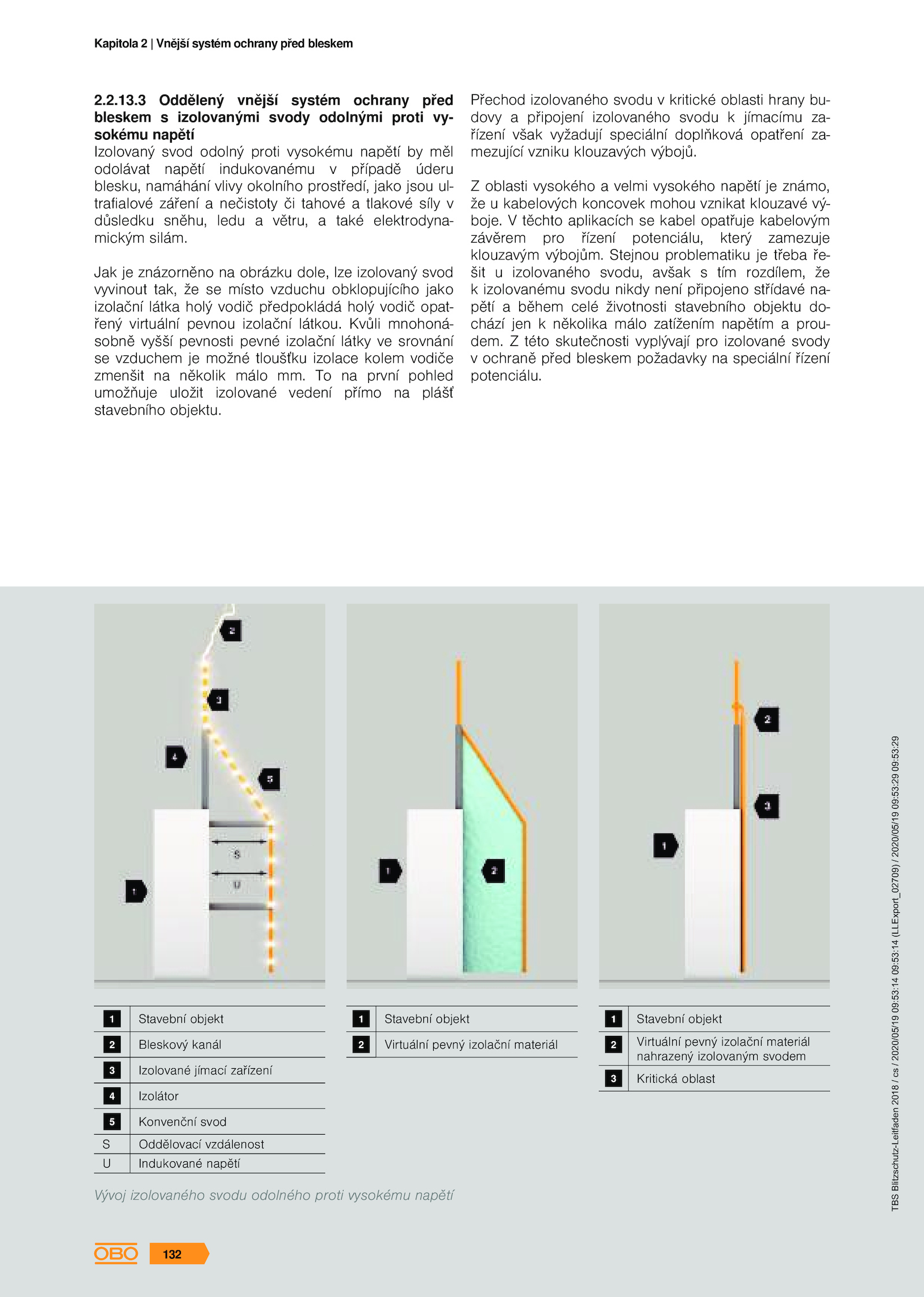

Stavební objekt Bleskový kanál Izolované jímací zařízení Izolátor Konvenční svod S Oddělovací vzdálenost U Indukované napětí Stavební objekt Virtuální pevný izolační materiál Stavební objekt Virtuální pevný izolační materiál nahrazený izolovaným svodem Kritická oblast Vývoj izolovaného svodu odolného proti vysokému napětí TBS Blitzschutz-Leitfaden 2018 / cs / 2020/05/19 09:53:14 09:53:14 (LLExport_02709) / 2020/05/19 09:53:29 09:53:29 132 Kapitola Vnější systém ochrany před bleskem . Přechod izolovaného svodu kritické oblasti hrany bu- dovy připojení izolovaného svodu jímacímu za- řízení však vyžadují speciální doplňková opatření za- mezující vzniku klouzavých výbojů. Kvůli mnohoná- sobně vyšší pevnosti pevné izolační látky srovnání se vzduchem možné tloušťku izolace kolem vodiče zmenšit několik málo mm.13. první pohled umožňuje uložit izolované vedení přímo plášť stavebního objektu. Jak znázorněno obrázku dole, lze izolovaný svod vyvinout tak, místo vzduchu obklopujícího jako izolační látka holý vodič předpokládá holý vodič opat- řený virtuální pevnou izolační látkou.2. Stejnou problematiku třeba ře- šit izolovaného svodu, avšak tím rozdílem, že k izolovanému svodu nikdy není připojeno střídavé na- pětí během celé životnosti stavebního objektu do- chází jen několika málo zatížením napětím prou- dem. této skutečnosti vyplývají pro izolované svody v ochraně před bleskem požadavky speciální řízení potenciálu.2. Z oblasti vysokého velmi vysokého napětí známo, že kabelových koncovek mohou vznikat klouzavé vý- boje. těchto aplikacích kabel opatřuje kabelovým závěrem pro řízení potenciálu, který zamezuje klouzavým výbojům.3 Oddělený vnější systém ochrany před bleskem izolovanými svody odolnými proti vy- sokému napětí Izolovaný svod odolný proti vysokému napětí měl odolávat napětí indukovanému případě úderu blesku, namáhání vlivy okolního prostředí, jako jsou ul- trafialové záření nečistoty tahové tlakové síly v důsledku sněhu, ledu větru, také elektrodyna- mickým silám
