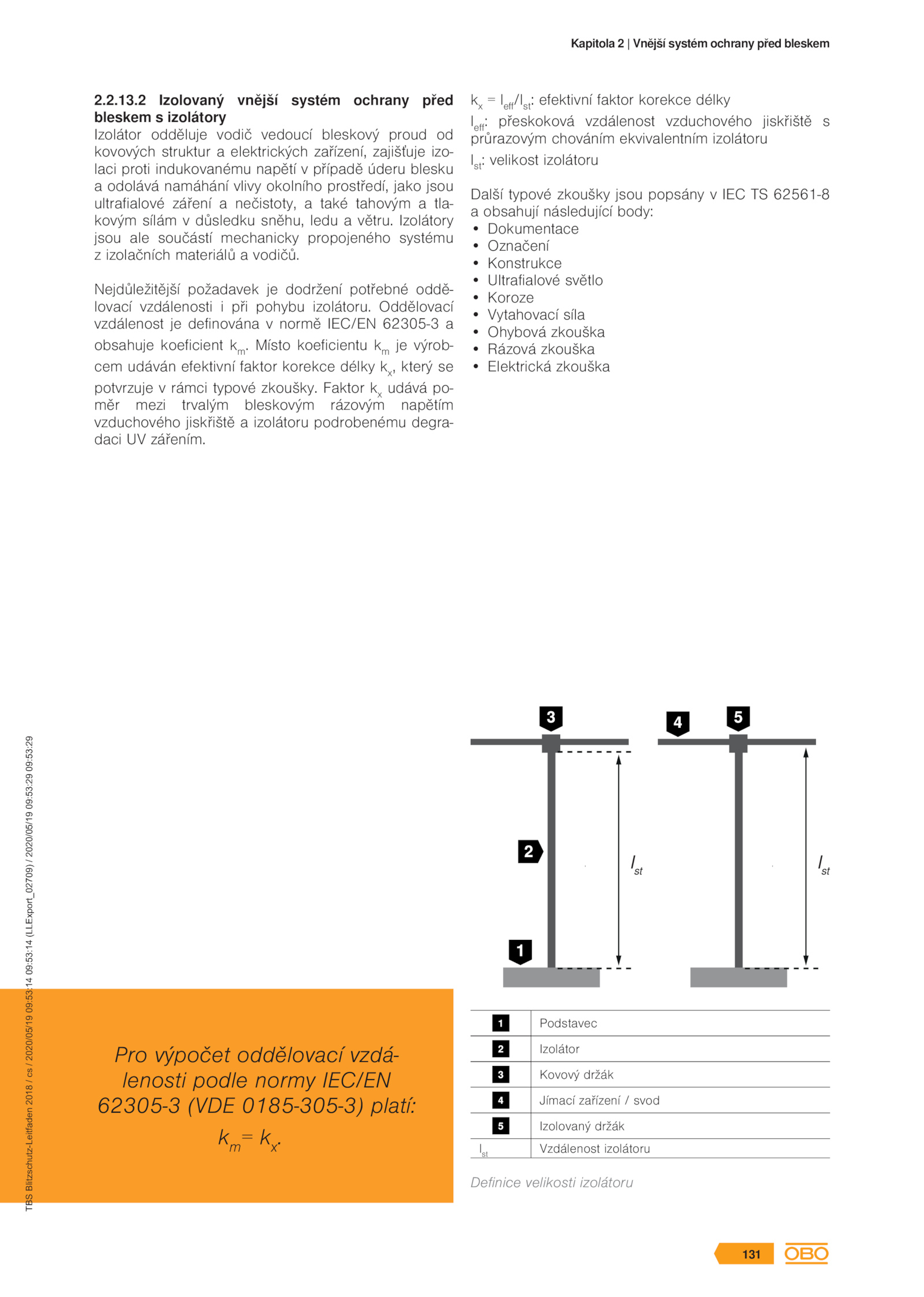

2.13. Podstavec Izolátor Kovový držák Jímací zařízení svod Izolovaný držák lst Vzdálenost izolátoru Definice velikosti izolátoru TBS Blitzschutz-Leitfaden 2018 / cs / 2020/05/19 09:53:14 09:53:14 (LLExport_02709) / 2020/05/19 09:53:29 09:53:29 131 Kapitola Vnější systém ochrany před bleskem . kx leff/lst: efektivní faktor korekce délky leff: přeskoková vzdálenost vzduchového jiskřiště s průrazovým chováním ekvivalentním izolátoru lst: velikost izolátoru Další typové zkoušky jsou popsány IEC 62561-8 a obsahují následující body: • Dokumentace • Označení • Konstrukce • Ultrafialové světlo • Koroze • Vytahovací síla • Ohybová zkouška • Rázová zkouška • Elektrická zkouška Pro výpočet oddělovací vzdá- lenosti podle normy IEC/EN 62305-3 (VDE 0185-305-3) platí: km = kx . Oddělovací vzdálenost definována normě IEC/EN 62305-3 a obsahuje koeficient km. Faktor udává po- měr mezi trvalým bleskovým rázovým napětím vzduchového jiskřiště izolátoru podrobenému degra- daci zářením. Izolátory jsou ale součástí mechanicky propojeného systému z izolačních materiálů vodičů. Místo koeficientu výrob- cem udáván efektivní faktor korekce délky kx, který se potvrzuje rámci typové zkoušky. Nejdůležitější požadavek dodržení potřebné oddě- lovací vzdálenosti při pohybu izolátoru.2 Izolovaný vnější systém ochrany před bleskem izolátory Izolátor odděluje vodič vedoucí bleskový proud od kovových struktur elektrických zařízení, zajišťuje izo- laci proti indukovanému napětí případě úderu blesku a odolává namáhání vlivy okolního prostředí, jako jsou ultrafialové záření nečistoty, také tahovým tla- kovým sílám důsledku sněhu, ledu větru.TBS Blitzschutz-Leitfaden 2018 / cs / 2020/05/19 09:53:14 09:53:14 (LLExport_02709) / 2020/05/19 09:53:29 09:53:29 2
