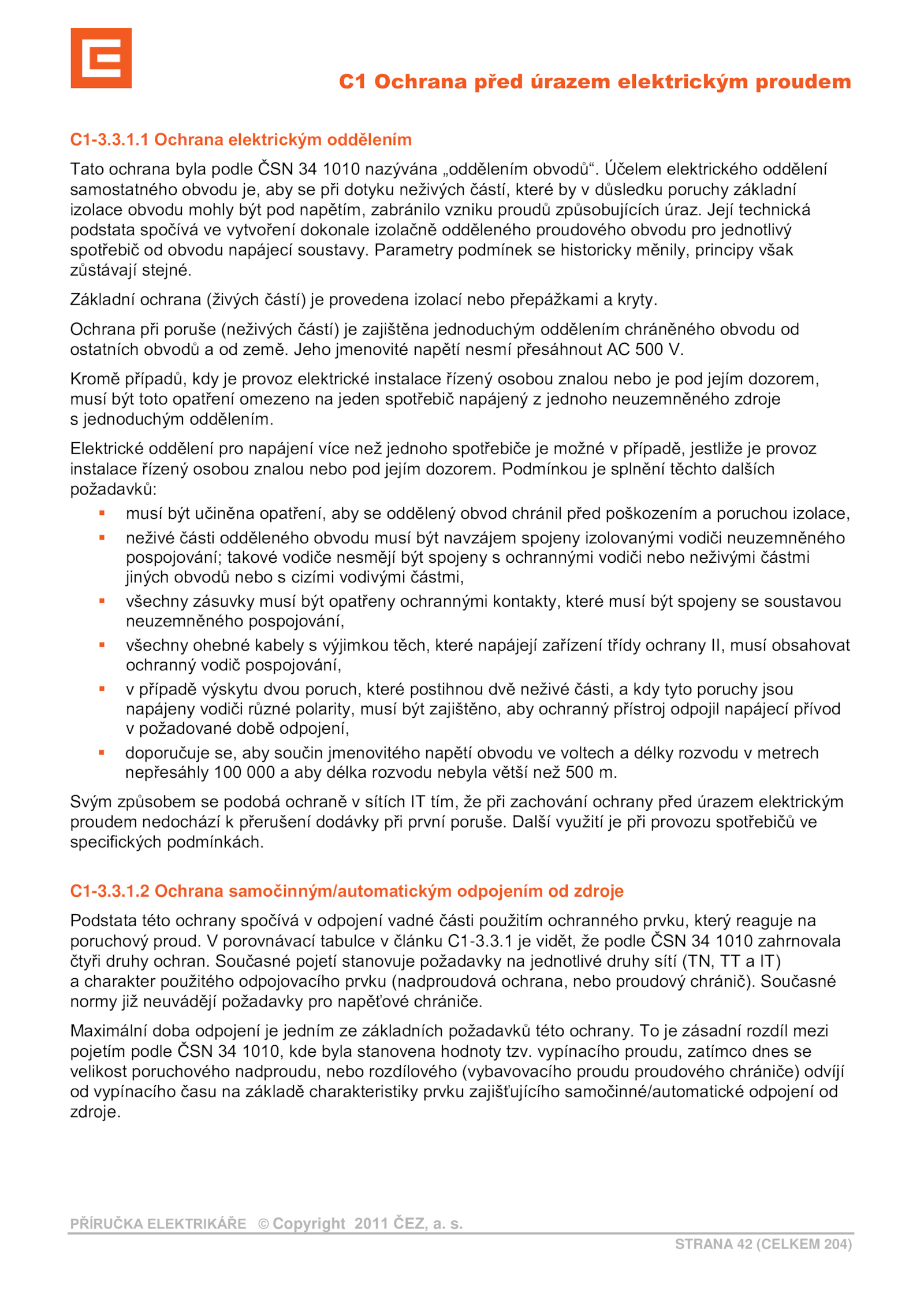

Ochrana před úrazem elektrickým proudem PŘÍRUČKA ELEKTRIKÁŘE Copyright 2011 ČEZ, s. Současné normy jiţ neuvádějí poţadavky pro napěťové chrániče. Parametry podmínek historicky měnily, principy však zůstávají stejné.3. Jeho jmenovité napětí nesmí přesáhnout 500 V. .3. Další vyuţití při provozu spotřebičů ve specifických podmínkách. zásadní rozdíl mezi pojetím podle ČSN 1010, kde byla stanovena hodnoty tzv. Kromě případů, kdy provoz elektrické instalace řízený osobou znalou nebo pod jejím dozorem, musí být toto opatření omezeno jeden spotřebič napájený jednoho neuzemněného zdroje s jednoduchým oddělením. Současné pojetí stanovuje poţadavky jednotlivé druhy sítí (TN, IT) a charakter pouţitého odpojovacího prvku (nadproudová ochrana, nebo proudový chránič). Ochrana při poruše (neţivých částí) zajištěna jednoduchým oddělením chráněného obvodu od ostatních obvodů země. Její technická podstata spočívá vytvoření dokonale izolačně odděleného proudového obvodu pro jednotlivý spotřebič obvodu napájecí soustavy. Elektrické oddělení pro napájení více neţ jednoho spotřebiče moţné případě, jestliţe provoz instalace řízený osobou znalou nebo pod jejím dozorem.1 vidět, podle ČSN 1010 zahrnovala čtyři druhy ochran.1. Účelem elektrického oddělení samostatného obvodu je, aby při dotyku neţivých částí, které důsledku poruchy základní izolace obvodu mohly být pod napětím, zabránilo vzniku proudů způsobujících úraz. vypínacího proudu, zatímco dnes se velikost poruchového nadproudu, nebo rozdílového (vybavovacího proudu proudového chrániče) odvíjí od vypínacího času základě charakteristiky prvku zajišťujícího samočinné/automatické odpojení od zdroje.1 Ochrana elektrickým oddělením Tato ochrana byla podle ČSN 1010 nazývána „oddělením obvodů“. C1-3.3.1.2 Ochrana samočinným/automatickým odpojením zdroje Podstata této ochrany spočívá odpojení vadné části pouţitím ochranného prvku, který reaguje na poruchový proud. porovnávací tabulce článku C1-3. Svým způsobem podobá ochraně sítích tím, při zachování ochrany před úrazem elektrickým proudem nedochází přerušení dodávky při první poruše. Základní ochrana (ţivých částí) provedena izolací nebo přepáţkami kryty. Podmínkou splnění těchto dalších poţadavků:  musí být učiněna opatření, aby oddělený obvod chránil před poškozením poruchou izolace,  neţivé části odděleného obvodu musí být navzájem spojeny izolovanými vodiči neuzemněného pospojování; takové vodiče nesmějí být spojeny ochrannými vodiči nebo neţivými částmi jiných obvodů nebo cizími vodivými částmi,  všechny zásuvky musí být opatřeny ochrannými kontakty, které musí být spojeny soustavou neuzemněného pospojování,  všechny ohebné kabely výjimkou těch, které napájejí zařízení třídy ochrany II, musí obsahovat ochranný vodič pospojování,  případě výskytu dvou poruch, které postihnou dvě neţivé části, kdy tyto poruchy jsou napájeny vodiči různé polarity, musí být zajištěno, aby ochranný přístroj odpojil napájecí přívod v poţadované době odpojení,  doporučuje se, aby součin jmenovitého napětí obvodu voltech délky rozvodu metrech nepřesáhly 100 000 aby délka rozvodu nebyla větší neţ 500 m. STRANA (CELKEM 204) C1-3. Maximální doba odpojení jedním základních poţadavků této ochrany
