2 ČSN 330165.2 Základní bezpečnostní zásady pro rozhraní člověk-stroj, značení
a identifikaci Označování vodičů barvami nebo písmeny číslicemi
Poznámka: Jednoznačné normalizované pouţití barev při označení vodičů významným prostředkem pro
zajištění bezpečné práce.
Pro značení vodičů PEN, platí následující pravidla:
a) pro ochranný vodič (PE Protective Earthing) přípustné označení pouze kombinací barev
zelená/ţlutá.F1-1
a tabulky F1-2.
ČSN 60446 ed. Tato kombinace nesmí být pouţita pro ţádný jiný účel,
b) pro označení nulového (středního) vodiče Neutral, Modele) elektricky spojeného
s nulovým bodem (uzlem) schopného podílet rozvodu elektrické energie určena
výhradně světle modrá barva,
c) vodič PEN musí být označen kombinací barev zelená/ţlutá celé délce navíc světlomodrou
barvou obou koncích.PŘÍRUČKA ELEKTRIKÁŘE Copyright 2011 ČEZ, s. Prováděcí ustanovení.
Poznávací barvou rozumí barva poslední vrstvy izolace vodiče. Barva musí být vyznačena celé
délce vodiče, musí být trvanlivá rozlišitelná. Kaţdá ţíla kabelu smí být pouze jednobarevná výjimkou jiţ zmíněné kombinace
zelená/ţlutá.
Barvy červená, bílá, zelená ţlutá (mimo kombinace zelená/ţlutá) nesmí pouţívat pro víceţilové
silové kabely.V síti TN-C, kde není nebezpečí záměny jinými ochrannými vodiči, je
moţné pro PEN vodič pouţít barevné kombinace zelená/ţlutá bez světlomodrých konců,
d) náhodné ochranné vodiče, jako například kovové konstrukce, místech připojení označí
zeleno/ţlutými pruhy.
F2-1 Značení izolovaných vodičů barvami
Pro označení vodičů jsou dovoleny následující barvy:
černá, hnědá, červená, oranţová, ţlutá, zelená, modrá, fialová, šedá, bílá, růţová, tyrkysová.
K vzájemnému rozlišení vodičů pouţívají poznávací barvy podle tabulky č.
Tabulka F2-1: Poznávací barvy izolovaných vodičů střídavých soustav
vodič, ţíla kabelu poznávací barva
L fázové nebo krajní černá, hnědá, šedá
N nulový (střední) světle modrá
PE ochranný zelená/ţlutá
PEN vodič PEN zelená/ţlutá světle modrá) 1)
1)
Tam, kde moţná záměna vodiče PEN jiným ochranným vodičem, pouţije se
i světlomodré označení koncích.
STRANA 120 (CELKEM 204)

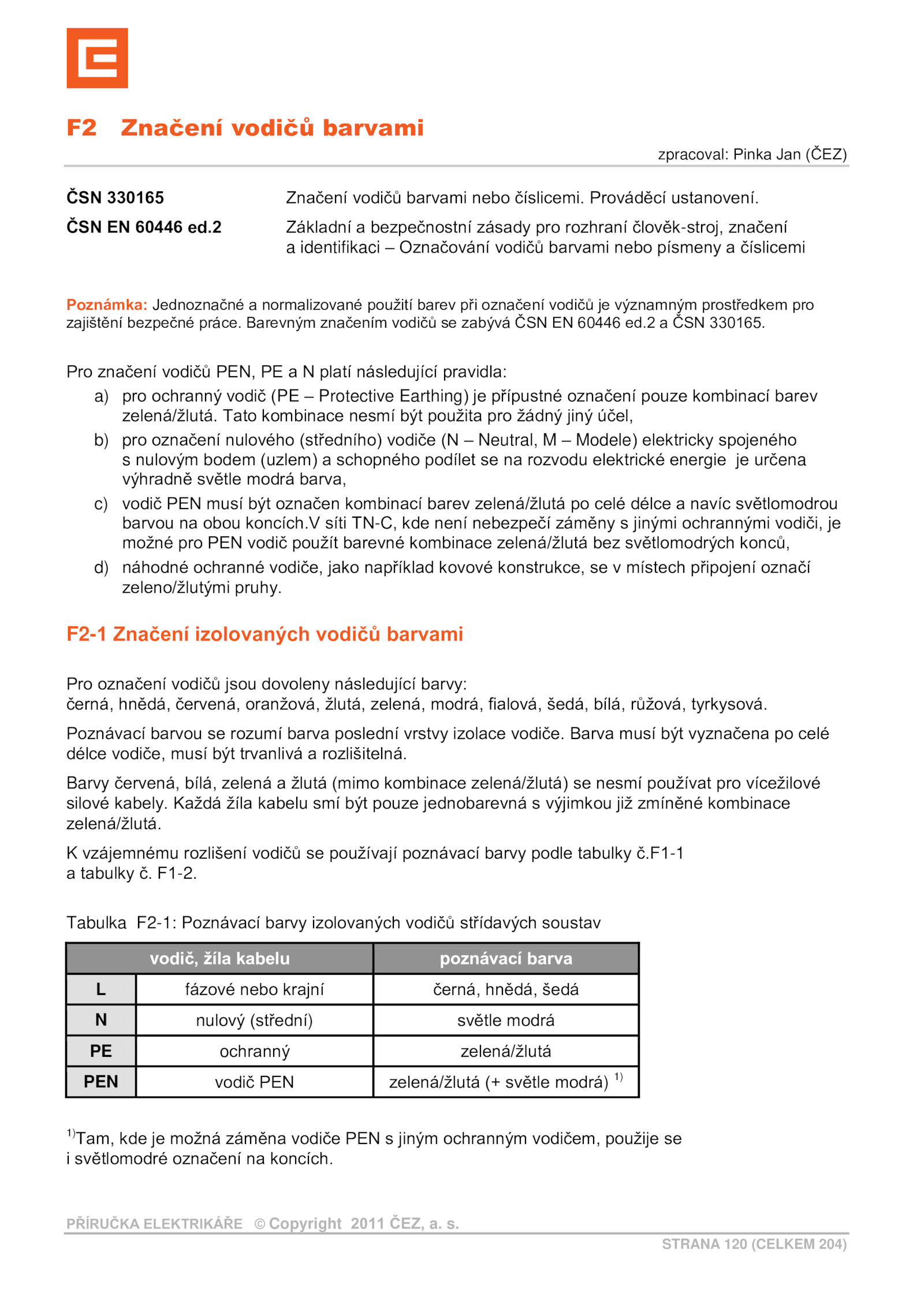

F2 Značení vodičů barvami
zpracoval: Pinka Jan (ČEZ)
ČSN 330165 Značení vodičů barvami nebo číslicemi.
. Barevným značením vodičů zabývá ČSN 60446 ed
