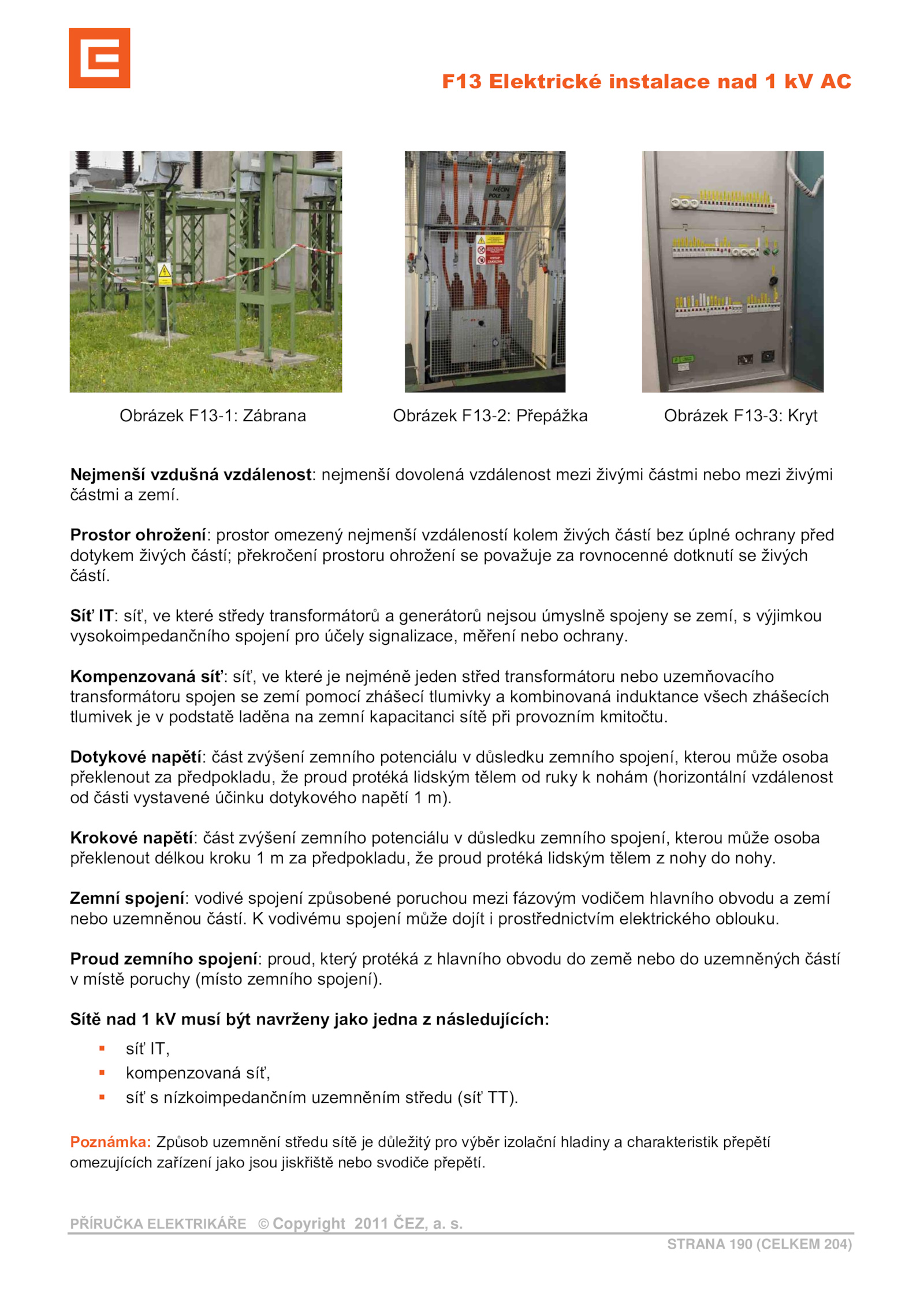

Síť IT: síť, které středy transformátorů generátorů nejsou úmyslně spojeny zemí, výjimkou vysokoimpedančního spojení pro účely signalizace, měření nebo ochrany. Poznámka: Způsob uzemnění středu sítě důleţitý pro výběr izolační hladiny charakteristik přepětí omezujících zařízení jako jsou jiskřiště nebo svodiče přepětí. . STRANA 190 (CELKEM 204) Obrázek F13-1: Zábrana Obrázek F13-2: Přepáţka Obrázek F13-3: Kryt Nejmenší vzdušná vzdálenost: nejmenší dovolená vzdálenost mezi ţivými částmi nebo mezi ţivými částmi zemí. Dotykové napětí: část zvýšení zemního potenciálu důsledku zemního spojení, kterou můţe osoba překlenout předpokladu, proud protéká lidským tělem ruky nohám (horizontální vzdálenost od části vystavené účinku dotykového napětí m). vodivému spojení můţe dojít prostřednictvím elektrického oblouku. Prostor ohroţení: prostor omezený nejmenší vzdáleností kolem ţivých částí bez úplné ochrany před dotykem ţivých částí; překročení prostoru ohroţení povaţuje rovnocenné dotknutí ţivých částí. Krokové napětí: část zvýšení zemního potenciálu důsledku zemního spojení, kterou můţe osoba překlenout délkou kroku předpokladu, proud protéká lidským tělem nohy nohy. Sítě nad musí být navrţeny jako jedna následujících:  síť IT,  kompenzovaná síť,  síť nízkoimpedančním uzemněním středu (síť TT). Proud zemního spojení: proud, který protéká hlavního obvodu země nebo uzemněných částí v místě poruchy (místo zemního spojení). Zemní spojení: vodivé spojení způsobené poruchou mezi fázovým vodičem hlavního obvodu zemí nebo uzemněnou částí. Kompenzovaná síť: síť, které nejméně jeden střed transformátoru nebo uzemňovacího transformátoru spojen zemí pomocí zhášecí tlumivky kombinovaná induktance všech zhášecích tlumivek podstatě laděna zemní kapacitanci sítě při provozním kmitočtu.F13 Elektrické instalace nad AC PŘÍRUČKA ELEKTRIKÁŘE Copyright 2011 ČEZ, s
